Модернизация СКС и видеонаблюдения на производстве «ЭСТО-Интеграция»: первый этап проекта
Для нашего постоянного клиента на абонентском тарифе IT-обслуживания Premium– компании «ЭСТО-Интеграция» – специалисты ZSC выполнили комплекс монтажных работ на производственной площадке в Зеленограде. Задача проекта заключалась в модернизации кабельной инфраструктуры и системы видеонаблюдения на одном из производственных участков. Помещение имело сложную исходную инфраструктуру – большое количество неструктурированных кабельных линий, временных подключений и устаревших трасс.
Стоимость монтажных работ под ключ с настройкой и пусконаладочными работами для клиента составила 376 465 рублей без НДС (февраль 2026 года). Стоимость закупленного оборудования и материалов – около 383 400 рублей с НДС.
В рамках первого этапа работ специалисты ZSC выполнили монтаж новой структурированной кабельной системы (СКС) и реализовали часть системы видеонаблюдения, включая прокладку кабельных трасс, монтаж лотков и установку камер. Второй этап проекта будет включать монтаж коммутационного шкафа с оборудованием и развитие правой части системы.
Монтаж структурированной кабельной системы (СКС)
Одной из ключевых задач первого этапа проекта стала организация новой структурированной кабельной системы (СКС), которая позволит обеспечить стабильную работу рабочих мест, сетевого оборудования и дальнейшее развитие инфраструктуры предприятия.
Перед началом работ специалисты ZSC провели трассировку будущих кабельных линий: была выполнена разметка трасс, подготовка кабеля необходимой длины, маркировка и формирование кабельных жгутов. Общий объем трассировки составил около 230 метров кабельных линий.

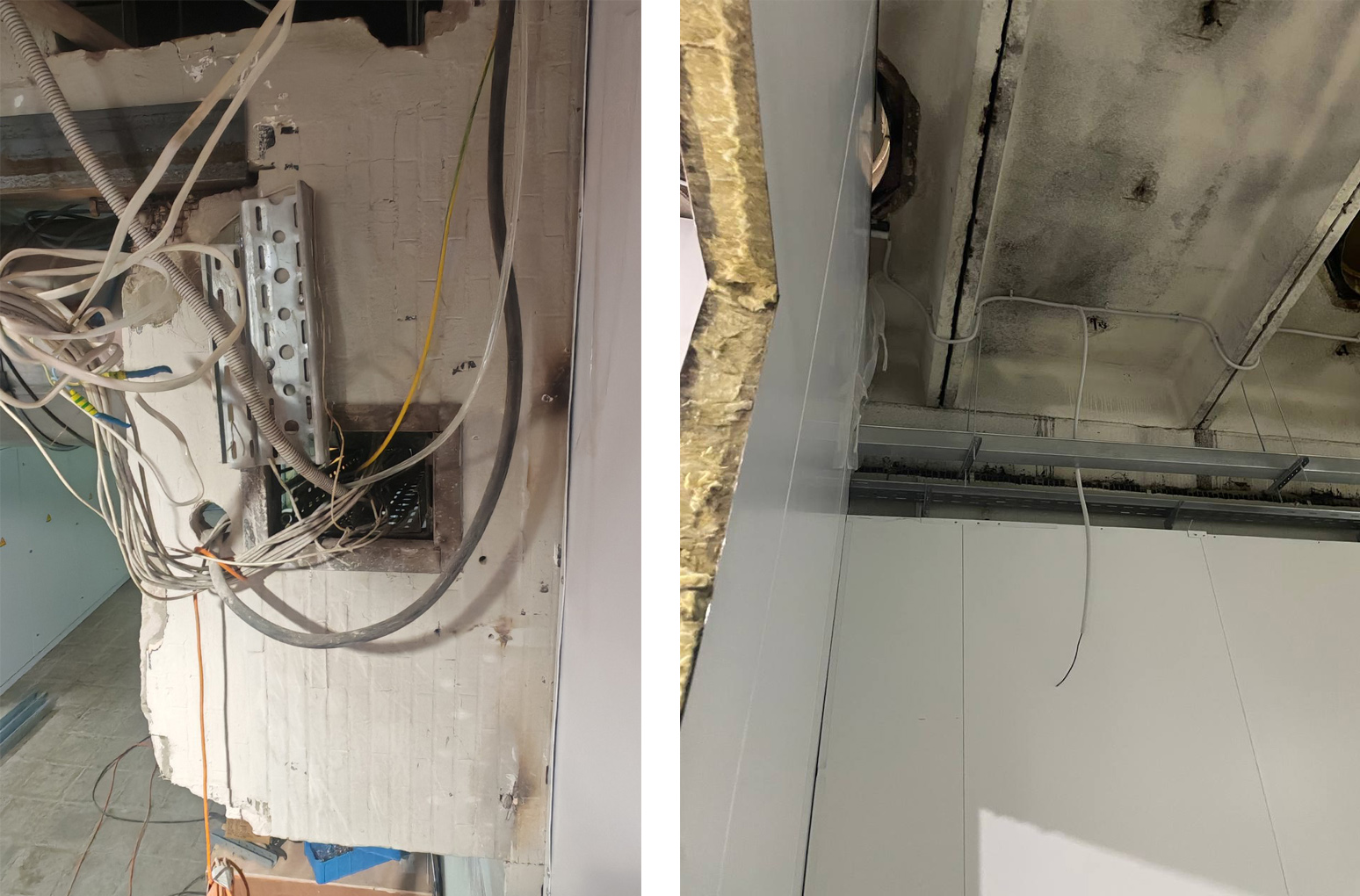

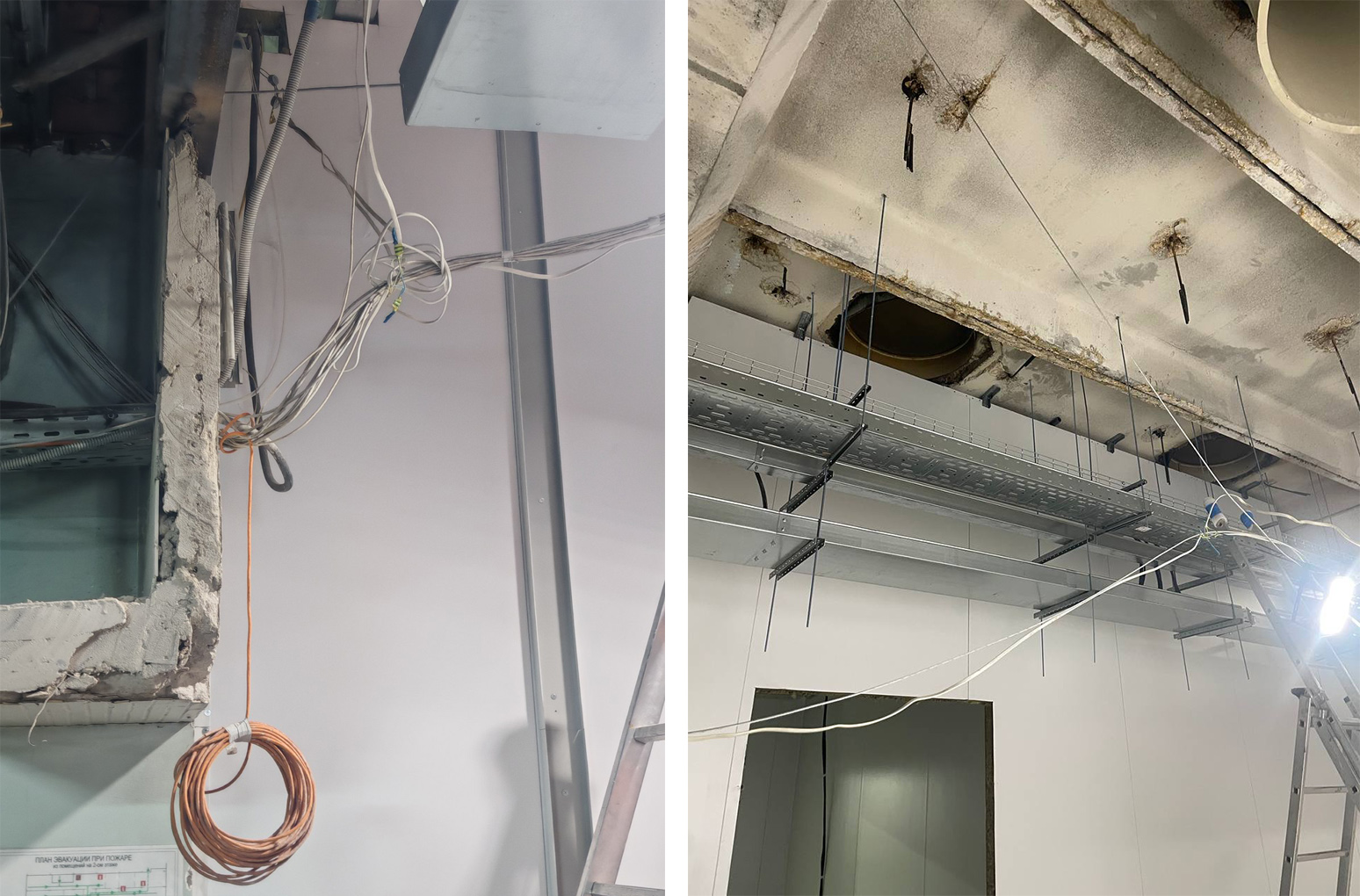

Было-стало

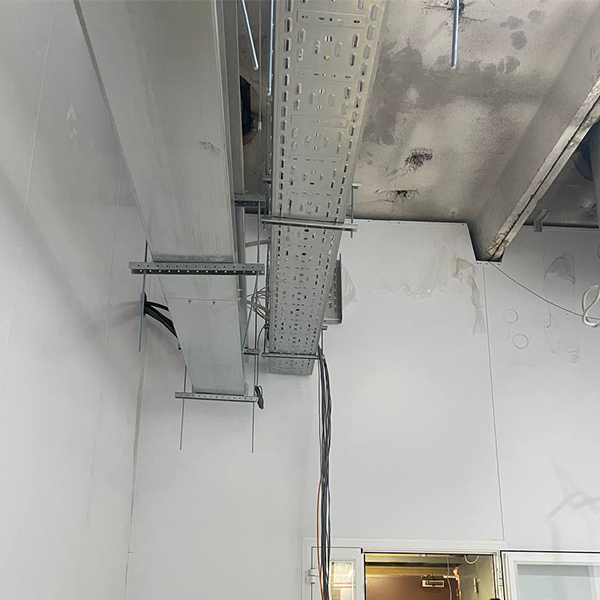

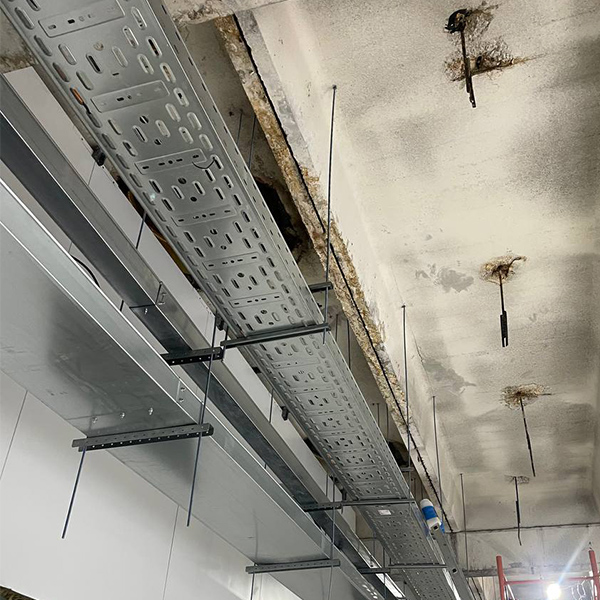

Для организации аккуратной и надежной кабельной инфраструктуры была смонтирована система подвесных кабельных трасс. В частности, установлен перфорированный кабельный лоток 300×100 мм общей длиной 30 метров, закрепленный к потолку с использованием монтажных траверс и шпилек. Всего было смонтировано 24 подвеса, обеспечивающих надежную фиксацию кабельных лотков.

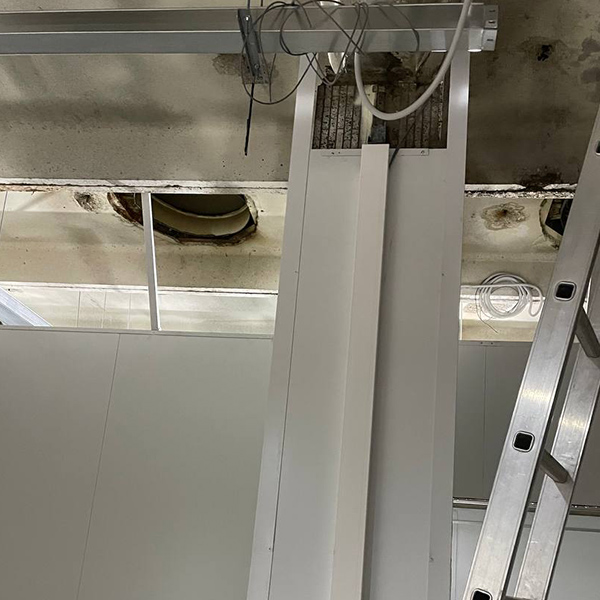

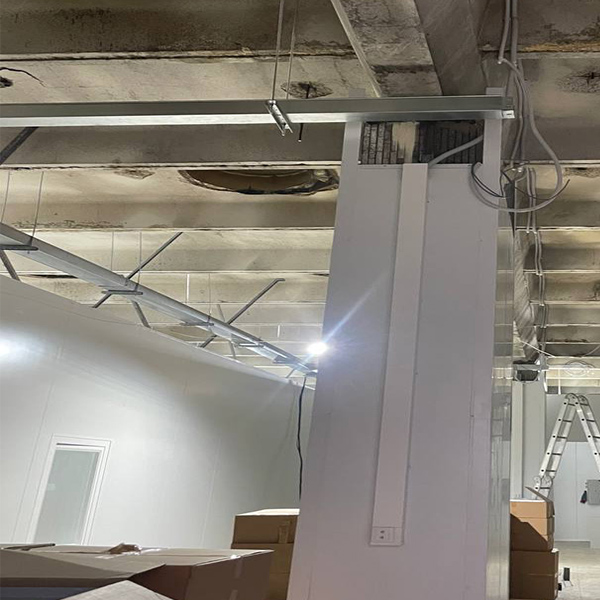

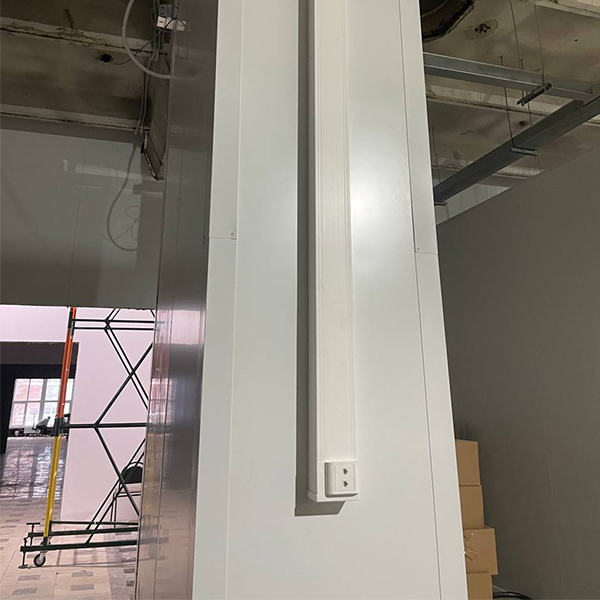

Дополнительно выполнен монтаж кабель-канала 100×60 мм общей протяженностью 9 метров, что позволило аккуратно организовать разводку кабелей по стенам помещения и подвести линии непосредственно к рабочим зонам.

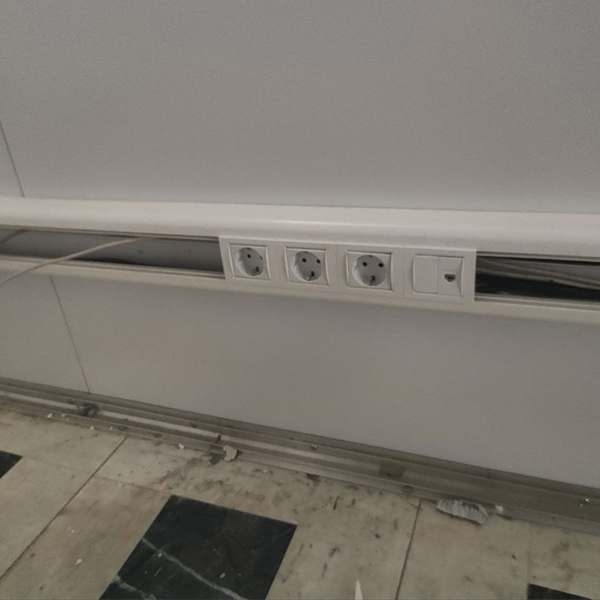

Прокладка кабельных линий выполнялась несколькими способами в зависимости от условий участка. Для подключения рабочих мест установлено 6 сетевых розеток RJ-45 с использованием модулей Keystone, интегрированных в офисную кабельную систему.
В рамках проекта была проложена кабельная инфраструктура двух типов: UTP Cat.5e – 165 метров, и UTP Cat.6a – 305 метров. Использование кабеля категории Cat.6a обеспечивает высокий запас пропускной способности и позволит в дальнейшем без проблем масштабировать сеть и подключать более требовательное оборудование.
В результате выполненных работ на объекте была сформирована аккуратная и структурированная кабельная инфраструктура, заменившая ранее существовавшую хаотичную проводку и подготовившая основу для дальнейшего подключения сетевого оборудования на следующем этапе проекта.
Монтаж системы видеонаблюдения
Параллельно с организацией структурированной кабельной системы специалисты ZSC выполнили первый этап развертывания системы видеонаблюдения на производственной площадке. Работы включали прокладку кабельной инфраструктуры, монтаж камер и настройку системы.
Перед началом монтажа была проведена трассировка кабельных линий видеонаблюдения – специалисты выполнили разметку трасс, нарезку кабелей необходимой длины, маркировку и формирование кабельных жгутов. Общий объем подготовленных линий составил около 330 метров.

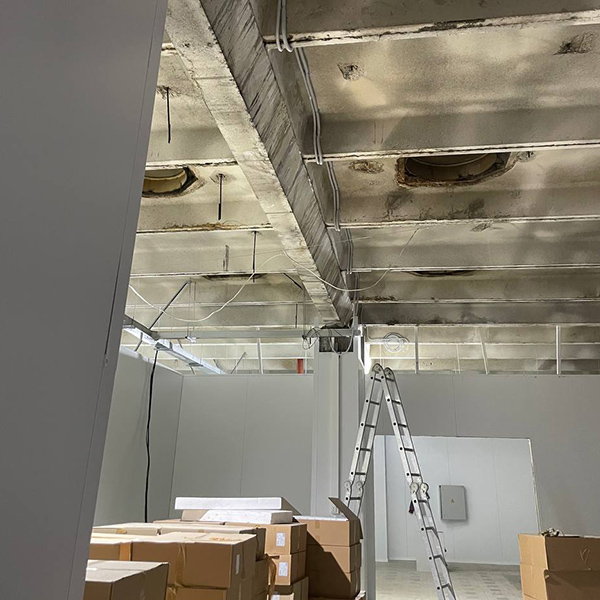

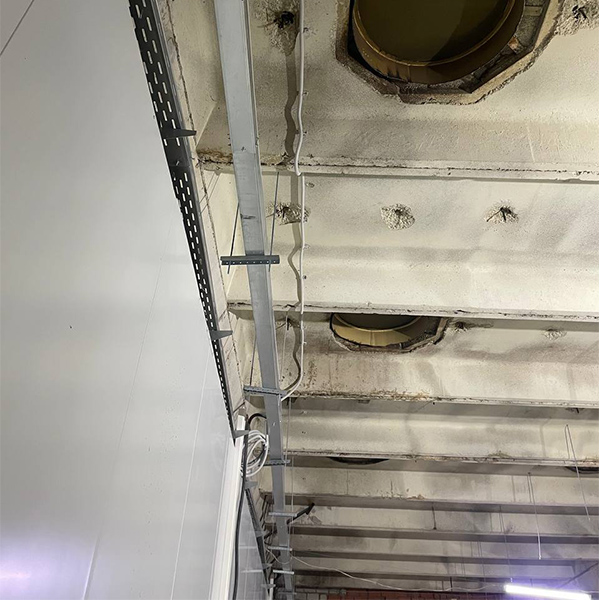

Прокладка кабелей выполнялась по нескольким типам трасс, включая монтаж гофротрубы по стенам и прокладку кабелей по кабель-каналу. Для организации кабельной инфраструктуры системы видеонаблюдения был смонтирован проволочный кабельный лоток размером 200×100 мм общей длиной 30 метров, закрепленный на потолочных подвесах. Всего было установлено 22 подвесных крепления, обеспечивающих надежную фиксацию трассы.
После подготовки кабельной инфраструктуры специалисты приступили к установке оборудования. На объекте были смонтированы и настроены 9 IP-камер видеонаблюдения Hikvision, обеспечивающих контроль ключевых зон производственного помещения. Камеры были установлены с последующей юстировкой углов обзора, что позволило оптимально покрыть рабочие зоны и технологические участки. Для подключения оборудования было проложено 363 метра кабеля UTP категории 5e. Инфраструктура подготовлена таким образом, чтобы на следующем этапе проекта можно было быстро подключить серверное и сетевое оборудование и расширить систему видеонаблюдения.
В результате первого этапа работ была сформирована надежная кабельная база системы видеонаблюдения и выполнен монтаж камер, что позволило обеспечить базовый контроль производственного помещения и подготовить инфраструктуру для дальнейшего развития системы безопасности.
Итоги первого этапа работ
В рамках первого этапа проекта специалисты ZSC провели комплексную модернизацию кабельной инфраструктуры и начали развертывание системы видеонаблюдения на производственной площадке компании «ЭСТО-Интеграция» в Зеленограде.
За время работ была полностью приведена в порядок кабельная инфраструктура помещения: старые линии были перераспределены, а новая сеть построена с использованием подвесных лотков, кабель-каналов и гофротруб. Всего на объекте было подготовлено и проложено более 800 метров кабельных линий, а для аккуратной и безопасной прокладки коммуникаций смонтировано около 60 метров кабельных лотков и значительный объем подвесных конструкций.
В рамках организации рабочих мест специалисты ZSC развернули сегмент структурированной кабельной системы, установив 6 сетевых розеток RJ-45 и проложив кабель категорий Cat.5e и Cat.6a, что обеспечивает запас пропускной способности и возможность дальнейшего развития сетевой инфраструктуры предприятия.
Одновременно был реализован первый этап системы видеонаблюдения. На объекте установлено и настроено 9 IP-камер Hikvision, для подключения которых проложено более 360 метров сетевого кабеля. Камеры размещены таким образом, чтобы обеспечить контроль ключевых зон производственного помещения.
В результате выполненных работ на площадке появилась аккуратная и структурированная кабельная инфраструктура, которая заменила ранее существовавшую хаотичную проводку и подготовила основу для дальнейшего развития системы связи и безопасности.
