Трассировка кабелей СКС: методы обнаружения, оборудование и рекомендации
Содержание:
- Трассировка кабеля СКС
- Методы поиска скрытой кабельной трассы
- Выбор оборудования для трассировки кабеля
- Особенности работы с разными типами кабелей
- Диагностика повреждений в трассируемой линии
- Ошибки при трассировке и способы их устранения
- Правила маркировки и документации кабельных трасс
- Вопрос-ответ
Современные способы определения путей прохождения соединений базируются на использовании генераторов сигналов, индукционных датчиков и специализированных тестеров. Эти устройства позволяют определить направление и глубину залегания коммуникаций, находить повреждения и точки разрыва без необходимости вскрытия стен и разборки коробов.
Наиболее удобны приборы с возможностью работы в активном и пассивном режимах. В первом случае тестовое устройство подключается непосредственно к жиле, создавая сигнал, который считывается приёмником. Во втором – фиксируются уже существующие электромагнитные излучения, возникающие при работе сети. Выбор метода зависит от конкретных условий: наличия доступа к концам соединений, типа среды, через которую они проложены, и уровня помех от внешних источников.
Кроме аппаратных средств, важную роль играет документация. Четкие схемы и актуальные планы разводки значительно ускоряют работу, позволяя минимизировать риск ошибок. Поэтому перед началом работ рекомендуется проверить проектные данные и, при необходимости, актуализировать их на основе фактического расположения соединений.

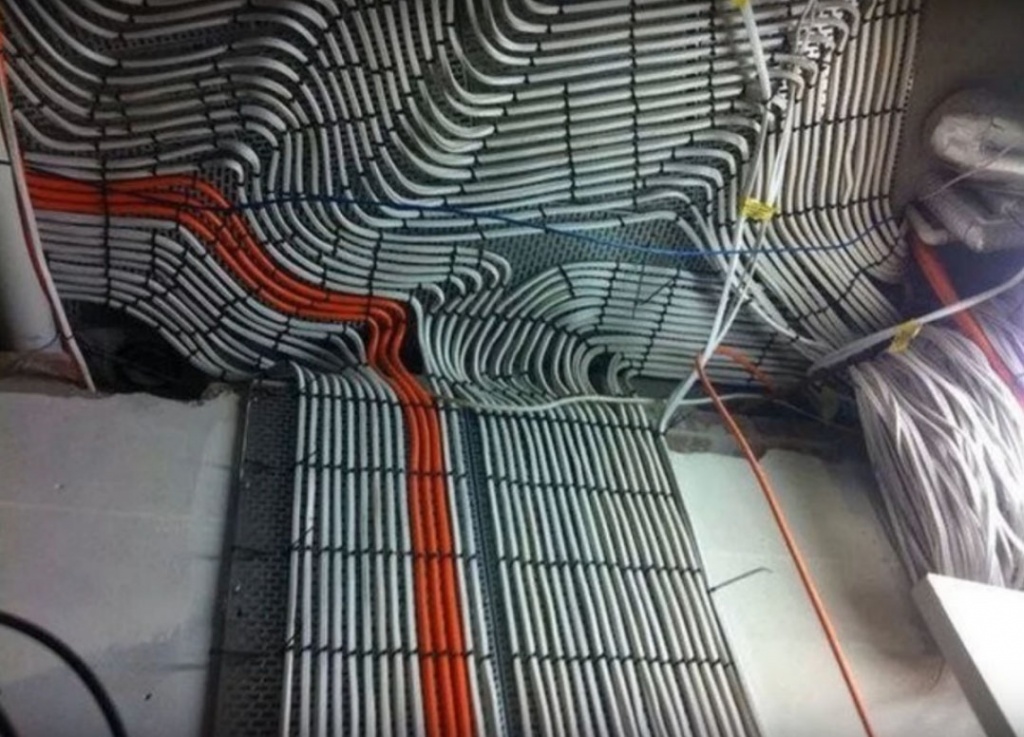

Трассировка кабеля СКС
Определение маршрута скрытых проводников в структурированной сети – задача, требующая точности и подходящего оборудования. Ошибки могут привести к повреждению линий, ухудшению связи и дорогостоящему ремонту.
- Методы поиска:используются активные и пассивные способы обнаружения. В первом случае применяется генератор сигнала, а во втором – фиксация электромагнитных излучений без внешнего питания.
- Оборудование: тональные генераторы с приемниками, индукционные датчики и трассоискатели помогают быстро выявить путь коммуникаций даже под отделкой.
- Влияние внешних факторов: близость силовых линий может создавать помехи, поэтому частота сигнала и чувствительность прибора настраиваются вручную.
- Работа с экранированными линиями: экранированные жилы сложнее обнаружить, поэтому применяется индукционный метод или подключение генератора к удаленному концу линии.
При необходимости уточнения направления используется контактный метод: контрольный сигнал подается на конкретную жилу, а отклик фиксируется на приемнике. При скрытой прокладке важно учитывать строительные конструкции: бетон и металл могут искажать результаты.
Для уменьшения погрешности проверяется целостность соединений, сопротивление изоляции и наличие замыканий. При сложных разветвленных системах применяются карты разводки, что ускоряет диагностику.
- Проверить документацию сети, если она доступна.
- Выбрать прибор, соответствующий условиям поиска.
- Настроить параметры чувствительности.
- Определить и отметить маршрут.
- Сравнить результаты с проектными схемами.
Точный поиск минимизирует риски повреждения линий, сокращает время диагностики и снижает затраты на обслуживание.
Методы поиска скрытой кабельной трассы
Для точного определения расположения коммуникаций применяются специализированные технологии, основанные на электромагнитном, акустическом и радиочастотном принципах.
1. Индукционный метод. Работает за счёт наведения сигнала на проводник. Генератор подключается напрямую или через индукционную петлю, а приёмник фиксирует ответный сигнал. Позволяет находить линии на значительной глубине, но требует корректной настройки мощности и частоты.
2. Радиочастотный метод. Основан на улавливании излучения от активно работающей сети. Дает быстрый результат без дополнительного оборудования, но подходит только для активных линий.
3. Акустический способ. Используется при поиске повреждённых сегментов. В кабельную систему подаётся импульсный сигнал, создающий механическую вибрацию, улавливаемую датчиками. Применяется в случаях обрывов и коротких замыканий.
4. Электростатический поиск. Подходит для трасс с отсутствием тока. Антенна детектора фиксирует остаточную наводку. Метод чувствителен к внешним помехам, но позволяет работать с неактивными системами.
5. Георадар. Генерирует электромагнитные волны, анализируя их отражение от объектов. Позволяет сканировать структуры под землёй, определяя глубину и траекторию залегания.
Выбор метода зависит от глубины залегания, материала оболочки и наличия электромагнитных помех. В сложных условиях часто используют комбинацию нескольких технологий.
Выбор оборудования для трассировки кабеля
При подборе инструментов для обнаружения и диагностики линий связи стоит учитывать протяжённость сети, тип среды передачи и условия эксплуатации. Различные устройства обладают специфическими характеристиками, влияющими на точность определения маршрута.

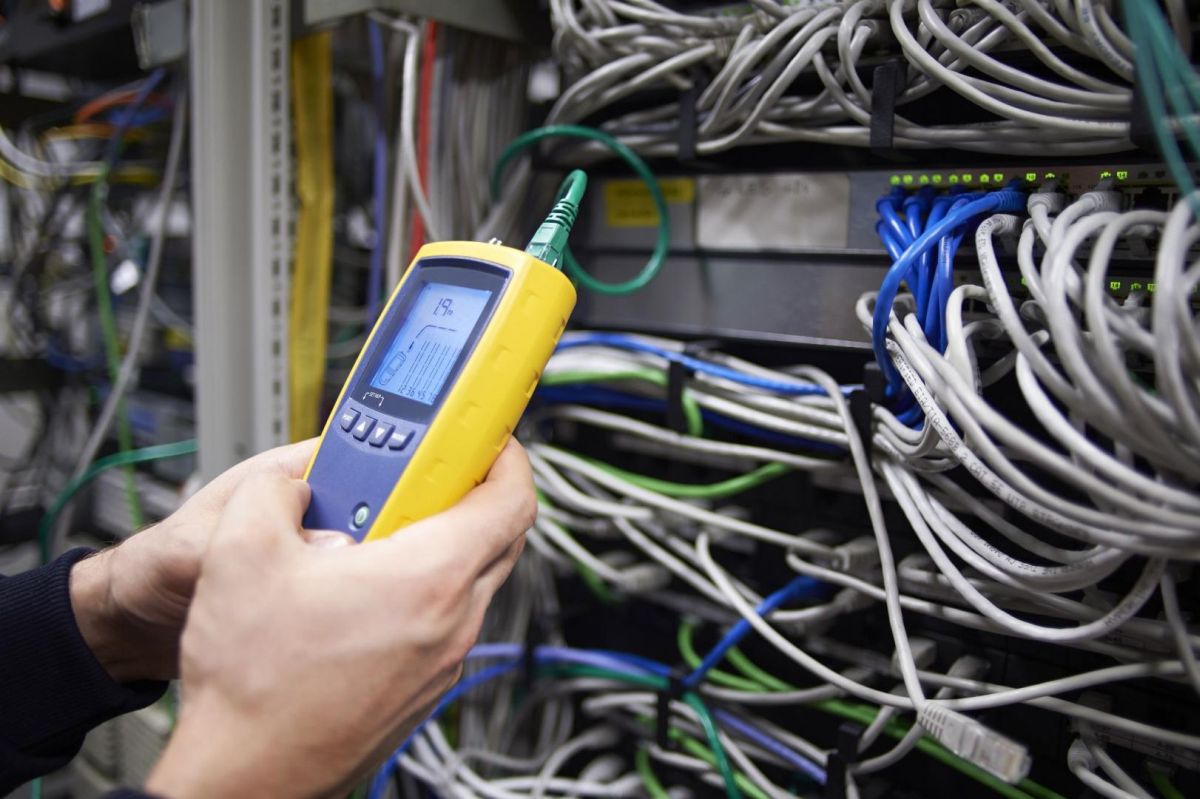

Тональные генераторы и приёмники позволяют быстро находить нужную жилу среди множества проводников. Важно выбирать модели с регулируемой мощностью сигнала и возможностью работы на нескольких частотах. Это снижает вероятность помех от посторонних источников и увеличивает дальность обнаружения.
Индуктивные трассоискатели полезны в случаях, когда доступ к проводнику затруднён. Такие устройства фиксируют электромагнитное поле, возникающее при прохождении тока. Высокочастотные модели позволяют находить даже слабые сигналы, что важно при поиске неисправностей.
Для диагностики скрытых коммуникаций в стенах и перекрытиях применяются портативные детекторы. Некоторые из них поддерживают визуализацию данных, отображая глубину и направление линии на экране.
При работе в условиях сильных электромагнитных наводок необходимы приборы с функцией фильтрации помех. Это особенно актуально на промышленных объектах и вблизи высоковольтных линий.
Выбирая инструмент, стоит учитывать не только технические параметры, но и удобство эксплуатации. Эргономичный корпус, подсветка дисплея и ёмкий аккумулятор повышают комфорт работы, особенно в сложных условиях.
Особенности работы с разными типами кабелей
При прокладке и диагностике различных видов линий связи важно учитывать их конструктивные особенности. Например, витая пара с экранированием (F/UTP, S/FTP) требует заземления для снижения электромагнитных помех, а неэкранированные варианты (U/UTP) подвержены наводкам, особенно при параллельном расположении с силовыми трассами.
Оптические линии требуют бережного обращения – изгибы с радиусом менее 30 мм могут вызвать потерю сигнала. Монтажные работы должны выполняться в чистой среде, так как пыль на торцах волокон значительно увеличивает затухание. Для проверки качества соединений используют рефлектометры и оптические микроскопы.
Коаксиальные конструкции обеспечивают хорошую защиту от внешних воздействий, но чувствительны к механическим деформациям. Малейший перегиб центральной жилы или повреждение экрана может ухудшить передачу сигнала. При монтаже важно соблюдать рекомендуемый радиус изгиба и использовать качественные разъемы.
Полевые работы с силовыми линиями и их коммутация слаботочными сетями требуют разделения трасс, чтобы избежать наводок и утечек. В распределительных узлах медные и оптоволоконные соединения фиксируют в разных секциях, учитывая температурные режимы и вентиляцию.
Для каждого вида соединений существуют специализированные инструменты. Для медных жил применяют обжимные клещи и тестеры, для оптики – сварочные аппараты и очистители торцев. Некачественная коммутация приводит к сбоям, поэтому контроль соединений обязателен перед вводом в эксплуатацию.
Диагностика повреждений в трассируемой линии
Определение неисправностей начинается с анализа параметров передающей среды. Замеры сопротивления, ёмкости и затухания на различных частотах позволяют выявить разрывы, короткие замыкания и деградацию изоляции.
Первый шаг – визуальный осмотр. Повреждения оболочки, перегибы и следы перегрева могут указывать на проблемные участки. Далее применяются приборы для локализации дефектов. Тестеры с функцией измерения целостности помогут выявить нарушение контактов, а рефлектометры покажут точное место разрыва или изменения характеристик среды.
Если линия частично функционирует, анализ проводится под нагрузкой. Использование генераторов тестовых сигналов и анализаторов спектра позволяет обнаружить нестабильность параметров. Высокий уровень шумов или отражённых импульсов говорит о дефекте.
При подозрении на повреждение внутри стен или труб рекомендуется применять трассоискатели с функцией акустического или электромагнитного зондирования. Такие методы эффективны для поиска скрытых проблем без демонтажа конструкций.
После устранения неисправностей необходимо провести повторную проверку. Контрольные измерения гарантируют соответствие параметров проектным требованиям и отсутствие остаточных повреждений.
Ошибки при трассировке и способы их устранения
При прокладке линий передачи данных возможны различные ошибки, влияющие на их работоспособность и долговечность. Разберём наиболее распространённые проблемы и методы их исправления.
Соблюдение этих рекомендаций предотвращает сбои и продлевает срок эксплуатации сети.
Правила маркировки и документации кабельных трасс
Грамотная маркировка элементов системы связи обеспечивает удобство технического обслуживания, сокращает время на поиск неисправностей и упрощает модернизацию. Каждый пронумерованный элемент должен соответствовать обозначениям в проектной документации.

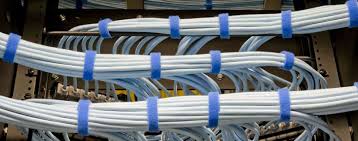

Маркировка выполняется устойчивыми к влаге, истиранию и ультрафиолету материалами. Оптимальны термоусадочные трубки, пластиковые бирки или ламинированные этикетки. Символы наносятся лазерной гравировкой, термотрансферной печатью или механическим способом.
Обозначения включают идентификатор магистрали, порядковый номер и место назначения. Допускается использование буквенно-цифровых кодов с указанием этажа, шкафов и розеточных модулей. Обозначения должны быть легко читаемыми на расстоянии не менее 30 см.

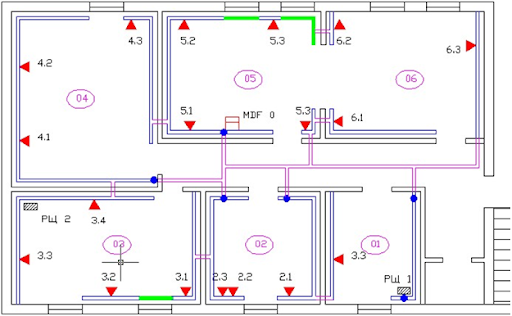

Документирование выполняется в виде исполнительных схем, спецификаций и журналов изменений. Схемы включают топологию соединений, точки коммутации и параметры линий. Электронные базы данных используются для быстрого поиска информации и анализа загрузки сегментов.
При эксплуатации проводится регулярная проверка читаемости маркировки и актуальности записей в документации. Изменения фиксируются в реальном времени с указанием ответственного лица. Четкая структура записей исключает ошибки при обслуживании.
Вопрос-ответ
Какие методы трассировки кабеля в структурированных кабельных системах наиболее распространены?
Существует несколько методов трассировки кабеля в структурированных кабельных системах. Один из самых распространенных — использование трассировщика, состоящего из генератора сигнала и приемника. Генератор подключается к одному концу кабеля и передает сигнал, который приемник улавливает на другом конце. Еще один способ — применение кабельных тестеров, которые могут определить местоположение кабеля и проверить его целостность. В некоторых случаях используют визуальные маркеры или документацию с точными схемами прокладки. Если трассировка проводится в сложных условиях, может потребоваться комбинирование методов для более точного результата.
Как можно отследить поврежденный кабель в сети?
Если в сети возникли проблемы, связанные с повреждением кабеля, первым делом стоит воспользоваться кабельным тестером или трассировщиком. Тестер поможет выявить разрыв, короткое замыкание или высокий уровень затухания сигнала. Если тестер не дает точной информации о месте повреждения, можно использовать трассировщик, который позволит локализовать участок с неисправностью. В некоторых случаях применяются термографические камеры, если есть подозрение на перегрев в точке повреждения, либо используется метод рефлектометрии, позволяющий определить расстояние до разрыва или дефекта с высокой точностью.
Можно ли проследить трассу кабеля, если нет доступа к его обоим концам?
Если доступ к обоим концам кабеля отсутствует, задача усложняется, но все же решаема. Один из возможных вариантов — использование индукционного метода, при котором на кабель воздействуют электромагнитным полем, а затем его путь определяется с помощью специального приемника. Также можно попробовать использовать бесконтактные детекторы, чувствительные к электромагнитному излучению, если кабель находится под напряжением. Если прокладка кабеля задокументирована, имеет смысл свериться с проектной документацией, что может значительно упростить поиск.
Какие трудности могут возникнуть при трассировке экранированных кабелей?
Основная сложность при трассировке экранированных кабелей заключается в том, что экран снижает уровень электромагнитного излучения, что затрудняет обнаружение сигнала трассировщиком. В таких случаях рекомендуется использовать приборы с высокой чувствительностью или работать на более низких частотах сигнала. Еще одна возможная проблема — наличие большого количества параллельных кабелей, из-за чего может возникать перекрестное наведение, затрудняющее точное определение нужного кабеля. В таких ситуациях важно тестировать каждый кабель по отдельности и проверять результат другими методами.
Какой прибор лучше выбрать для трассировки кабеля в условиях высокой электромагнитной помехи?
В условиях сильных электромагнитных помех лучше всего использовать трассировщики, которые работают на разных частотах и могут фильтровать нежелательные сигналы. Также подойдут приборы с функцией шумоподавления, позволяющие минимизировать влияние помех. В некоторых случаях эффективным может быть использование акустического метода, если кабель находится в кабельном канале или трубе — при подаче сигнала на кабель можно определить его расположение с помощью чувствительного микрофона. Выбор конкретного прибора зависит от характеристик кабельной системы и условий прокладки.
Что такое трассировка кабеля СКС и зачем она нужна?
Трассировка кабеля системы комплексного соединения (СКС) представляет собой процесс прокладки кабелей для создания надежной сети передачи данных. Это важно, потому что правильное распределение и укладка кабелей помогают избежать их повреждений, сокращают время обслуживания, а также обеспечивают стабильную работу сети. Особое внимание уделяется соблюдению стандартов по организации кабельных трасс, чтобы избежать перекрестных помех и обеспечить максимальную эффективность системы. В результате трассировка способствует долговечности и надежности всей сети.
Какие существуют требования к планированию трассировки кабеля СКС в здании?
Планирование трассировки кабелей СКС в здании требует учета множества факторов. Во-первых, необходимо минимизировать длину кабелей, чтобы уменьшить потери сигнала. Во-вторых, важно избегать сильных источников электромагнитных помех, таких как силовые кабели или электродвигатели, поскольку они могут нарушать работу сети. Также при проектировании следует учитывать удобство обслуживания и возможные расширения сети. Одним из ключевых требований является соблюдение стандартов безопасности и соответствие проекту, чтобы кабели не создавали препятствий для эвакуации или не были подвержены механическим повреждениям. Это требует тщательного учета всех факторов, влияющих на безопасность и работу системы в долгосрочной перспективе.
