Типичные ошибки при проектировании ЛВС и как их избежать

Содержание:

• Недооценка требований к пропускной способности сети
• Ошибки в проектировании кабельной инфраструктуры
• Игнорирование резервирования и отказоустойчивости
• Неправильный выбор сетевого оборудования
• Отсутствие стандартизации и документации

Проектирование локальной вычислительной сети (ЛВС) — это сложный процесс, от которого зависит стабильность, производительность и масштабируемость корпоративной IT-инфраструктуры. Ошибки на этом этапе могут приводить к частым сбоям, снижению скорости передачи данных и дополнительным затратам на модернизацию сети. Многие проблемы, с которыми сталкиваются компании, являются следствием типичных ошибок проектирования, которых можно было бы избежать заранее.

Часто недооценивают нагрузку на сеть, не учитывают будущий рост числа пользователей и объём передаваемого трафика. В результате оборудование и кабельная система оказываются перегруженными, что приводит к снижению производительности и нестабильной работе сервисов. Даже при качественных компонентах неправильное проектирование может свести на нет их преимущества.

В этой статье мы рассмотрим самые распространённые ошибки при проектировании ЛВС и дадим рекомендации, как их избежать. Это поможет построить надёжную, масштабируемую и эффективную сеть, способную справляться с современными требованиями бизнеса и информационных технологий.

Недооценка требований к пропускной способности сети

Одной из самых распространённых ошибок при проектировании ЛВС является недооценка требований к пропускной способности сети. Многие компании ориентируются только на текущие потребности, не учитывая рост числа пользователей, расширение офиса или внедрение новых сервисов. В результате сеть оказывается перегруженной, что приводит к снижению скорости передачи данных и увеличению задержек.

Недооценка пропускной способности особенно критична для компаний, активно использующих облачные сервисы, видеоконференции, системы видеонаблюдения и VoIP. Эти приложения создают постоянную нагрузку на сеть, и её производительность напрямую зависит от возможности оборудования и кабельной инфраструктуры обрабатывать большие объёмы данных.

Кроме того, низкая пропускная способность приводит к частым конфликтам пакетов и повторным передачам, что снижает эффективность работы сотрудников и увеличивает нагрузку на IT-поддержку. В таких условиях даже современное оборудование не может обеспечить стабильную работу сети.

Чтобы избежать этой ошибки, при проектировании ЛВС необходимо заранее оценивать текущие и прогнозируемые потребности бизнеса, учитывать пиковые нагрузки и выбирать оборудование и кабельную инфраструктуру с запасом по пропускной способности. Это позволит сети оставаться стабильной и масштабируемой даже при увеличении числа пользователей и объёма передаваемых данных.

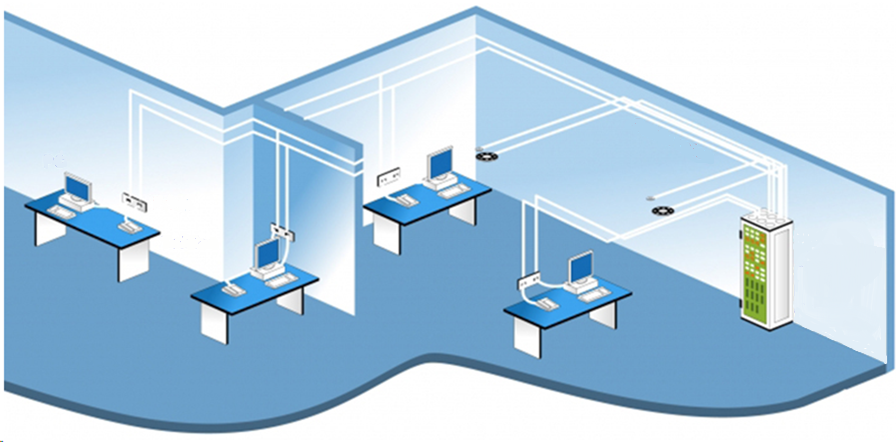

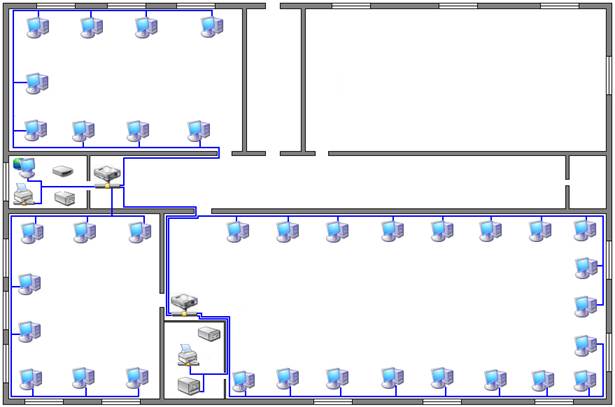

Ошибки в проектировании кабельной инфраструктуры

Кабельная инфраструктура является физической основой любой локальной вычислительной сети. Ошибки на этом этапе проектирования напрямую влияют на скорость передачи данных, стабильность сети и удобство её обслуживания. Неправильная организация трасс, выбор кабелей низкой категории или игнорирование экранирования могут привести к частым сбоям, помехам и дополнительным затратам на модернизацию.

Частая ошибка — отсутствие структурированного подхода к прокладке кабелей. Случайное размещение кабелей, пересечение силовых и информационных линий, недостаточное количество кабель-каналов и крепежа приводит к механическим повреждениям, перекрёстным наводкам и затрудняет обслуживание сети. В таких условиях выявить и устранить проблему становится гораздо сложнее, а ремонт — дороже.

Выбор кабелей низкой категории или неподходящего типа экранирования также снижает производительность и стабильность сети. Например, использование кабеля Cat5e вместо Cat6 для высокоскоростных линий приводит к ограничению пропускной способности, а отсутствие экранирования увеличивает риск помех в условиях плотной прокладки и рядом с источниками электромагнитного излучения.

Ниже приведена таблица с типичными ошибками в проектировании кабельной инфраструктуры и их последствиями:

Такой подход помогает не только выявить слабые места проекта, но и заложить основу для надёжной и масштабируемой сети.

Игнорирование резервирования и отказоустойчивости

Одной из ключевых ошибок при проектировании ЛВС является пренебрежение резервированием и отказоустойчивостью. Многие организации ориентируются только на минимальные требования и не предусматривают дублирование критически важных элементов сети. В результате даже небольшие сбои оборудования или разрывы кабельных линий могут привести к полной недоступности сервисов и остановке бизнес-процессов.

Отсутствие резервирования особенно критично для серверов, коммутаторов и магистральных линий, которые обеспечивают связь между отделами и с внешними ресурсами. При однократной точке отказа любая неполадка вызывает простои, снижает продуктивность сотрудников и негативно влияет на репутацию компании.

Игнорирование резервных путей и оборудования также осложняет масштабирование сети. Добавление новых сегментов или подключение дополнительных пользователей становится рискованным, поскольку отсутствие отказоустойчивых линий создаёт перегрузки и повышает вероятность сбоев.

Чтобы избежать этой ошибки, при проектировании ЛВС необходимо предусматривать резервные линии, дублирующее оборудование и механизмы автоматического переключения при сбое. Это повышает стабильность работы сети, минимизирует время простоя и обеспечивает непрерывность бизнес-процессов даже при возникновении непредвиденных ситуаций.

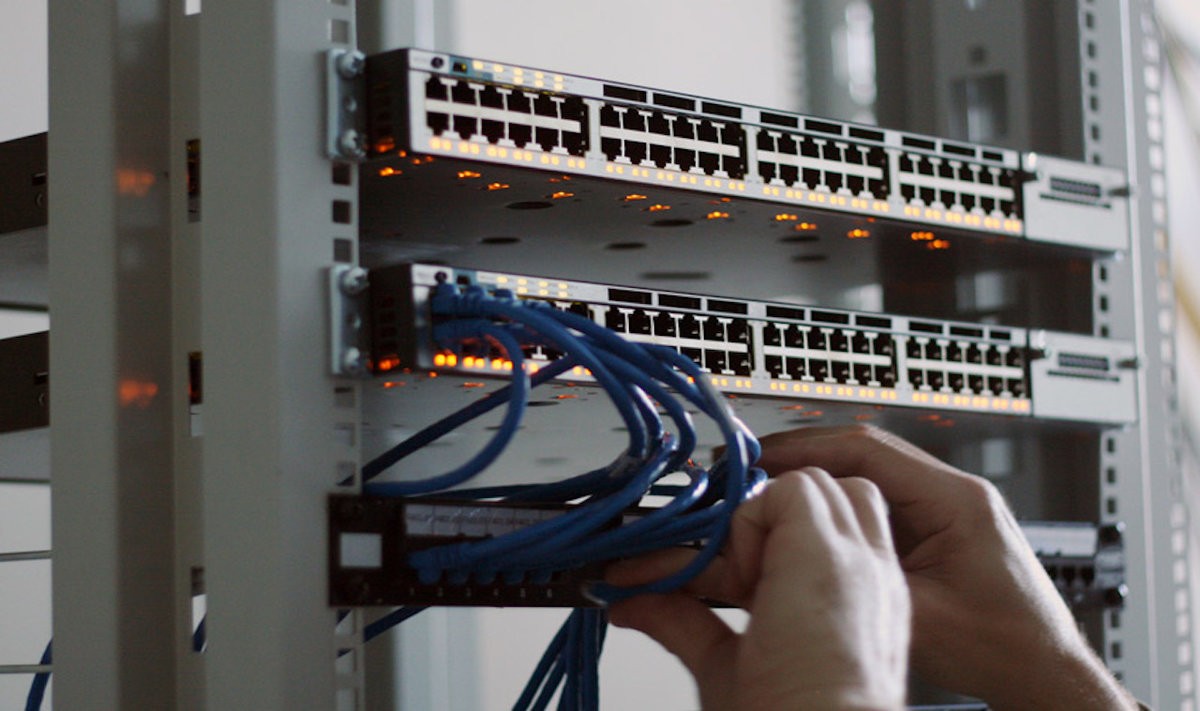

Неправильный выбор сетевого оборудования

Выбор сетевого оборудования является критическим этапом проектирования ЛВС. Неправильный подбор коммутаторов, маршрутизаторов, точек доступа или серверного оборудования может привести к снижению производительности сети, нестабильной работе сервисов и увеличению расходов на модернизацию. Чтобы избежать подобных проблем, важно учитывать ключевые параметры и соответствие оборудования задачам бизнеса.

Основные ошибки при выборе сетевого оборудования и способы их предотвращения:

• Недооценка пропускной способности оборудования – использование коммутаторов или маршрутизаторов с низкой пропускной способностью приводит к узким местам в сети, перегрузкам и задержкам в передаче данных. Решение — выбирать устройства с запасом по скорости, учитывая текущие и будущие нагрузки.
• Игнорирование возможностей масштабирования – многие организации приобретают оборудование, которое не позволяет расширять сеть. Это ограничивает рост числа пользователей и подключаемых устройств. Рекомендуется выбирать устройства с возможностью добавления модулей или портов.
• Несоответствие стандартам и протоколам – старые модели оборудования могут не поддерживать современные сетевые протоколы или стандарты безопасности. Это приводит к снижению скорости, проблемам с совместимостью и уязвимостям сети.
• Пренебрежение резервированием и отказоустойчивостью – одно устройство без резервного аналога становится точкой отказа. Для критических сегментов сети необходимо предусматривать дублирующие коммутаторы, маршрутизаторы и источники питания.
• Неправильный подбор точек доступа и Wi-Fi оборудования – игнорирование особенностей помещения и плотности пользователей приводит к слабому покрытию и низкой скорости беспроводной сети. Важно рассчитывать количество и мощность точек доступа с учётом планировки офиса и интенсивности использования.

Правильный выбор оборудования на этапе проектирования ЛВС снижает риски простоев, повышает производительность сети и обеспечивает стабильную работу корпоративных сервисов.

Отсутствие стандартизации и документации

Одной из часто встречающихся ошибок при проектировании ЛВС является отсутствие стандартизации и системной документации. Многие компании ограничиваются минимальными схемами или вовсе не ведут учёт кабельных трасс и оборудования. Это приводит к путанице при обслуживании сети, сложностям при модернизации и повышает риск ошибок при подключении новых устройств.

Без стандартизированной системы маркировки и унифицированного подхода к прокладке кабелей трудно отслеживать линии, идентифицировать неисправности и планировать расширение сети. В больших офисах или корпоративных сетях это может привести к затяжным простоям и увеличению времени на устранение проблем.

Отсутствие документации также затрудняет передачу ответственности между командами IT. Новые специалисты вынуждены тратить много времени на изучение структуры сети, что увеличивает риск неправильных подключений, нарушений стандартов и повреждений оборудования.

Кроме того, игнорирование стандартов СКС и внутренних правил проектирования снижает общую надёжность сети. Несогласованные подходы к прокладке кабелей, выбору компонентов и монтажу увеличивают вероятность ошибок, ухудшают качество соединений и затрудняют масштабирование инфраструктуры в будущем.

Стандартизация и качественная документация — неотъемлемая часть успешного проектирования ЛВС. Они обеспечивают упорядоченность кабельной системы, упрощают обслуживание, диагностику и модернизацию сети, а также минимизируют риски ошибок при эксплуатации.

Внедрение единых стандартов, маркировки и ведение актуальной документации позволяет компании создавать надёжную, масштабируемую и управляемую сеть. Такой подход экономит время, ресурсы и обеспечивает стабильную работу корпоративных сервисов даже при росте нагрузки и расширении инфраструктуры.
