Типы кабелей в структурированных кабельных системах: классификация и области применения

Содержание:

• Кабели категории 5e: особенности и области применения
• Кабели категории 6: преимущества и ограничения для сетевых систем
• Кабели категории 6a: применение в высокоскоростных сетях
• Кабели категории 7: когда и почему их стоит выбрать
• Оптоволоконные кабели для СКС: отличие от медных решений
• Кабели с защитой от внешних помех: как выбрать для сложных условий
• Вопрос-ответ

Современные системы передачи данных требуют надежных и стабильных решений для обеспечения высокой скорости и качества связи. Правильный выбор проводников играет ключевую роль в функционировании таких сетей. Разные виды соединений, используемые для построения инфраструктуры, имеют свои особенности и могут значительно различаться по техническим характеристикам.

Для организации эффективной передачи сигналов необходимо учитывать специфику использования: длину маршрута, помехи, требования к скорости и пропускной способности. Некоторые варианты оптимальны для коротких расстояний, другие – для масштабных инфраструктур. При этом важно правильно выбрать подходящий кабель в зависимости от требований к мощности и стабильности сигнала.

Основными характеристиками, на которые стоит обратить внимание при выборе проводников, являются материалы изоляции и проводников, поддерживаемая скорость передачи данных, а также устойчивость к внешним воздействиям. Это поможет выбрать наиболее подходящий вариант для конкретных условий эксплуатации.

Выбор подходящих проводников для системы передачи данных зависит от множества факторов, включая требования к скорости, устойчивости к внешним помехам и сроку службы. Правильный выбор обеспечит надежную и стабильную работу сети.

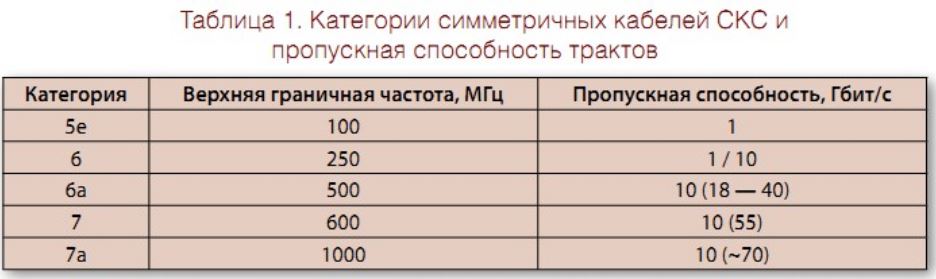

Кабели категории 5e: особенности и области применения

Кабели категории 5e (или Cat 5e) предназначены для передачи данных на скорости до 1000 Мбит/с на расстоянии до 100 метров. Они обеспечивают стабильную работу в сетях Ethernet, а также могут использоваться для подключения различных устройств, таких как компьютеры, серверы и маршрутизаторы.

Основная особенность этих проводников – улучшенные характеристики по сравнению с предыдущей категорией 5. Кабели Cat 5e имеют меньший уровень электромагнитных помех и повышенную защиту от кросс-токов, что позволяет улучшить качество связи и увеличить дальность передачи сигналов.

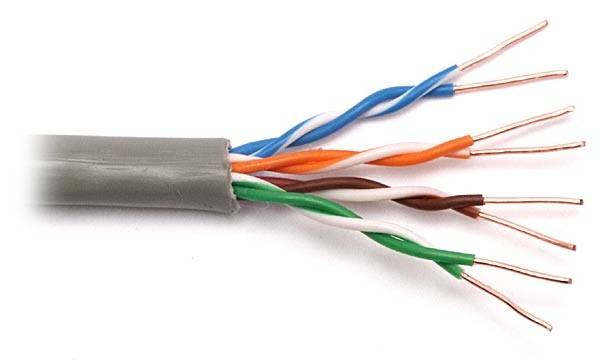

В этих проводниках используется витая пара, состоящая из четырех пар проводников, что способствует равномерному распределению сигнала и снижению потерь. В результате обеспечивается высокая надежность и скорость передачи данных.

Одним из преимуществ является совместимость с различными стандартами передачи, такими как 10BASE-T, 100BASE-TX и 1000BASE-T. Это позволяет использовать Cat 5e в широком спектре локальных сетей, от офисных до домашних.

Применение таких проводников оправдано в условиях, где требуется стабильная передача данных на средней скорости. Они хорошо подходят для использования в корпоративных и домашних сетях, а также для подключения IP-камер, телефонов и других устройств с высоким требованием к скорости передачи.

Кабели категории 6: преимущества и ограничения для сетевых систем

Продукция категории 6 предназначена для высокоскоростных сетевых соединений, предлагая эффективную передачу данных на частотах до 250 МГц. Эта разновидность проводов используется для работы в средах с высоким уровнем помех и обеспечивает стабильную работу в условиях интенсивных нагрузок. Однако, при всем её преимуществе, существуют ограничения, о которых важно помнить при проектировании инфраструктуры.

Преимущества

Одним из главных достоинств таких проводников является возможность передачи информации на скорости до 10 Гбит/с на расстояниях до 55 метров. Это делает их подходящими для корпоративных сетей и центров обработки данных, где важна высокая пропускная способность и надежность соединений.

Дополнительным плюсом является высокая защита от внешних помех, благодаря чему обеспечивается стабильная работа в условиях электромагнитных излучений и других воздействий, характерных для промышленных зон. Это особенно актуально для установки в больших офисах и производственных помещениях.

Ограничения

Несмотря на явные преимущества, такие провода имеют свои пределы. При длительности соединения более 55 метров скорость передачи данных начинает снижаться, что ограничивает их использование на больших расстояниях. Для сетей, охватывающих более значительные площади, необходимо использовать дополнительные устройства, такие как репитеры или маршрутизаторы, для поддержания требуемой скорости.

Кроме того, высокая стоимость в сравнении с менее производительными аналогами может стать сдерживающим фактором при проектировании бюджетных решений. На практике это может требовать дополнительных инвестиций в оборудование, которое обеспечит корректную работу таких проводников.

Кабели категории 6a: применение в высокоскоростных сетях

Медные провода категории 6a предлагают решение для организации высокоскоростных соединений, обеспечивая передачу данных на скорости до 10 Гбит/с. Они подходят для использования в местах, где требуется высокая пропускная способность, например, в дата-центрах и крупных офисных зданиях.

Стандарт 6a предполагает рабочую частоту до 500 МГц, что позволяет эффективно поддерживать передачу больших объемов информации, включая видео высокого разрешения, большие файлы и приложения, требующие высокой скорости. Эти кабели обеспечивают стабильность сигнала на расстоянии до 100 метров, что делает их оптимальными для большинства коммерческих и промышленных установок.

Провода категории 6a лучше справляются с внешними помехами благодаря улучшенной экранировке, что особенно важно в условиях сильных электромагнитных помех, например, в промышленных зонах или рядом с мощными электрическими устройствами. Это гарантирует стабильную работу и минимизацию потерь данных.

Применение этих проводов оправдано для установки в масштабных корпоративных сетях, где необходима высокая производительность и надежность связи. Они также подходят для использования в образовательных и медицинских учреждениях, где важна точность и скорость передачи информации.

Кабели категории 7: когда и почему их стоит выбрать

Кабели категории 7 предназначены для высокоскоростных соединений с требованием минимальных помех и максимальной стабильности передачи данных. Они обеспечивают лучшую защиту от внешних интерференций, что делает их актуальными в ситуациях, где важно поддержание высокого уровня качества сигнала.

Когда использовать кабели категории 7:

• Для высокоскоростных соединений, требующих передачи данных на скорости до 10 Гбит/с на расстоянии до 100 метров.
• В условиях высокой электромагнитной помехи, например, вблизи источников радиочастотных излучений, таких как крупные промышленные объекты.
• При необходимости защищенной передачи данных в сетях, где важна высокая степень безопасности.
• Для подключения устройств, поддерживающих гигабитные и десятгигабитные скорости.

Причины, по которым стоит выбрать такие кабели:

• Экран между проводниками и внешняя оболочка гарантируют снижение влияния электромагнитных помех.
• Использование качественных материалов (например, медь) в проводниках помогает избежать потерь на больших расстояниях.
• Повышенная пропускная способность и устойчивость к внешним воздействиям обеспечивают стабильность передачи данных даже при нагрузках высокой интенсивности.

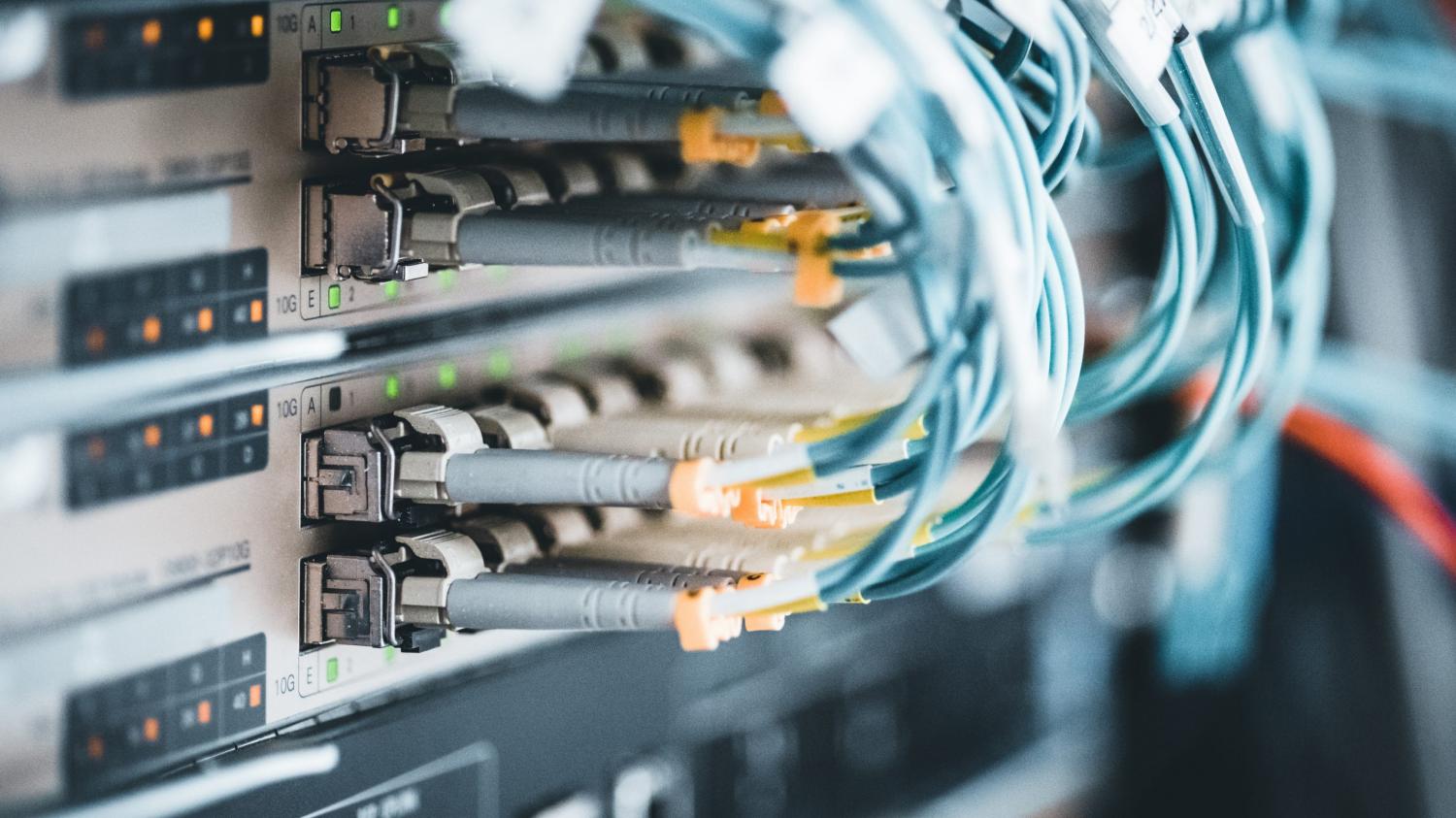

Оптоволоконные кабели для СКС: отличие от медных решений

Сетевые решения на основе оптоволокна и меди различаются по нескольким ключевым параметрам. Важно понимать, какие особенности определяют их выбор в зависимости от потребностей инфраструктуры.

Производительность оптоволоконных проводников значительно превосходит медные. Они могут поддерживать гораздо более высокие скорости передачи данных, что делает их идеальными для современных, требовательных к скорости передачи систем. Например, оптоволокно может передавать данные на скорости до 100 Гбит/с и более, в то время как медные линии ограничены в скорости около 10 Гбит/с.

Дальность передачи также является важным фактором. Оптоволокно обеспечивает передачу на большие расстояния без потерь качества сигнала, в то время как медные провода теряют эффективность на дистанциях более 100 метров, требуя установки повторителей или усилителей сигнала.

Электромагнитные помехи могут существенно влиять на качество связи в случае медных решений. Оптоволокно полностью исключает этот риск, так как работает на основе света, а не электрических сигналов. Это делает его оптимальным выбором для установок в условиях высоких электромагнитных помех, таких как вблизи крупных промышленных объектов или медицинских центров.

Стоимость медных проводников традиционно ниже, что делает их более доступными на начальном этапе. Однако стоит учитывать, что оптоволокно становится более выгодным в долгосрочной перспективе из-за меньших затрат на обслуживание и меньшей вероятности повреждений.

Безопасность также играет важную роль. Оптоволокно гораздо сложнее перехватить, поскольку оно не излучает сигнал, как медные кабели, что повышает уровень безопасности информации.

Каждое решение имеет свои плюсы и минусы. При выборе между медными и оптоволоконными проводниками важно учитывать потребности в скорости передачи данных, расстоянии, надежности и безопасности сети. В современных условиях оптоволокно все чаще становится предпочтительным решением для создания высокоскоростных и долговечных сетей.

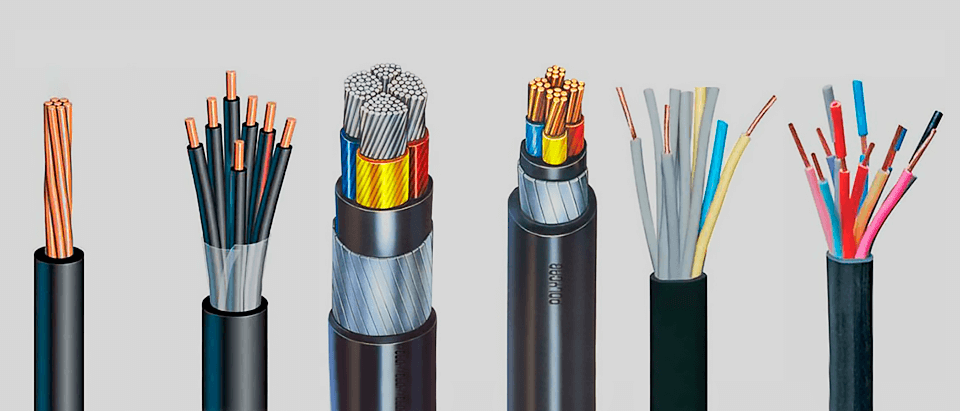

Кабели с защитой от внешних помех: как выбрать для сложных условий

При работе в условиях повышенных электромагнитных помех важно правильно подобрать проводники, обеспечивающие стабильность и точность передачи данных. В таких ситуациях эффективнее всего показывают себя изделия с экраном, который защищает от воздействия внешних факторов, таких как радиочастотные помехи и электромагнитные излучения.

Одним из ключевых параметров при выборе проводников с экранировкой является материал экрана. Чаще всего используются медные и алюминиевые фольги или плетеные экраны, которые обеспечивают надежную защиту. Однако в более сложных условиях, например, вблизи мощных электроприборов, предпочтительнее будет использовать многослойную защиту, включающую как фольгу, так и металлическую оплетку.

Для применения в экстремальных условиях стоит обратить внимание на степень защиты от внешних воздействий, выражаемую в категориях «оболочка» и «покрытие». Кабели с усиленной оболочкой не только защищают от механических повреждений, но и дополнительно предохраняют от влаги и химических веществ, что актуально для производственных помещений или уличных установок.

Особое внимание следует уделить прочности соединений. Кабели с хорошей изоляцией и экранированные соединения помогут предотвратить появление помех из-за незащищенных участков, таких как разъемы и стыки. Важно проверять соответствие изделий стандартам качества, чтобы убедиться в долговечности и надежности эксплуатации.

Вопрос-ответ

Какие типы кабелей используются в СКС?

В системах кабельных структур (СКС) применяются различные типы кабелей, включая витую пару, оптоволокно и коаксиальный кабель. Каждый тип имеет свои особенности и предназначение в зависимости от потребностей в скорости передачи данных, расстоянии и защите от помех. Например, витая пара используется для сетевых подключений, а оптоволокно — для передачи данных на большие расстояния без потерь сигнала.

Что такое витая пара и где она используется в СКС?

Витая пара — это кабель, состоящий из двух изолированных проводников, которые скручены вместе. Этот тип кабеля широко используется для передачи данных в локальных сетях. Витая пара делится на несколько категорий, таких как Cat 5e, Cat 6 и Cat 6a, каждая из которых обеспечивает разные скорости передачи данных. Витая пара подходит для использования в офисах и других местах, где необходима стабильная передача информации на средние расстояния.

Чем отличается оптоволоконный кабель от витой пары?

Оптоволоконный кабель отличается от витой пары тем, что использует световые сигналы для передачи данных, а не электрические. Это позволяет обеспечивать высокую скорость передачи и дальность связи, минимизируя потери сигнала. Оптоволокно идеально подходит для соединений, требующих большой пропускной способности, например, для магистральных соединений между городами или для высокоскоростных сетей в крупных организациях.

Какие преимущества у коаксиального кабеля в СКС?

Коаксиальный кабель в СКС применяется реже, чем витая пара и оптоволокно, однако он все же имеет свое место в некоторых специфических задачах. Он используется для передачи данных на относительно небольшие расстояния, где важно минимизировать воздействие внешних помех. Коаксиальный кабель состоит из центрального проводника, изоляции, экранов и внешней оболочки, что делает его более защищенным от электромагнитных помех, чем другие типы кабелей.

Как правильно выбрать кабель для создания системы СКС?

При выборе кабеля для СКС необходимо учитывать несколько факторов: требуемую скорость передачи данных, расстояние, на котором будет прокладываться кабель, а также возможные помехи в окружающей среде. Для офисных и домашних сетей обычно выбирают витую пару категории Cat 5e или Cat 6, для высокоскоростных и дальнодействующих соединений лучше использовать оптоволокно. Важно также учесть условия эксплуатации, такие как температура и влажность, чтобы кабель служил долго и без сбоев.

Что такое кабели СКС и как они используются?

СКС (система коммутации связи) представляет собой систему, предназначенную для передачи данных и сигнала по различным кабелям. Важнейшим элементом СКС являются кабели, которые обеспечивают бесперебойную передачу информации. Они могут использоваться в офисах, бизнес-центрах, жилых зданиях и других объектах для соединения компьютеров, серверов и других устройств в единую сеть. Кабели СКС различаются по типу и назначению, что позволяет выбрать подходящий вариант для конкретных условий.
