Современные технологии монтажа ВОЛС: способы, оборудование и тенденции

Содержание:

• Технологии монтажа волоконно-оптических линий связи
• Методы прокладки волоконно-оптического кабеля в грунте
• Особенности монтажа ВОЛС в зданиях и сооружениях
• Технологии сварки и соединения оптических волокон
• Организация муфт и распределительных шкафов в ВОЛС
• Проверка и измерение параметров смонтированной линии
• Вопрос-ответ

Оптические линии связи обеспечивают высокоскоростную передачу данных на дальние расстояния, но их установка требует точного соблюдения технических норм. При выборе метода укладки учитываются рельеф местности, климатические условия и специфика инфраструктуры.

Для городских магистралей наиболее востребованы кабельные канализации и подвесные конструкции. В первом случае волокно протягивают в существующих трубопроводах, используя компрессоры и протяжные тросы. Подвесной способ применяется при наличии опор, таких как столбы ЛЭП, где кабель фиксируется с помощью поддерживающих элементов.

В сельской местности предпочтительнее подземная прокладка. Кабель укладывают траншейным методом или с применением технологии горизонтально-направленного бурения (ГНБ), позволяющей избежать вскрытия дорожного покрытия. Для защиты от влаги и механических повреждений используются специализированные гофрированные трубы.

Внутри зданий прокладка выполняется в лотках, коробах или специальных кабель-каналах. В многоквартирных домах важно минимизировать перегибы волокна, соблюдая допустимый радиус кривизны. При прокладке по вентиляционным шахтам и лифтовым шахтам применяют негорючие оболочки, соответствующие нормам пожарной безопасности.

Каждый этап работ, от выбора трассы до соединения волокон, требует точности и соблюдения стандартов. Ошибки при монтаже приводят к потере сигнала и необходимости дорогостоящего ремонта, поэтому соблюдение всех технологических рекомендаций является ключевым фактором успешной реализации проекта.

Технологии монтажа волоконно-оптических линий связи

Протягивание оптического кабеля требует точного соблюдения нормативов и рекомендаций. При прокладке в грунте важна глубина траншеи – не менее 70 см для защиты от механических повреждений. Внутри зданий предпочтительно использовать кабель с малым радиусом изгиба, чтобы избежать потерь сигнала.

Перед соединением волокон выполняется их ювелирная зачистка. Используются специализированные инструменты, исключающие повреждение стеклянного сердечника. Для сплайсинга применяется сварка электрической дугой – метод, обеспечивающий минимальное затухание (0,01–0,05 дБ на стык).

В магистральных сетях волокно прокладывают в трубках ПНД, защищающих от влаги и химического воздействия. При воздушной прокладке используются тросовые подвесы, выдерживающие ветровые нагрузки и гололёд.

Тестирование соединений проводят рефлектометром. Анализируя отражённые импульсы, выявляют неоднородности и точные места повреждений. Для проверки затухания применяют источник стабильного излучения и оптический измеритель мощности.

Грамотно выполненная укладка и соединение обеспечивают долгосрочную работу сети без необходимости частого обслуживания.

Методы прокладки волоконно-оптического кабеля в грунте

При прокладке оптоволоконных линий связи в грунте применяются различные способы, в зависимости от условий местности, типа почвы и требования к долговечности. Каждый метод имеет свои особенности и ограничения, которые следует учитывать при выборе подходящего решения.

Кабельная канавка – это один из самых распространённых способов прокладки. Он заключается в выкапывании канавы глубиной до 1 м, куда укладывается защитный кожух с кабелем. Этот метод применяется в местах с небольшим уровнем механических повреждений или в городских условиях, где прокладка в трубах невозможна. После укладки канаву засыпают, а поверхность восстанавливают до исходного состояния.

Горизонтально-направленное бурение (ГНБ) используется для прокладки кабелей в условиях, когда необходимо избежать разрушения существующих инфраструктур, таких как дороги, реки или жилые районы. В этом случае бурильная установка проходит через грунт, оставляя трубопровод, в который позже заходит кабель. Такой метод позволяет свести к минимуму повреждения и в дальнейшем значительно ускоряет установку.

Прокладка кабеля в трубах является ещё одним вариантом, часто применяемым для защиты волоконно-оптических линий от внешних факторов. Кабель укладывается в полиэтиленовые или стальные трубы, которые в свою очередь могут быть прокопаны в грунте. Этот способ обеспечит долгосрочную защиту от механических повреждений и воздействия внешних факторов, таких как влага или химические вещества.

Прокладка с использованием песчаных подушек применяется для защиты кабелей от повреждений, связанных с агрессивными грунтами. Кабель укладывается в канавку с предварительным заполнением её слоем песка, что предотвращает его повреждение и способствует долговечности.

При выборе метода важно учитывать не только тип грунта, но и доступность строительной техники, а также стоимость работы. Процесс прокладки должен предусматривать защиту кабеля от внешних воздействий, включая механические повреждения и воздействия влаги. Оценка условий эксплуатации в сочетании с выбранной техникой прокладки обеспечит стабильность работы оптоволоконной сети на долгие годы.

Особенности монтажа ВОЛС в зданиях и сооружениях

При укладке оптики в зданиях рекомендуется использовать специальные каналы или системы для защиты кабелей от механических повреждений и воздействия внешней среды. В помещениях с высокой влажностью или температурными перепадами особое внимание стоит уделить герметичности соединений и использованию влагозащищенных материалов.

Кроме того, необходимо соблюдать стандарты прокладки и крепления кабелей, чтобы избежать перекручивания и излишнего натяжения, что может привести к повреждениям волокон. Прокладывать кабели следует с учетом возможности будущего обслуживания, поэтому важно предусмотреть места для легкого доступа к линии для устранения возможных неполадок.

В помещениях с высокой степенью запыленности или электромагнитных помех следует использовать экранированные кабели, которые минимизируют воздействие внешних факторов на сигналы. Это особенно важно в промышленных зонах или местах с высокой плотностью оборудования.

Не менее важным является соблюдение требований по расстояниям между элементами системы. Для минимизации потерь сигнала необходимо точно рассчитывать максимальные допустимые расстояния между усилителями или промежуточными точками. Это позволит сохранить качество передачи данных и избежать потерь скорости.

Особое внимание стоит уделить подключению оптики к оборудованию, где важно соблюдать правильную полярность и точность установки разъемов, чтобы избежать некорректной работы сети. Установка точных переходников и использования качественных соединений напрямую влияет на стабильность функционирования всей системы.

Технологии сварки и соединения оптических волокон

Сварка оптических волокон основана на применении специальных аппаратов для плавления концов волокон с целью их слияния. При этом необходимо контролировать температуру и продолжительность воздействия на материал. Один из популярных способов – это использование аппаратов с электрической дугой, где волокна помещаются в специальные держатели, после чего дуга плавит концы, соединяя их в одно целое. Такая сварка обеспечивает очень низкие потери сигнала при минимальных механических деформациях волокон.

Механическое соединение представляет собой альтернативу сварке, при котором два оптических волокна соединяются с помощью механических элементов, например, стыковых муфт. В процессе соединения важно точно выровнять оси волокон, чтобы минимизировать потери при передаче света. Это соединение менее затратное и быстрее в сравнении с сваркой, но требует более тщательной установки и точности в работе.

При проведении сварки особое внимание следует уделить очистке концов волокон перед соединением. Использование специальных чистящих растворов и методов позволяет устранить загрязнения, которые могут существенно повлиять на качество соединения и снизить эффективность передачи сигнала. Применение специальных инструментариев для скоса концов волокон также играет ключевую роль в создании качественного соединения.

Для достижения оптимальных результатов, особенно в случае сварки, следует учитывать тип оптических волокон. Существуют различия между одно- и многомодовыми волокнами, и для каждого из них могут использоваться разные подходы и оборудование. Многомодовые волокна, как правило, более прощают ошибки соединения, но требуют более точного контроля при сварке для минимизации потерь на стыке.

Важно помнить, что качественное соединение является залогом долгосрочной и стабильной работы оптической сети.

Организация муфт и распределительных шкафов в ВОЛС

Муфты и распределительные шкафы играют ключевую роль в организации надежных соединений и распределения сигналов в оптических линиях связи. Правильная установка и эксплуатация этих компонентов обеспечивают высокую степень безопасности и долговечности системы.

Для эффективного функционирования волоконно-оптической сети важным аспектом является выбор подходящих муфт, соответствующих рабочим условиям и требованиями к защите оптики. Муфта представляет собой закрытую коробку, в которой происходит соединение оптоволоконных кабелей. При этом важно учесть следующие факторы:

• Тип муфты: наружные или внутренние, с учетом условий эксплуатации (температурные колебания, влажность, механические воздействия).
• Конструкция муфты: способ монтажа (скрутка, сварка, механическое соединение).
• Уплотнительные элементы, которые защищают соединения от внешних воздействий (влага, пыль, коррозия).
• Наличие возможности для добавления дополнительных волокон при необходимости расширения сети.

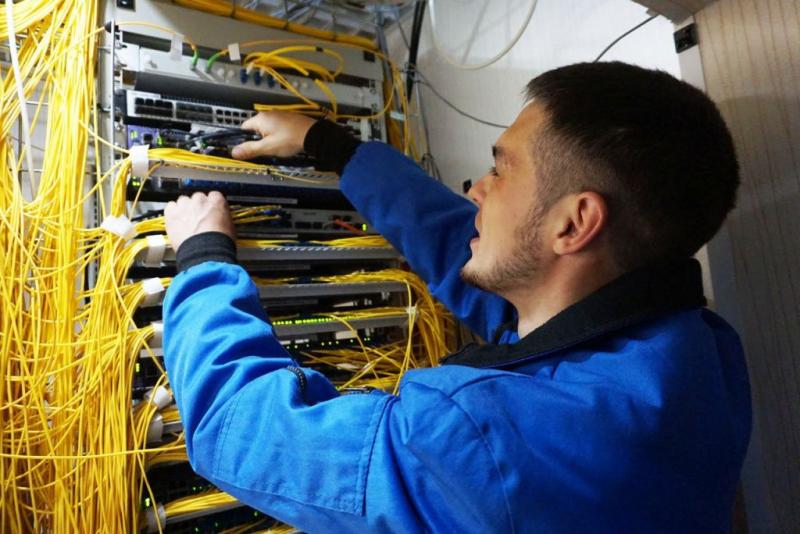

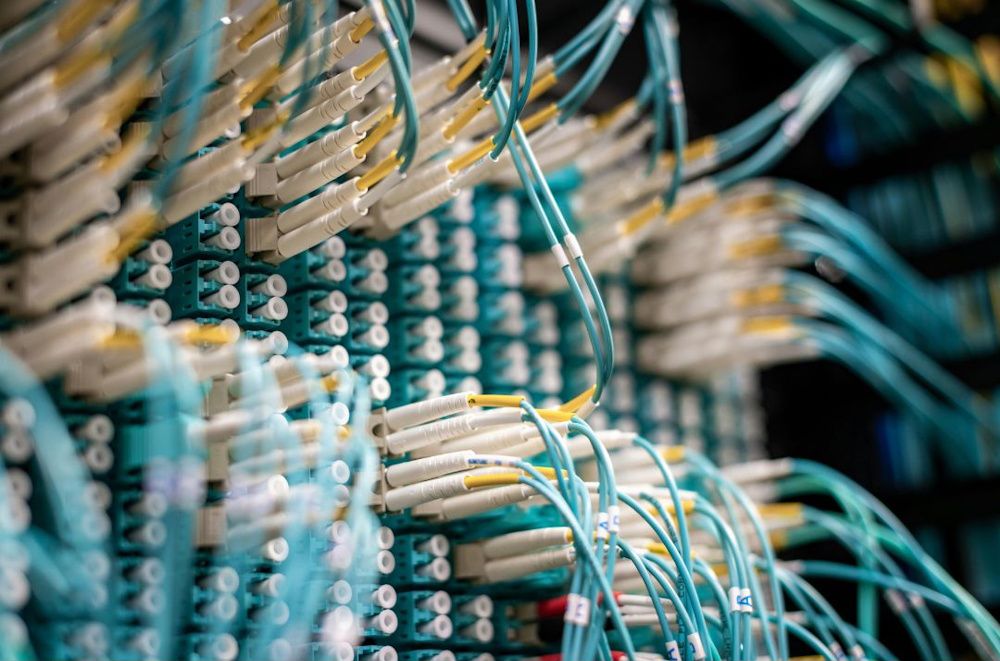

Распределительные шкафы используются для установки муфт и оборудования, обеспечивающего управление сигналами в сети. Они должны быть оборудованы системой вентиляции для предотвращения перегрева и обеспечивать удобный доступ к оборудованию для технического обслуживания. При организации шкафов необходимо учитывать:

• Размеры шкафа в зависимости от количества подключаемых волокон и оборудования.
• Место расположения шкафа с учетом удобства для монтажа и обслуживания.
• Защита от воздействия внешней среды: пыле- и влагозащищенность, устойчивость к внешним механическим воздействиям.
• Наличие системы заземления и обеспечения электробезопасности для предотвращения повреждений оборудования и пользователей.

В распределительных шкафах важным элементом является правильное размещение муфт и компонентов кабельной системы. Муфты следует устанавливать так, чтобы обеспечить легкость доступа для обслуживания, а также минимизировать вероятность повреждений при эксплуатации. Особое внимание стоит уделить выбору кабелей, которые будут использоваться для подключения в шкафу, учитывая их гибкость и устойчивость к внешним воздействиям.

Организация этих компонентов требует высокой точности и внимательности при планировании. Использование качественных материалов и правильная установка муфт и распределительных шкафов являются залогом долгосрочной и стабильной работы волоконно-оптической сети.

Проверка и измерение параметров смонтированной линии

После завершения установки оптического кабеля необходимо провести точные измерения для оценки его качества и выявления возможных дефектов. Это гарантирует бесперебойную работу сети и предотвращает будущие проблемы.

Для начала необходимо измерить потери на растяжении, которые могут возникать из-за неправильной прокладки кабеля. Это измерение проводится с помощью оптического рефлектометра. Метод позволяет определить, где произошли потери сигнала, и насколько эти участки влияют на работу системы. Уровень потерь должен соответствовать заранее установленным нормам.

Кроме того, важно измерить длина линии с помощью специализированных приборов. Это помогает удостовериться, что длина кабеля не превышает предельные значения, указанные в проектной документации. Слишком длинный участок может привести к снижению качества сигнала и увеличению времени задержки.

Тестирование на наличие изгибов также является важным этапом. Слишком резкие изгибы могут повлиять на передачу сигнала. Для проверки используются специальные инструменты, которые позволяют замерить угол изгиба и сравнить его с рекомендованными стандартами.

Немаловажным аспектом является контроль за параметрами затухания в кабеле. Для этого используется спектрофотометр, который помогает выявить, насколько эффективно сигнал передается через линию. Регулярное измерение затухания позволяет обнаружить потенциальные дефекты еще до того, как они окажут значительное влияние на работоспособность сети.

После проверки всех параметров, важно составить акт проверки, который фиксирует результаты измерений и подтверждает соответствие всех показателей установленным требованиям. В случае выявления отклонений необходимо принять меры для устранения недостатков и повторно провести измерения для контроля результата.

Вопрос-ответ

Что такое волоконно-оптические системы (ВОЛС) и где они применяются?

ВОЛС — это системы связи, основанные на оптических волокнах, через которые передаются данные с помощью света. Они активно используются в различных областях: телекоммуникациях, интернете, а также для передачи видео- и аудиосигналов. Эти системы обеспечивают высокоскоростную передачу данных на большие расстояния и обладают высокой устойчивостью к внешним помехам.

Какие этапы включает в себя процесс монтажа волоконно-оптических линий связи?

Монтаж ВОЛС начинается с проектирования маршрута кабеля, после чего выполняется подготовка трубопроводных трасс и каналов для укладки кабеля. Затем идет сама укладка волоконно-оптического кабеля, а также установка специализированных соединителей и оборудования. На заключительном этапе проводятся испытания системы на качество передачи сигнала и проверяется стабильность работы линии.

Какие основные технологии используются для монтажа волоконно-оптических кабелей?

Для монтажа волоконно-оптических кабелей используются различные методы: воздушный, кабельный, подземный и даже морской. Важно правильно выбрать технологию укладки в зависимости от условий эксплуатации и инфраструктуры. Например, в городских условиях часто применяется воздушный метод укладки, в то время как для дистанционных соединений выбирают подземный способ.

Как обеспечивается защита волоконно-оптических кабелей от повреждений?

Защита волоконно-оптических кабелей осуществляется различными способами. Для этого используются кабели с усиленной защитой, армированные металлическими или пластиковыми элементами. Также применяются специальные защитные оболочки, которые уменьшают вероятность повреждений от внешних воздействий, таких как механические повреждения, влага или перепады температуры. Важно обеспечить надежное крепление кабеля, чтобы исключить его повреждение при внешних нагрузках.
