Схема монтажа СКУД
Содержание:
- Анализ объекта и определение точек установки оборудования
- Выбор и согласование оборудования системы контроля доступа
- Подготовка схемы подключения СКУД и разработки маршрутов прокладки кабелей
- Проектирование структуры ВОЛС и расчет пропускной способности
- Монтаж оборудования и укладка оптических кабелей
- Тестирование системы и устранение возможных ошибок
Перед началом монтажа важно определить количество точек доступа, требования к уровню безопасности и способы интеграции с уже существующей инфраструктурой. Это позволит избежать ошибок и сократить дополнительные затраты. Особое внимание следует уделить подбору кабельной продукции, которая соответствует стандартам качества и условиям эксплуатации.
В процессе прокладки коммуникаций рекомендуется использовать кабельные каналы и специализированные крепления. Это не только упрощает обслуживание, но и предотвращает повреждения проводов. Кроме того, важно заранее предусмотреть запасные линии для возможного расширения функционала системы.
Анализ объекта и определение точек установки оборудования
Перед началом проектирования важно провести детальный осмотр объекта. Это позволяет выявить потенциальные места для размещения устройств и оценить маршруты прокладки кабелей. Учитываются архитектурные особенности, плотность потоков людей и существующая инфраструктура.
Рекомендуется составить план помещения, на котором будут отмечены ключевые зоны, такие как входы, лестничные пролеты, технические помещения и коридоры. Это поможет избежать ошибок при разработке проекта и обеспечит оптимальное распределение устройств.
При выборе точек размещения оборудования следует учитывать доступ к электропитанию, возможность скрытой прокладки проводов и минимизацию визуального воздействия на интерьер. Для сложных объектов можно предусмотреть предварительное тестирование в ключевых местах, чтобы убедиться в корректной работе будущей системы.
Также необходимо предусмотреть запасные места для возможного расширения или добавления нового оборудования. Это позволит сохранить гибкость проекта и снизить затраты на модернизацию в будущем.
Выбор и согласование оборудования системы контроля доступа
Подбор оборудования начинается с анализа объекта и требований к его безопасности. Необходимо учитывать количество точек контроля, уровень защищенности и особенности эксплуатации. Например, для объектов с высокой проходимостью подойдут устройства с усиленной конструкцией, а для офисов – более компактные решения.
Проектирование включает выбор конкретных моделей оборудования: считывателей, замков, контроллеров и дополнительных компонентов. При этом важно учитывать совместимость устройств между собой и с уже установленной техникой, если модернизируется существующая инфраструктура.
Отдельное внимание уделяется прокладке кабельных трасс. Ошибки на этом этапе могут привести к сбоям в работе системы или увеличению затрат. Рекомендуется использовать экранированные кабели для защиты от помех и планировать их маршруты с учетом других коммуникаций.
Перед закупкой оборудования необходимо согласовать проект с заказчиком. Это включает обсуждение функциональности, бюджета и сроков поставки. Утверждение списка оборудования позволяет избежать проблем с совместимостью и соответствует ожиданиям всех сторон.

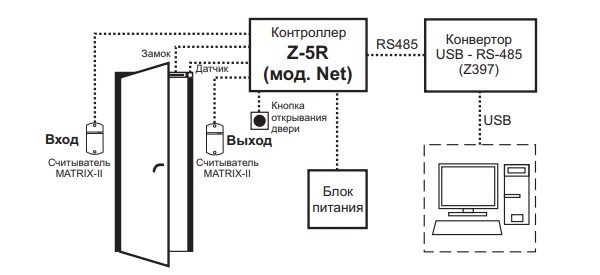

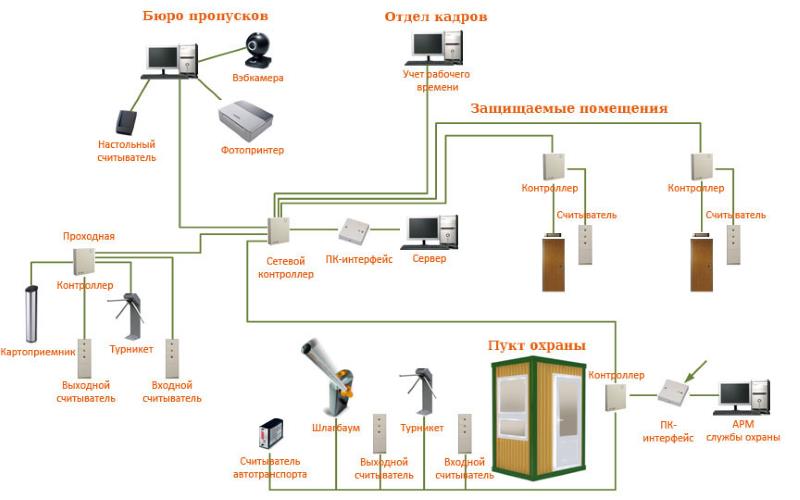

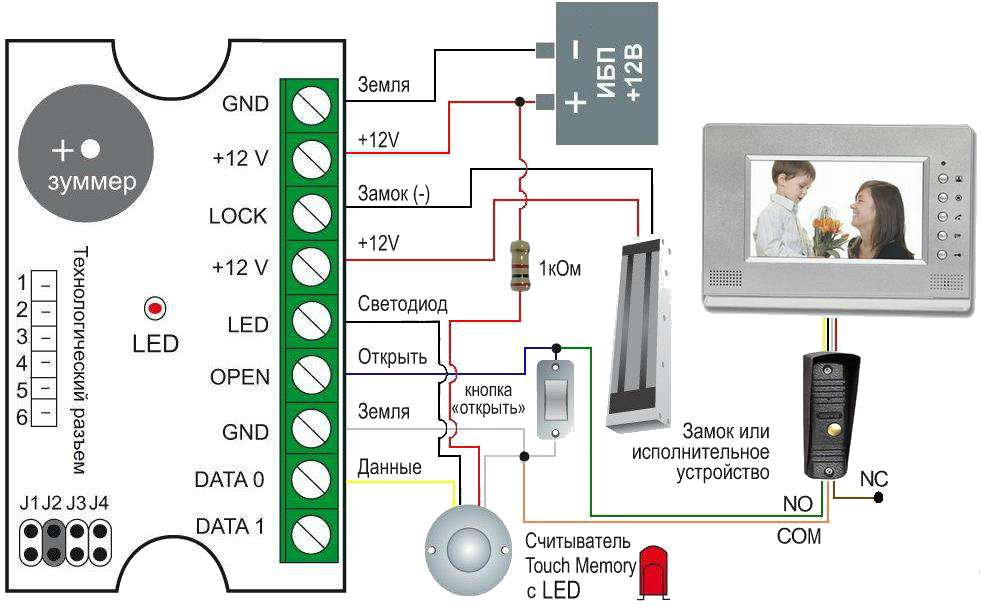

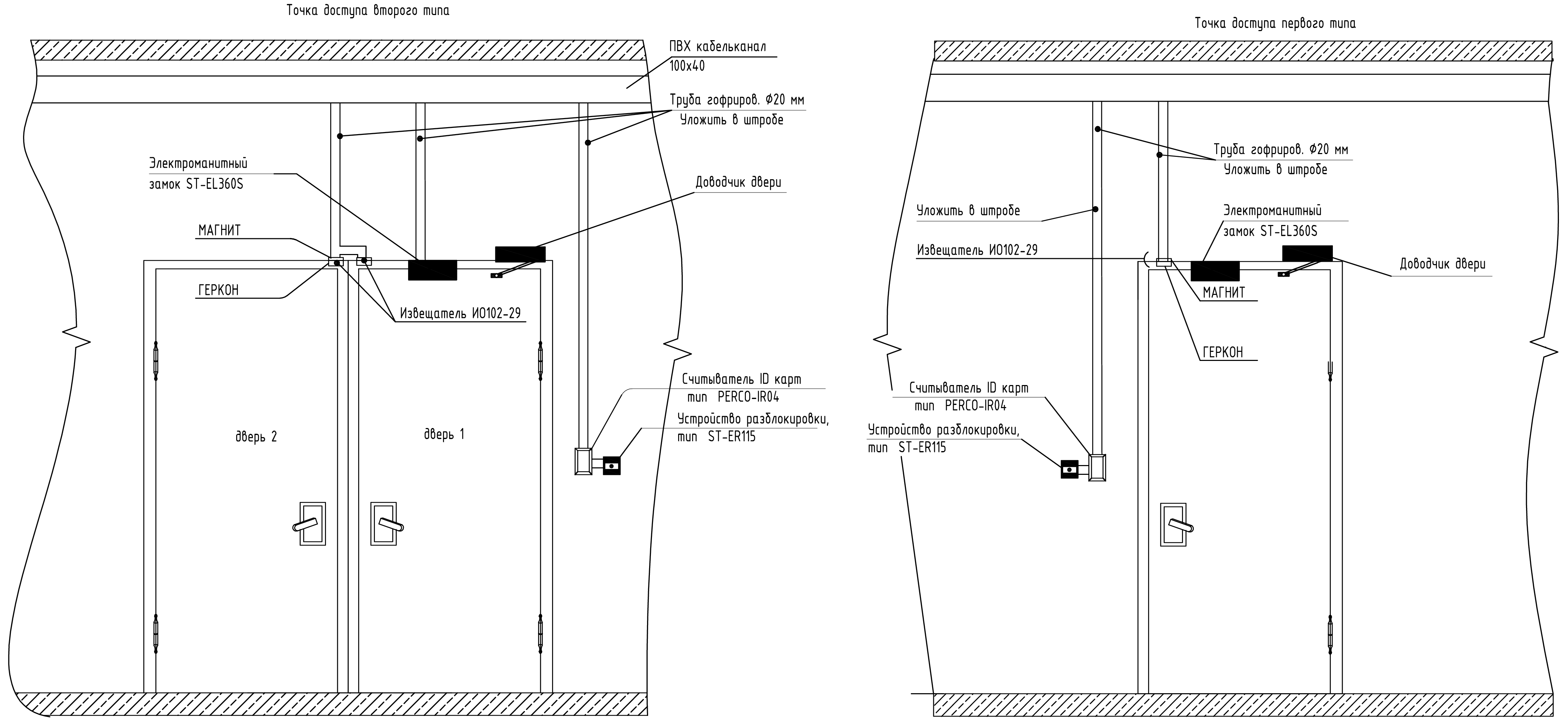

Подготовка схемы подключения СКУД и разработки маршрутов прокладки кабелей
Анализ объекта:перед началом работ требуется изучить план помещения, определить места размещения основных узлов оборудования и потенциальные зоны прокладки кабелей. Особое внимание уделяется зонам с возможным воздействием внешних факторов, таких как повышенная влажность или вибрации.
Выбор трасс для прокладки: кабельные маршруты рекомендуется планировать таким образом, чтобы минимизировать их длину и избегать пересечения с другими инженерными системами. Прокладка должна быть выполнена с соблюдением нормативных расстояний от источников электромагнитного излучения для предотвращения помех.
Определение типов кабелей: в проекте указывается необходимое сечение проводников, тип экранирования и материал изоляции. Для внешних участков следует выбирать кабели, устойчивые к климатическим условиям.
Этап | Описание |
Анализ плана объекта | Изучение чертежей, определение оптимальных зон для размещения оборудования и прокладки кабелей. |
Разработка маршрутов | Планирование трасс с учетом минимизации длины, доступности и защиты от повреждений. |
Подбор материалов | Выбор кабелей, крепежных элементов и защитных труб на основе условий эксплуатации. |
Проектирование маршрутов и подключений требует согласования с нормативной документацией, что позволяет избежать ошибок на этапе выполнения работ.
Проектирование структуры ВОЛС и расчет пропускной способности
Эффективное проектирование структуры волоконно-оптической линии связи (ВОЛС) требует учета нескольких ключевых факторов, включая топологию, длину трассы и предполагаемую нагрузку на сеть. Основная цель – обеспечить оптимальную пропускную способность с учетом текущих и будущих потребностей.
Основные этапы проектирования включают:
- Выбор топологии: для небольших объектов часто используется звездообразная схема, тогда как для крупных территорий более рациональна кольцевая структура. Топология влияет на надежность и возможность расширения сети.
- Расчет длины трассы: при проектировании маршрута прокладки важно учитывать препятствия, такие как здания, дороги и другие объекты. Длина трассы влияет на выбор оборудования и тип кабеля.
- Определение пропускной способности: расчет базируется на количестве пользователей, типе трафика и пиковых нагрузках. Например, для офисного здания с 200 сотрудниками минимальная пропускная способность магистрального сегмента должна составлять не менее 1 Гбит/с.
При прокладке ВОЛС важно учитывать условия эксплуатации:
- Для подземной прокладки используются бронированные кабели, устойчивые к влаге и механическим повреждениям.
- Для воздушных линий подбирают кабели с высокой устойчивостью к ультрафиолету и перепадам температур.
- При внутренней прокладке следует учитывать радиусы изгиба кабеля, чтобы избежать потери сигнала.
После выбора маршрута и оборудования проводится тестирование расчетной пропускной способности. Используются методы моделирования нагрузки, позволяющие проверить надежность ВОЛС при высоких объемах трафика.
Проектирование структуры ВОЛС требует внимательного подхода и учета множества факторов, чтобы обеспечить бесперебойную передачу данных на длительный срок.
Монтаж оборудования и укладка оптических кабелей
Процесс монтажа оборудования и прокладки оптических линий связи (ВОЛС) требует тщательной подготовки и соблюдения стандартов. Особое внимание уделяется выбору мест размещения устройств и маршрутов прокладки кабелей.
- Установка шкафов и монтаж оборудования: перед началом работ производится разметка зон для размещения монтажных шкафов. Они должны быть установлены на ровной поверхности, обеспечивать удобный доступ для обслуживания и защиту от внешних воздействий.
- Подготовка трасс для прокладки кабеля: выбор маршрута осуществляется с учетом минимизации помех и удобства укладки. Необходимо избегать пересечения с линиями электропередач и других источников электромагнитных помех.
- Укладка оптического кабеля: кабели укладываются в специально подготовленные лотки или трубы. На каждом этапе контролируется радиус изгиба кабеля, чтобы избежать повреждений. Для защиты кабеля используются пластиковые трубы или металлические короба в местах с высокой вероятностью механических повреждений.
- Организация соединений: оптические кабели соединяются с использованием сварки или коннекторов. Каждый стык тщательно проверяется на потери, чтобы обеспечить надежность передачи данных.
После завершения монтажа проводится проверка всех соединений, а также тестирование работоспособности оборудования. Это позволяет своевременно выявить и устранить возможные дефекты.
Тестирование системы и устранение возможных ошибок
После завершения монтажа оборудования и прокладки кабелей необходимо проверить корректность работы всех компонентов. Это позволяет избежать неполадок в дальнейшем и убедиться в соответствии проекта требованиям.
Первым этапом тестирования следует проверить работоспособность каждого устройства в отдельности. Используйте диагностические инструменты, предоставленные производителем, чтобы убедиться в исправности оборудования и правильности подключения.
Затем нужно выполнить проверку программного обеспечения. Убедитесь, что все параметры настроены согласно техническому заданию. Особое внимание уделите корректности синхронизации устройств, проверке прав доступа и реакции системы на различные сценарии.
Для выявления возможных ошибок проведите испытания в условиях, максимально приближенных к реальным. Например, протестируйте доступ с использованием идентификационных средств, предусмотренных проектом. Убедитесь, что все действия фиксируются в журнале событий.
Если в процессе тестирования обнаружены проблемы, важно оперативно их устранить. Проверьте целостность прокладки кабелей, правильность соединений и соответствие схем подключения проектной документации. При необходимости уточните настройки в программном обеспечении.
Завершающий этап – повторное тестирование после внесения изменений. Только убедившись в стабильной работе всей структуры, можно считать этап проверки завершённым.
