Нормы и правила прокладки ВОЛС: требования, стандарты и рекомендации

Содержание:

• Прокладка ВОЛС: нормы и требования
• Требования к выбору трассы для прокладки волоконно-оптических линий связи (ВОЛС)
• Регламентируемые условия для проведения работ по прокладке ВОЛС в земле
• Технологические особенности установки ВОЛС в кабельных каналах
• Параметры защиты волоконно-оптических кабелей от механических повреждений
• Нормы по минимальной глубине закладки ВОЛС в различных типах почвы
• Монтаж ВОЛС в экстремальных условиях: рекомендации и ограничения
• Вопрос-ответ

Вопросы организации и прокладки оптоволоконных линий связи требуют внимания к ряду критичных параметров. Один из таких аспектов – соблюдение технических требований, определяющих правильное выполнение работы. Сетевые системы на базе оптики, от которых зависит качество передачи данных, нуждаются в чётком соблюдении стандартов на каждом этапе: от проектирования до финальной установки.

Одной из основных задач является правильный выбор трассы и методов укладки, что напрямую влияет на безопасность и долговечность системы.Применение передовых технологий и современных материалов требует точного соблюдения установленных ограничений по уклонению, радиусам изгиба и расстояниям между крепежами. Например, при установке кабеля на открытых участках важно минимизировать его контакт с внешней средой, чтобы снизить риск повреждений от воздействия солнечных лучей и низких температур.

Важным моментом является не только соблюдение стандартов, но и использование качественных компонентов. Оптоволокно должно быть защищено от механических воздействий, что достигается через правильное крепление и защиту кабелей от возможных повреждений в процессе эксплуатации. Каждый этап монтажа требует грамотной оценки характеристик среды и подбора соответствующих материалов, чтобы обеспечить стабильную работу системы в условиях реальной эксплуатации.

Прокладка ВОЛС: нормы и требования

Правила установки кабелей оптоволоконных линий связи зависят от множества факторов: типа объекта, места монтажа и специфики работы. Для выполнения качественной и долговечной проводки следует учитывать все действующие стандарты и технические требования. Ниже приведены основные аспекты, которые необходимо соблюдать при укладке таких систем.

1. Требования к проектированию.Проектирование трасс требует внимательного подхода к выбору типа кабеля, его защиты от внешних воздействий и расставления точек соединений. Каждый проект должен учитывать климатические условия, степень нагрузки на систему и предполагаемые маршруты прокладки. На начальном этапе важно определить место расположения оборудования и длину маршрута с учётом возможных изменений в будущем.

2. Использование кабелей с защитой. В условиях повышенной влажности или температурных колебаний необходимо выбирать кабели с защитой от внешних воздействий. Особое внимание стоит уделить типу оболочки. Для открытых трасс лучше использовать кабели с дополнительной внешней защитой (например, армированную оболочку), которая предотвратит механические повреждения.

3. Глубина прокладки.Для наружных кабелей существует минимальная глубина укладки в зависимости от типа местности. Согласно стандартам, это значение обычно не должно быть меньше 0,7 м для предотвращения повреждений при механическом воздействии. В районах с возможным движением транспорта или строительными работами данное значение может быть увеличено.

4. Монтаж в помещении. Для размещения линий связи внутри помещений важно учитывать требования к пожарной безопасности. Прокладка таких проводов должна выполняться с учётом минимальных расстояний до источников тепла, избегая переплетений и излишнего натяжения кабелей. Кабели должны быть установлены с таким расчётом, чтобы обеспечить доступность для обслуживания и ремонта.

5. Защита от воздействия внешних факторов. Кабели должны быть защищены от воздействия ультрафиолетового излучения, а также от возможных механических повреждений, например, от сгибов, перетираний и перегрузки. Для этого рекомендуется использовать специальные оболочки и дополнительные меры защиты, такие как металлические короба или трубопроводы, когда прокладка производится вблизи зон с высокой активностью.

6. Обеспечение необходимого радиуса изгиба. Согласно техническим характеристикам, радиус изгиба для оптоволоконных кабелей не должен превышать определённые пределы, чтобы не нарушить целостность волокон. На практике это означает, что при монтаже кабель должен свободно изгибаться, не подвергаясь чрезмерным нагрузкам.

7. Соединение и тестирование. После укладки кабелей важно провести тестирование на соответствие требованиям качества и пропускной способности. Особое внимание стоит уделить точкам соединений: они должны быть герметичными и защищёнными от воздействия внешних факторов. Для тестирования применяются специализированные приборы, которые позволяют оценить параметры сигнала и скорость передачи данных.

8. Документация и регистрация. Каждая проведённая линия должна быть правильно задокументирована, включая схемы укладки, расположение оборудования и точные параметры каждого соединения. Важно учесть все изменения и дополнения в проекте для последующего обслуживания и ремонта.

Требования к выбору трассы для прокладки волоконно-оптических линий связи (ВОЛС)

При проектировании маршрута для кабелей связи необходимо учитывать несколько факторов, чтобы обеспечить надежную работу системы и минимизировать риски возникновения повреждений. Главные параметры выбора трассы описаны ниже.

• Безопасность и защищенность:трасса должна избегать мест с высокой вероятностью механических повреждений. Это включает в себя территорию, подверженную землетрясениям, наводнениям или зонам с интенсивным движением транспорта.
• Местные особенности рельефа:избегать прокладки по участкам с частыми перепадами высот, болотистым почвам, горным районам, где возможны природные катастрофы.
• Доступность для обслуживания: необходимо обеспечить удобство для техобслуживания и ремонта. Лучше избегать чрезмерно труднодоступных мест, таких как охраняемые территории или участки с ограниченным доступом.
• Минимизация пересечений с другими инженерными сетями: прокладывать кабели лучше так, чтобы они как можно меньше пересекались с другими коммуникациями, в частности, с подземными трубопроводами и электрическими кабелями. Это позволяет избежать повреждений и облегчить последующие работы.
• Устойчивость к внешним воздействиям: важно учитывать возможность воздействия электромагнитных помех и химических загрязнений. Трасса должна располагаться вдали от источников таких воздействий.

Кроме того, следует учитывать возможность развития инфраструктуры в будущем. Прокладывая маршрут в зонах, где планируется развитие, можно избежать необходимости повторных работ и затрат. Учитывая все вышеперечисленные факторы, можно спроектировать безопасную и надежную трассу для волоконно-оптических кабелей, что повысит эффективность связи на долгие годы.

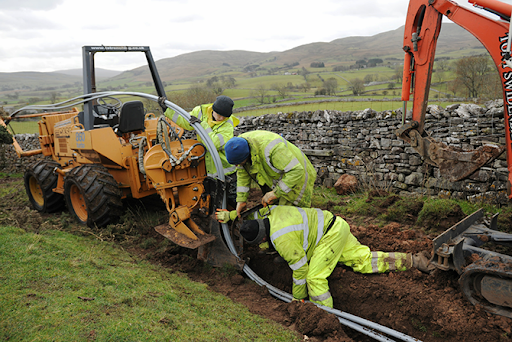

Регламентируемые условия для проведения работ по прокладке ВОЛС в земле

Одним из ключевых параметров является минимальная глубина для укладки. В зависимости от типа грунта и наличия на данном участке других коммуникаций, она может варьироваться. Обычно она составляет не менее 60 см для легких и средних грунтов, и 80 см для плотных или каменистых.

Для предотвращения повреждений кабеля, важно также учитывать температурные колебания в течение года. Рекомендуется предусматривать защиту от воздействия низких температур, в том числе с использованием изоляционных материалов или утепляющих оболочек.

Кроме того, при прокладывании кабелей в непосредственной близости от других инженерных сетей, необходимо соблюдение минимальных расстояний. Это позволит избежать их повреждения при эксплуатации, а также снизит риск перекрестных помех.

Особое внимание следует уделить типу используемой оболочки кабеля. В районах с высокой вероятностью механических повреждений (например, на строительных площадках или вблизи дорог) предпочтение следует отдавать армированным материалам, которые обеспечат долговечность и безопасность эксплуатации системы.

Работы должны проводиться в условиях, которые исключают влияние факторов, способных нарушить целостность кабеля, таких как высокие уровни влажности, химические воздействия или вибрации. Это требует тщательной проверки технического состояния грунта и предварительных исследований территории.

Технологические особенности установки ВОЛС в кабельных каналах

Оптический кабель должен быть проложен с минимальным изгибом. Изгиб не должен превышать указанные в технической документации значения, так как это приведет к повышенному уровню потерь сигнала. Для обеспечения необходимой гибкости используются специальные элементы, такие как кабельные каналы с радиусом изгиба, соответствующим стандартам, и вспомогательные устройства, которые удерживают кабель в правильном положении.

Дополнительным требованием является защита оптоволокна от внешних механических повреждений. Для этого используются каналы с внутренними барьерами или оболочками, которые защищают кабель от возможных деформаций. Кроме того, важно предусматривать достаточно места для свободного размещения кабеля, чтобы избежать его натяжения или повреждения во время эксплуатации.

При монтаже в закрытых каналах следует учитывать температуру окружающей среды. Оптические кабели чувствительны к перепадам температур, что может повлиять на их эксплуатационные характеристики. Рекомендуется использовать кабели с соответствующей защитой от перегрева, которые рассчитаны на определенные температурные диапазоны, гарантируя их стабильную работу при изменяющихся условиях.

Кабельные каналы должны быть оснащены элементами для обеспечения воздушной циркуляции, чтобы избежать перегрева и накопления влаги, что может привести к ухудшению характеристик кабелей. Эффективное распределение кабелей и их фиксация на соответствующих крепежах помогает избежать неправильной прокладки и повышает надежность системы.

Особое внимание следует уделить точке входа кабелей в оборудование и их переходам через стены или перегородки. В этих местах устанавливаются специальные герметизирующие элементы, которые обеспечивают защиту от воздействия внешней среды и механических повреждений. Необходимо также соблюдать правильное направление прокладки для предотвращения перегибов и минимизации потерь сигнала на соединениях.

Параметры защиты волоконно-оптических кабелей от механических повреждений

Тип защитного покрытия играет ключевую роль. Для кабелей, проложенных в местах с повышенными механическими нагрузками, используются оболочки из армированных материалов. Это могут быть стальные, алюминиевые или синтетические компоненты, которые существенно повышают сопротивление кабеля к разрывам, изгибам и ударам. Такие покрытия могут быть как жесткими, так и гибкими, что позволяет адаптировать конструкцию под различные условия эксплуатации.

Не менее важна изоляция волокон. В современных кабелях часто применяется специальная изоляция, которая предохраняет оптические элементы от воздействия внешних механических факторов, таких как растяжение или сжатие. Для обеспечения максимальной защиты используются многослойные структуры, где каждый слой выполняет свою функцию: от барьера для влаги до защиты от механического воздействия.

Для защиты кабеля от перегибов и давления используется гибкая броня, которая предотвращает повреждения при натяжении или сильных изгибах. Важно учитывать, что минимальные радиусы изгиба кабеля строго ограничены, и превышение этих значений может привести к ухудшению качества сигнала или разрушению волокон.

Силовые элементы внутри кабеля часто включают армированные нити, которые способствуют равномерному распределению нагрузки и предотвращают растяжение. Это особенно важно для подземных и воздушных прокладок, где возможны экстремальные условия внешней среды, такие как влияние весовых нагрузок или воздействие механических травм.

При выборе кабеля для определенного участка важно обращать внимание на устойчивость к воздействию химических веществ. Кабели, предназначенные для эксплуатации в агрессивных средах, должны быть защищены от химического воздействия, которое может нарушить целостность защитных слоев или привести к преждевременному износу.

Значительным элементом защиты является защита от влаги и коррозии. Для таких целей используются герметизирующие элементы, которые предотвращают попадание воды в кабель, что способствует увеличению срока его службы и сохранению стабильных параметров передачи.

Для эффективной защиты от внешних повреждений важен выбор правильных конструктивных решений, соответствующих условиям эксплуатации. Применение армированных оболочек, использование водоотталкивающих материалов, а также правильная установка и защита на всех этапах монтажа позволяют гарантировать долговечность и бесперебойную работу оптической сети. Учитывая все эти аспекты, можно значительно повысить устойчивость кабелей к механическим повреждениям и обеспечить их надежность в любых условиях.

Нормы по минимальной глубине закладки ВОЛС в различных типах почвы

При установке оптоволоконных линий важно учитывать тип почвы, поскольку от этого зависит глубина закладки кабеля. Для каждой категории грунта существуют свои требования по минимальной глубине, что обеспечивает надежность работы сети и защиту от внешних воздействий.

В песчаных и супесчаных почвах минимальная глубина прокладки должна составлять не менее 80 см. Такие грунты легко проходимы, но они склонны к эрозии, что требует большей защиты кабеля. На таких участках важно использовать дополнительные меры для защиты от механических повреждений.

Для суглинков и глинистых почв минимальная глубина должна быть 70 см. Эти виды грунта обладают более высокой плотностью и способны сохранять стабильность даже при колебаниях температуры, однако они менее пропускаемы для воды, что важно учитывать при планировании трасс кабеля.

В скальных и каменистых почвах глубина закладки должна быть не менее 1 метра. Эти участки требуют использования специальной техники для укладки и дополнительной защиты кабелей, поскольку на таких территориях часто бывают перепады температур и механические воздействия, такие как движение земной коры или сильные дожди.

При установке в заболоченных территориях, глубина укладки может быть увеличена до 1.2 метра, поскольку такие участки подвержены сезонным изменениям уровня воды, что может повлиять на работоспособность линии.

Необходимость соблюдения этих параметров обусловлена не только защитой от внешних факторов, но и обеспечением нормального функционирования всей системы, исключая ее повреждения при эксплуатации.

Монтаж ВОЛС в экстремальных условиях: рекомендации и ограничения

Монтаж оптических кабелей в сложных и экстремальных условиях требует учета множества факторов, которые могут повлиять на качество и долговечность сети. В зависимости от типа окружающей среды, работы могут включать как физические ограничения, так и специфические требования к использованию материалов и методов установки.

Основные факторы, влияющие на монтаж в таких условиях:

• Температурные колебания: как высокая, так и низкая температура могут негативно сказываться на прочности и гибкости материалов. Для холодных регионов рекомендуется использовать кабели с улучшенной морозостойкостью.
• Влажность и осадки: в районах с высоким уровнем влажности следует использовать кабели с дополнительной защитой от воздействия воды, включая гидроизоляцию и специальные оболочки, предотвращающие коррозию.
• Воздействие химических веществ: в промышленных зонах с агрессивной средой важно выбирать кабели с химически стойкими покрытиями и защитой от воздействия различных химикатов.
• Физическое воздействие: в местах с высокой механической нагрузкой (например, на строительных площадках или в условиях повышенной нагрузки на кабельные трассы) необходимо использовать армированные кабели, способные выдержать значительные физические воздействия.

Рекомендации по монтажу:

• При укладке в грунт используйте дополнительные защитные трубы или каналы для предотвращения механических повреждений.
• На высотных объектах и в труднодоступных местах предпочтительнее применять системы креплений с автоматической натяжкой, чтобы минимизировать риск перегиба и повреждения кабеля.
• Для работы в условиях низких температур важно соблюдать правила по установке, включая предварительный прогрев кабелей перед монтажом, чтобы избежать их хрупкости.
• Использование качественных герметиков и коннекторов поможет исключить проникновение влаги и пыли в соединения.

Ограничения и сложности:

• В условиях активных строительных или природных работ могут возникать проблемы с сохранением целостности кабелей, особенно в местах с высоким уровнем вибрации и механического воздействия.
• Наличие сложных ландшафтных или природных препятствий может затруднить точное планирование маршрутов для укладки кабелей, требуя дополнительных усилий для проведения подготовительных работ.
• Необходимость обеспечения стабильной работы при значительных перепадах температуры и влажности может потребовать значительных затрат на оборудование, защиту и испытания системы.

Каждая из этих особенностей требует внимательного подхода, точной оценки условий и использования соответствующих технологий для минимизации рисков при установке кабелей в экстремальных условиях.

Вопрос-ответ

Какие основные нормативы существуют для прокладки волоконно-оптических линий связи (ВОЛС)?

Существуют различные нормы, регулирующие прокладку ВОЛС, которые зависят от типа среды (например, подземная или воздушная прокладка) и назначения сети. Основные нормативные документы — это СНиПы и ГОСТы, такие как СНиП 3.05.03-85 «Электрические сети», а также ГОСТ Р 53325-2012. Эти документы регламентируют требования к минимальной глубине прокладки, расстоянию между кабелями и препятствиями, а также способы защиты кабелей от внешних воздействий.

Какие требования предъявляются к глубине прокладки волоконно-оптических кабелей под землей?

Для прокладки ВОЛС в грунте существуют минимальные требования по глубине. Согласно СНиП 3.05.03-85, в зависимости от условий, минимальная глубина прокладки должна быть не менее 0,8 метра для кабелей, которые не защищены от механических повреждений. Если используются кабели с дополнительной защитой, глубина может быть уменьшена. Важно учитывать тип грунта, климатические условия и возможность механического воздействия.

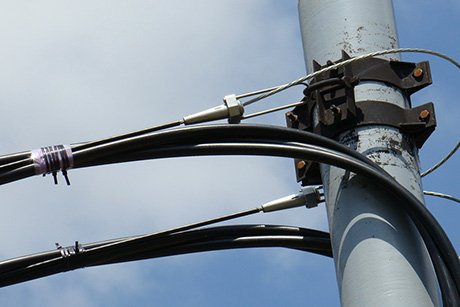

Какие требования к воздушной прокладке ВОЛС? Нужно ли соблюдать специальные расстояния от линий электропередач?

Воздушная прокладка ВОЛС требует соблюдения определенных нормативов для предотвращения повреждений и обеспечения безопасности. В соответствии с ГОСТ 53325-2012, кабели должны располагаться на определенной высоте от земли, а также соблюдать минимальные расстояния от линий электропередач — не менее 1,5 метра от кабелей низкого напряжения и 2 метра от кабелей высокого напряжения. Эти нормы помогают предотвратить короткие замыкания и обеспечивают безопасную эксплуатацию сети.

Что такое защита кабелей при прокладке ВОЛС и зачем она нужна?

Защита кабелей ВОЛС — это комплекты мер, направленных на обеспечение долговечности и надежности сети. Кабели могут быть защищены от механических повреждений с помощью стальной брони или вентилируемых оболочек. Также используются специальные оболочки для защиты от воздействия внешней среды, такой как влага или химические вещества. Прокладка в защитных трубах или каналах часто рекомендуется в районах с повышенными рисками повреждений, например, в зонах интенсивного движения транспортных средств.

Какие особенности учесть при проектировании ВОЛС для городской застройки?

Проектирование ВОЛС для городской застройки требует учета множества факторов, таких как наличие существующих инженерных коммуникаций, плотность застройки и возможные зоны доступа для технического обслуживания. Важно продумать оптимальные маршруты прокладки, чтобы минимизировать вмешательство в городскую инфраструктуру и минимизировать риски повреждений. Также требуется согласование с городскими службами для получения разрешений на работу в зонах с уже установленными коммуникациями, а также соблюдение требований по безопасности и экологии.

Какие основные нормы существуют для прокладки волоконно-оптических линий связи (ВОЛС)?

Прокладка волоконно-оптических линий связи регулируется рядом нормативных документов, в которых прописаны требования к проектированию, монтажу и эксплуатации таких систем. Одним из ключевых аспектов является соблюдение стандартов по минимальной глубине закладки кабелей, которая варьируется в зависимости от типа местности и условий эксплуатации. Также существует ряд требований к использованию определенных материалов для защиты кабелей, например, использование специальных оболочек и труб для предотвращения механических повреждений. Важно учитывать и требования к охране труда при проведении монтажных работ, а также правила безопасности при эксплуатации ВОЛС в разных условиях — от городской застройки до сельской местности.

Как определить, соответствуют ли мои работы по прокладке ВОЛС нормативам?

Для того чтобы удостовериться, что работы по прокладке ВОЛС соответствуют нормативам, необходимо обратиться к проектной документации, которая должна учитывать требования ГОСТов, СНиПов и других стандартов. На стадии проектирования обязательно должна быть проведена оценка условий, в которых будет прокладываться кабель, а также соблюдены нормы по защите волокон от повреждений, температуры и воздействия внешних факторов. Важным моментом является правильная организация процесса монтажа: соблюдение углов изгиба кабелей, минимальных расстояний при пересечении с другими коммуникациями и обеспечению свободного доступа к линии для последующего обслуживания. Также стоит помнить, что для проверки соответствия стандартам можно обратиться к сертифицированным проверочным организациям.
