Прокладка волоконно-оптических линий связи

Содержание:

• Прокладка и монтаж волоконно-оптических линий связи
• Выбор типа волоконно-оптического кабеля для прокладки
• Подготовка трассы и способы укладки кабеля в грунт
• Монтаж подвесных волоконно-оптических линий: выбор опор и креплений
• Сварка и соединение волокон: технологии и инструменты
• Тестирование и диагностика волоконно-оптических линий после монтажа
• Обслуживание и ремонт волоконно-оптического кабеля

Размещение трассы для передачи оптического сигнала требует точного планирования и учета множества факторов. На выбор маршрута влияет рельеф местности, наличие подземных коммуникаций, доступность объектов для обслуживания. Оптимальный путь помогает сократить затраты на материалы и монтаж, а также минимизировать риск повреждений.

Перед укладкой кабеля проводят обследование территории, анализируют инженерные сети и определяют возможные препятствия. Особое внимание уделяют способам прокладки: подземный метод подходит для городских условий, воздушный – для удаленных районов, а подводный применяется при пересечении водных преград. Каждый из них требует применения специализированного оборудования и технологий.

При выборе кабеля учитывают его механическую прочность, устойчивость к внешним воздействиям и пропускную способность. Например, при укладке в грунт используют бронированные конструкции, а для монтажа в кабельной канализации – модели с повышенной гибкостью. Правильный подбор компонентов повышает надежность и долговечность всей системы.

Дополнительную защиту обеспечивают трубки, лотки, муфты и герметичные соединители. Эти элементы препятствуют проникновению влаги и пыли, предотвращают механические повреждения. Также важно соблюдать нормативные требования по радиусам изгиба, натяжению и глубине заложения, чтобы исключить возможные неисправности при эксплуатации.

Прокладка и монтаж волоконно-оптических линий связи

Установка оптического кабеля требует учета технических характеристик трассы и выбора подходящего способа монтажа. Основные методы включают подземное размещение, воздушное крепление и внутреннюю разводку. Каждый из них имеет свои особенности, влияющие на долговечность сети.

Подвесной метод предполагает использование тросов, опор и специализированной арматуры. Натяжение кабеля регулируется с учетом температурных расширений, ветровых нагрузок и механического воздействия. Для защиты волокон применяются бронированные конструкции или диэлектрические оболочки.

При размещении в грунте важно соблюдать нормативы заглубления, использовать защитные трубы и маркерные ленты. Кабели укладываются с минимальными перегибами, исключающими повреждение оптической сердцевины. В местах переходов через дороги применяются специальные футляры.

Внутри зданий используются стойки, лотки и гофрированные трубки. Монтаж выполняется с учетом радиусов изгиба, предотвращающих затухание сигнала. Оптические разъемы защищаются герметичными муфтами, исключающими попадание пыли и влаги.

Сварка волокон производится методом термической сплавки. Контроль затухания на каждом стыке позволяет исключить дефекты и обеспечить минимальные потери. Завершающий этап – тестирование трассы с использованием рефлектометров и спектроанализаторов.

Выбор типа волоконно-оптического кабеля для прокладки

Правильный выбор оптического кабеля зависит от условий монтажа, характеристик трассы и требований к передаче данных. Основные типы кабелей отличаются конструкцией, защитой от внешних воздействий и способом установки.

Подземные кабелиприменяются при монтаже в грунте, трубах или коллекторах. Для защиты волокон от влаги и механических повреждений используются гидрофобные гели, броня из стальной ленты или проволоки. Кабели с двойной оболочкой предпочтительны для участков с высокой нагрузкой.

Воздушные кабели крепятся на опорах. В зависимости от конструкции могут быть самонесущими или требующими троса. Самонесущие варианты содержат силовой элемент, обеспечивающий устойчивость к ветровым нагрузкам и провисанию.

Внутренние кабели применяются в зданиях и сооружениях. Они имеют малый диаметр, повышенную гибкость и негорючую оболочку, соответствующую требованиям пожарной безопасности.

При выборе учитывают температурные режимы, механические нагрузки и совместимость с существующей инфраструктурой. Кабели с усиленной броней подходят для сложных условий, а легкие модели удобны для монтажа в кабельных каналах.

Подготовка трассы и способы укладки кабеля в грунт

Перед размещением оптического кабеля выполняется подготовка маршрута. Производится анализ почвы, уровня грунтовых вод, наличия подземных коммуникаций. Важно учитывать глубину промерзания, чтобы избежать повреждений в зимний период.

Разметка проводится с учетом минимизации пересечений с другими инженерными сетями. При необходимости прокладываются защитные трубы или гофроканал для дополнительной изоляции. В местах с повышенной нагрузкой используют усиленные короба.

Существуют несколько методов укладки. Траншейный способ предполагает рытье канала глубиной 0,7–1,2 м, засыпку песчаной подушки, размещение кабеля и последующую засыпку. Этот вариант подходит для большинства почв.

Бестраншейный метод применяется в городских условиях и местах с плотной застройкой. Используются направленное бурение, продавливание или прокол грунта. Технология сокращает сроки монтажа и снижает повреждение дорожного покрытия.

Для защиты от механических воздействий и агрессивной среды применяют бронированные кабели или укладку в полиэтиленовые трубы. В болотистых районах используют специальные гидроизолированные конструкции.

Выбор технологии зависит от характеристик местности, глубины залегания и требований к защите. Тщательная подготовка и правильный выбор метода обеспечивают надежность оптической магистрали.

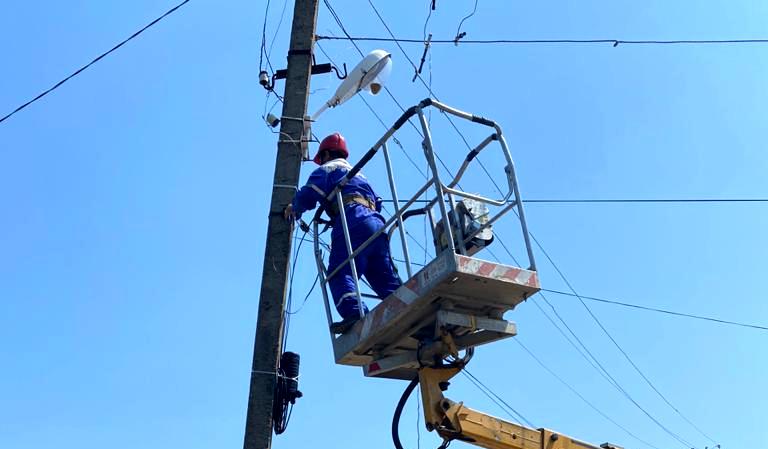

Монтаж подвесных волоконно-оптических линий: выбор опор и креплений

Выбор опорных конструкций и крепежных элементов влияет на устойчивость кабеля к механическим нагрузкам и внешним воздействиям. При проектировании учитывают рельеф, климатические условия, допустимые пролеты между опорами.

Для крепления кабелей используют натяжные зажимы, анкерные фиксаторы, спиральные стяжки. Выбор зависит от конструкции кабеля, массы и величины провиса.

При пересечении автомобильных трасс применяют высокие консоли, обеспечивающие минимальную высоту подвеса 6 м. В районах с сильными ветровыми нагрузками устанавливают демпфирующие устройства, снижающие вибрацию.

Опоры должны выдерживать нагрузки, связанные с массой кабеля, снеговыми и ветровыми воздействиями. В зонах с высоким уровнем обледенения применяют усиленные конструкции с дополнительными растяжками.

Сварка и соединение волокон: технологии и инструменты

Основные технологии сварки

Процесс сварки подразумевает слияние двух оптических волокон с помощью дугового разряда, при этом волокна плавятся и сливаются в единую структуру. Для этого используются следующие технологии:

• Технология сварки по центру сердцевины – позволяет достичь минимальных потерь, так как волокна точно выравниваются по центру, обеспечивая качественное соединение.
• Технология сварки по оболочке – применяется в менее критичных участках, когда допустимы небольшие погрешности в совмещении волокон.

Инструменты для сварки

Для качественного выполнения сварки необходимо использовать высокоточные инструменты:

• Стриппер– предназначен для удаления защитного слоя с волокна перед сваркой.
• Алмазный скалыватель – обеспечивает идеально ровный срез на концах волокон для дальнейшего слияния.
• Сварочный аппарат– используется для соединения волокон при точной настройке температуры и давления, контролируя минимальные потери.
• Оптический рефлектометр – используется для контроля качества сварных соединений и диагностики возможных дефектов.

Механическое соединение волокон

Для соединения волокон могут применяться механические муфты, которые проще в установке, но их использование может привести к большему уровню потерь сигнала. Такой метод предпочтителен в случаях, когда требуется временное или не слишком критичное соединение.

Правильный выбор метода сварки и использования соответствующих инструментов обеспечит долговечность и высокое качество работы трассы, минимизируя затухания и улучшая стабильность передачи данных.

Тестирование и диагностика волоконно-оптических линий после монтажа

После завершения монтажа кабелей и трасс волоконной оптики важно провести серию тестов для проверки качества и целостности установки. Это позволяет гарантировать высокую производительность и надежность системы связи в дальнейшем. В процессе диагностики следует учитывать несколько ключевых аспектов.

Тестирование включает в себя:

• Проверка целостности оптики. Использование визуальных инспекторов для выявления повреждений волокон. Также применяются механические устройства для контроля изломов или разрывов.
• Измерение потерь в волокне.Это важно для оценки состояния оптического кабеля. Для этого применяется оптический рефлектометр (OTDR), который позволяет выявить места с повышенными потерями или неправильным соединением.
• Тестирование соединений и адаптеров. Контроль всех точек стыковки и соединений волокон. Использование специализированных приборов позволяет обнаружить дефекты, такие как плохие контакты или недостаточную герметичность соединений.
• Определение параметров отражений. Применение OTDR для проверки отражений в соединениях и волокнах. Высокий уровень отражений может привести к снижению качества передачи данных.

Для проверки монтажа подвесных трасс важно учитывать влияние внешних факторов: механическое напряжение, вибрации, воздействие внешней среды. Необходимо убедиться, что кабели правильно закреплены, не подвержены растяжению или повреждениям при эксплуатации.

После всех тестов и анализа результатов следует составить отчет, который включает в себя выявленные дефекты и предложения по их устранению. Регулярное тестирование и диагностика волоконной оптики помогает избежать серьезных сбоев и обеспечивает стабильную работу связи на долгосрочную перспективу.

Обслуживание и ремонт волоконно-оптического кабеля

Техническое обслуживание и восстановление оптических кабелей играют ключевую роль в обеспечении их надежной работы. Монтаж таких изделий требует особого внимания к качеству соединений и защиты от внешних повреждений. В процессе эксплуатации кабель подвергается воздействию различных факторов, таких как механическое повреждение, коррозия или воздействие высоких и низких температур.

Диагностика повреждений начинается с проверки целостности покрытия и волокон внутри кабеля. Для обнаружения дефектов часто используются специализированные приборы, такие как OTDR (оптический рефлектометр), который позволяет точно определить место повреждения и тип нарушения. Кроме того, важно проверить прочность соединений, которые могут ослабевать со временем или из-за вибраций.

Восстановление поврежденных участков включает в себя несколько этапов. Первый шаг – это поиск поврежденного участка с помощью точных измерений. После этого выполняется разрезка кабеля в месте дефекта. Важно, чтобы в процессе восстановления волокна были правильно соединены с минимальными потерями. Для этого используют сварку волокон, при которой соединения достигают максимально возможной прочности и надежности.

Особое внимание уделяется обслуживанию подвесных трасс, где кабель подвергается большому механическому напряжению. В таких случаях могут возникать проблемы с натяжением, что приводит к растяжению или перегибу оптического кабеля. Для предотвращения повреждений необходимо регулярно проверять систему подвеса и при необходимости заменять или укреплять опоры.

При ремонте оптического кабеля важно учесть тип материала и способ монтажа, поскольку это влияет на методы соединения и уровень потерь в сети. В случае старых трасс может понадобиться полный демонтаж поврежденных участков с заменой на более новые и устойчивые к внешним воздействиям модели.

Для поддержания кабелей в работоспособном состоянии важно проводить профилактические осмотры. Ремонт и обслуживание должны быть регулярными и соответствовать техническим требованиям для обеспечения долгосрочной эксплуатации системы без перебоев.
