Прокладка кабелей ЛВС: методы, нормы и практические рекомендации

Содержание:

• Прокладка кабелей ЛВС: практическое руководство
• Выбор типа кабеля для локальной сети: критерии и особенности
• Методы прокладки кабеля: открытый, скрытый, в лотках и гофре
• Расчет длины и трассировки кабельных линий: ошибки и их предотвращение
• Организация укладки в серверных, стойках и коммутационных шкафах
• Защита кабелей от помех, повреждений и внешних воздействий
• Проверка соединений и тестирование работоспособности сети
• Вопрос-ответ

Грамотное формирование информационной инфраструктуры предприятия требует тщательного проектирования и точности на каждом этапе работ. Ошибки в этом процессе могут привести к перебоям в передаче данных, увеличению временных затрат на обслуживание и сложностям при модернизации. Чтобы обеспечить бесперебойную работу сети, важно учитывать не только технические характеристики используемых материалов, но и особенности объекта, где проводится монтаж.

Ключевым фактором надежности сетевых соединений является правильный выбор маршрутов. Они должны обеспечивать минимальную длину соединений, удобный доступ для технического обслуживания и соответствовать требованиям пожарной безопасности. Особое внимание уделяется предотвращению электромагнитных помех – например, необходимо соблюдать минимальные расстояния от источников высокочастотных излучений и прокладывать линии в специальных экранированных коробах при работе в условиях повышенной электромагнитной нагрузки.

Дополнительно стоит учитывать механические нагрузки, которым будут подвергаться линии связи. При использовании кабельных лотков и гофрированных труб следует заранее оценить возможные изгибы, чтобы избежать повреждения оболочки. В офисных помещениях применяют декоративные короба, которые не только защищают коммуникации от внешних воздействий, но и упрощают доступ к ним при необходимости замены или модернизации. В промышленных условиях используются стальные или алюминиевые конструкции, способные выдерживать агрессивные факторы окружающей среды.

Безопасность – еще один важный аспект. При создании сети следует использовать огнестойкие материалы и избегать размещения коммуникаций вблизи систем отопления. Дополнительная защита от возгорания обеспечивается применением самозатухающих оболочек и негорючих кабельных каналов. Регулярное тестирование всех соединений после установки позволяет выявить потенциальные проблемы и устранить их до ввода системы в эксплуатацию.

Прокладка кабелей ЛВС: практическое руководство

Размещение соединительных линий внутри помещений и по территории требует соблюдения строгих правил. Ошибки на этом этапе ведут к сбоям сети, трудоемкому ремонту и сокращению срока службы инфраструктуры.

• Выбор трассы.Избегайте параллельного прохождения с силовыми линиями во избежание электромагнитных помех. Минимизируйте количество изгибов, следите за радиусами поворотов.

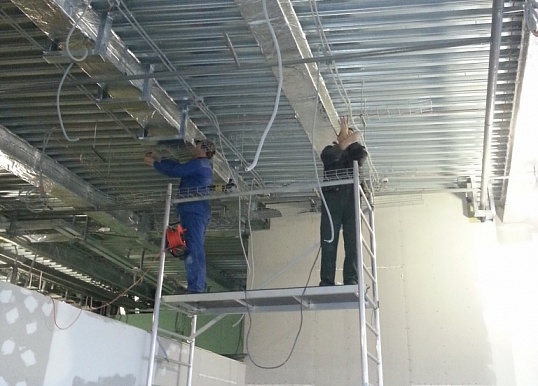

• Тип кабеленесущих конструкций. Внутри зданий применяют лотки, короба, гофрированные и гладкие трубы. Открытая проводка требует использования сертифицированных крепежных элементов.
• Монтаж в фальшполах и потолках. Обеспечьте доступ для обслуживания. Маркируйте элементы системы.
• Запас по длине.Оставляйте резерв в местах подключения (не менее 30 см). Это упростит коммутацию и возможные изменения конфигурации сети.
• Отдельные магистрали.Сегментируйте каналы передачи данных, учитывая категории и назначение линий.

Работы завершают тестированием. Используют кабельные тестеры, проверяют целостность, уровень затухания и перекрестные наводки. Только после успешных испытаний переходят к настройке активного оборудования.

Выбор типа кабеля для локальной сети: критерии и особенности

От качества соединений зависит стабильность работы сети. Основные параметры, которые необходимо учитывать при выборе: категория, экранирование, материал жил и допустимая длина сегмента.

Категория. Наиболее распространены варианты от Cat5e до Cat8. Для большинства офисов и домов оптимален Cat6, поддерживающий скорость до 10 Гбит/с на расстоянии до 55 метров. Если требуется более высокая пропускная способность или защита от помех, стоит рассмотреть Cat7 и Cat8.

Экранирование. В условиях сильных электромагнитных наводок лучше использовать модели с защитой от внешних воздействий. S/FTP или F/UTP снижают влияние помех, что особенно актуально для промышленных объектов и серверных.

Материал жил. Медные проводники обеспечивают меньшие потери сигнала, чем омеднённый алюминий (CCA). Хотя второй вариант дешевле, его использование в сетях с высокой нагрузкой может привести к нестабильной работе.

Длина. Для стандартных витых пар максимальное расстояние без усиления сигнала составляет 100 метров. При превышении этого значения возможны задержки и потери данных.

Выбирая подходящий вариант, важно учитывать условия эксплуатации, требуемую скорость передачи и потенциальные помехи. Грамотный подбор обеспечит стабильную работу сети без необоснованных затрат.

Методы прокладки кабеля: открытый, скрытый, в лотках и гофре

Выбор способа размещения проводников зависит от условий эксплуатации, требований к безопасности и удобства обслуживания. Рассмотрим основные варианты.

При выборе технологии монтажа важно учитывать нагрузку на сеть, условия окружающей среды и возможные требования к пожарной безопасности.

Расчет длины и трассировки кабельных линий: ошибки и их предотвращение

Неверный расчет длины проводников может привести к перерасходу материалов или нехватке при монтаже. Ошибки чаще всего связаны с неправильной трассировкой, игнорированием препятствий и недооценкой запаса на прокладку.

• Игнорирование высоты и сложных участков. Прямое измерение расстояния между точками без учета вертикальных подъемов, обходов колонн, вентиляционных шахт и других препятствий приводит к заниженным расчетам.
• Недостаточный запас на изгибы и соединения.При углах поворота и укладке в гофру или кабель-канал добавляется дополнительная длина. Рекомендуемый запас – 5–10% от расчетной длины.
• Отсутствие учета точек коммутации.Необходимо учитывать расстояние до распределительных коробок, стоек, розеток, а не только между конечными устройствами.
• Ошибки при прокладке в лотках и каналах. В местах пересечений и соединений требуется дополнительная длина, особенно при групповой укладке.
• Использование неточных планов. Расчеты по устаревшим чертежам или без учета реального расположения оборудования приводят к несоответствию проекта и фактических условий.

Для точного расчета:

1. Составьте детальную схему с учетом всех препятствий и точек подключения.
2. Используйте лазерные дальномеры или рулетки для измерений, учитывая высоту трассы.
3. Добавляйте 5–15% запаса в зависимости от сложности маршрута.
4. Проверяйте соответствие реального объекта проектным данным перед закупкой материалов.

Правильный расчет длины позволит избежать ненужных расходов, простоев и доработок при монтаже.

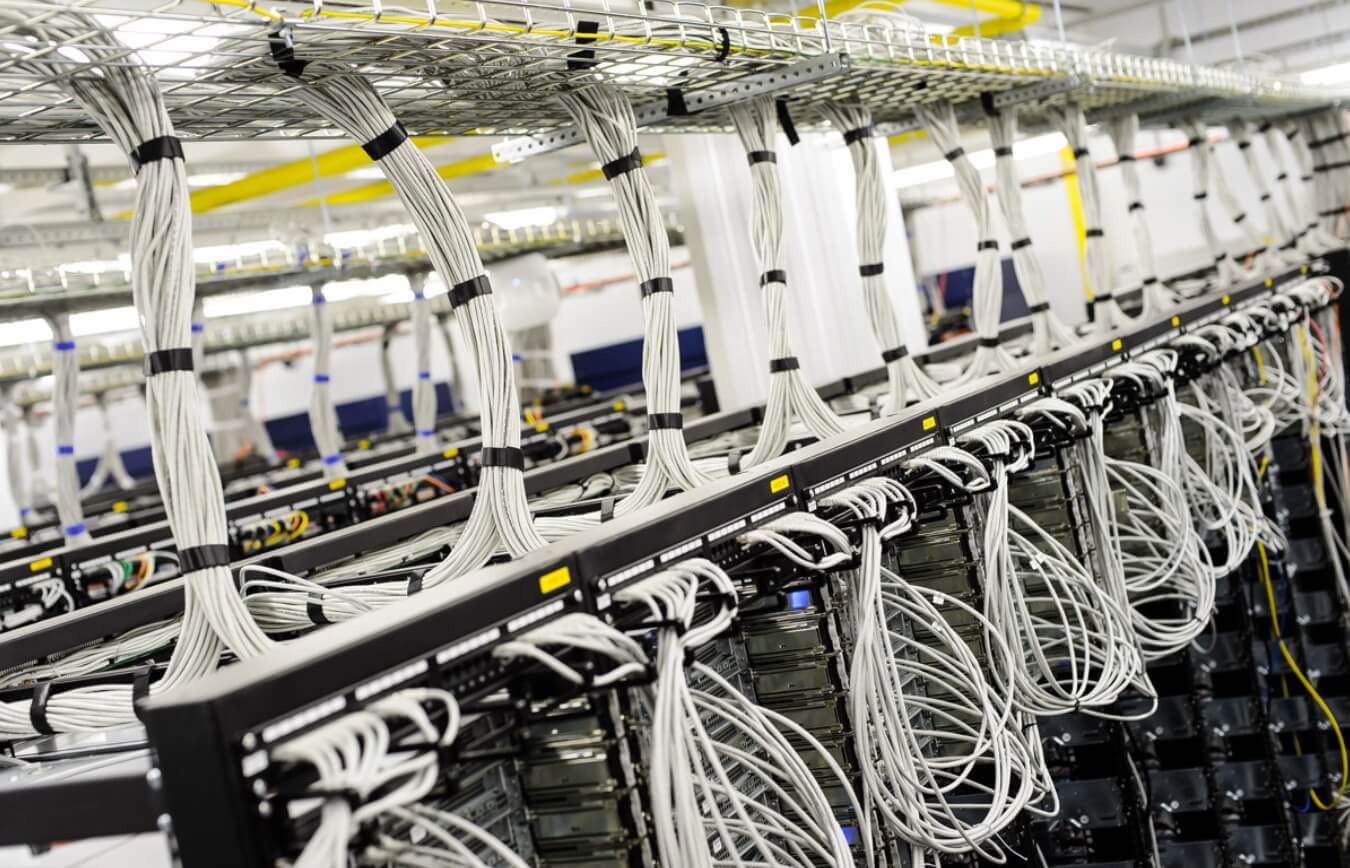

Организация укладки в серверных, стойках и коммутационных шкафах

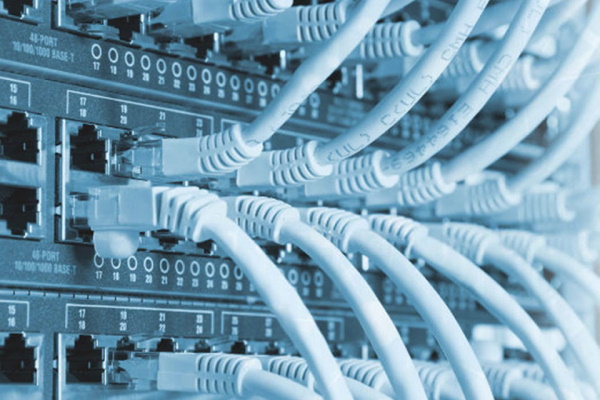

Правильное размещение проводов в серверных помещениях и телекоммуникационных стойках снижает риск перегрева, упрощает обслуживание и минимизирует вероятность отказов. Для этого используют кабель-менеджмент, соответствующие аксессуары и продуманную маршрутизацию.

При вертикальной организации в шкафах устанавливают металлические или пластиковые лотки с направляющими. Горизонтальные маршруты формируются с использованием пластиковых каналов с крышками или гибких гофрированных труб. Все элементы фиксируются с учетом радиусов изгиба, чтобы исключить механические повреждения и ухудшение сигнала.

Для идентификации применяют цветовую маркировку или бирки с четкой нумерацией. Такой подход ускоряет диагностику и сокращает время устранения неисправностей. Особое внимание уделяют группировке: линии питания прокладывают отдельно от сигнальных жгутов, чтобы избежать электромагнитных помех.

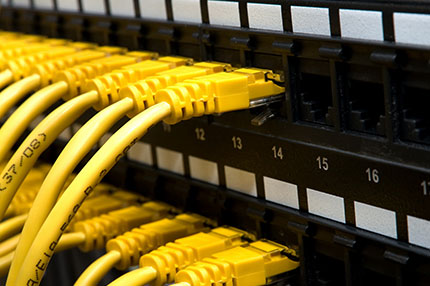

В стойках и шкафах рекомендуют использовать патч-панели, распределяя порты так, чтобы обеспечить удобный доступ к каждому разъему. Излишки длин аккуратно организуют с помощью велкро-ленты или специальных держателей, исключая хаотичное скопление.

Соблюдение этих принципов повышает надежность инфраструктуры и снижает затраты на её обслуживание.

Защита кабелей от помех, повреждений и внешних воздействий

Электромагнитные наводки снижают стабильность передачи данных. Для их минимизации применяют экранированные линии связи (FTP, STP) с заземлением экрана на одном конце. При монтаже важно избегать параллельного расположения с силовыми трассами. Оптимальная дистанция – не менее 30 см, в условиях высокой нагрузки – до 50 см. В местах пересечения проводников угол должен составлять 90 градусов.

Физическая защита включает в себя использование гофротруб, металлорукавов и пластиковых лотков. В производственных зонах предпочтительны стальные короба, исключающие механические повреждения. В местах с высокой проходимостью рекомендуется установка напольных каналов с усиленным корпусом.

Воздействие влаги приводит к деградации оболочки и окислению жил. В сырых помещениях применяют герметичные каналы. Наружные магистрали укладывают в полиэтиленовые или ПВХ-трубы с дренажными отверстиями для отвода конденсата. На вводах в здания устанавливают уплотнители.

Температурные перепады вызывают расширение и сжатие материала, что ведет к повреждению изоляции. Для защиты в условиях низких температур используют морозостойкие оболочки. В горячих цехах применяют термостойкие линии с силиконовой или фторопластовой защитой.

Грызуны повреждают оболочку, создавая риски короткого замыкания. В подвалах и чердаках применяют бронерукава, кабель-каналы из металла или оболочки с репеллентными добавками.

Химическая устойчивость важна в лабораториях и промышленных зонах. Здесь используют оболочку из полиуретана, не подверженную воздействию кислот и щелочей. При необходимости добавляют внешнюю защиту из ПВХ.

Проверка соединений и тестирование работоспособности сети

После установки всех компонентов сети важно убедиться в их правильной работе. Проверка соединений требует внимательного подхода к каждому элементу системы. Для этого следует использовать специализированные инструменты, такие как тестеры кабелей и мультиметры, которые позволяют определить наличие коротких замыканий, обрывов или неправильной проводки.

Первым шагом является проверка целостности всех соединений. Это можно выполнить с помощью тестера, который анализирует каждый провод на предмет неполадок. Важно проверить каждый кабель по отдельности, а не полагаться на общую проверку всех линий сразу. При использовании тестера необходимо убедиться в корректном подключении как на одной, так и на другой стороне соединения, чтобы избежать ошибок, связанных с недочетами на разных участках.

Далее следует тестирование передачи сигнала. Для этого можно использовать специальные приборы, которые имитируют нагрузку и измеряют скорость передачи данных. Это важно для оценки функциональности всей системы, поскольку даже небольшие дефекты в проводах могут значительно снизить производительность сети.

Рекомендуется проводить замеры скорости передачи и сравнивать полученные результаты с заявленными характеристиками компонентов. В случае несоответствия следует проверить возможные проблемы, такие как перегибы, излишние расстояния между устройствами или несоответствие стандартам соединений.

Кроме того, для оценки правильности работы сети необходимо тестировать уровень сигнала, особенно в случае беспроводных соединений. Это поможет обнаружить зоны с плохим приемом и вовремя откорректировать расположение оборудования для улучшения качества связи.

Завершающим этапом является проверка функциональности всех устройств, подключенных к сети. Нужно удостовериться в их корректной работе с другими элементами системы. Программное обеспечение, используемое для управления сетью, также должно пройти проверку на предмет ошибок и сбоев в работе.

Вопрос-ответ

Что включает в себя процесс прокладки кабелей ЛВС?

Процесс прокладки кабелей ЛВС (локальных вычислительных сетей) включает несколько этапов. На начальной стадии происходит выбор маршрута для кабелей, определение их типа и количество. Затем необходимо установить кабельные каналы, такие как трубы или лотки, через которые будут проложены кабели. Кабели прокладываются с учетом минимальных радиусов изгиба и без повреждений. После этого следует установка оборудования, которое соединяет кабели с устройствами сети. На заключительном этапе проверяется работоспособность всей системы, включая тестирование связи.

Какие типы кабелей используются при прокладке ЛВС?

При прокладке ЛВС могут использоваться различные типы кабелей в зависимости от требуемой скорости передачи данных и расстояния между устройствами. Наиболее распространены витая пара (категории 5e, 6 и 7) и оптоволоконные кабели. Витая пара подходит для коротких и средних расстояний, а оптоволокно применяется для более длинных соединений, обеспечивая высокую скорость и устойчивость к электромагнитным помехам. Важно выбрать правильный тип кабеля, чтобы соответствовать требованиям по пропускной способности сети и качеству сигнала.

Какие требования существуют к монтажу кабелей ЛВС?

При монтаже кабелей ЛВС важно соблюдать несколько требований для обеспечения надежности и безопасности сети. Кабели должны прокладываться так, чтобы они не подвергались механическим повреждениям и перегреву. Следует избегать острых углов, а радиус изгиба кабеля не должен быть меньше установленного стандарта. Кабели должны располагаться на расстоянии от источников электромагнитных помех, таких как электрические кабели или источники радиации. Также важно, чтобы прокладка кабелей соответствовала нормативам и стандартам, установленным для данного типа сети.

Как правильно выбрать оборудование для подключения кабелей ЛВС?

Выбор оборудования для подключения кабелей ЛВС зависит от нескольких факторов: типа кабеля, требуемой пропускной способности сети и особенностей архитектуры зданий. Для подключения витой пары чаще всего используются кросс-коммутаторы и розетки, которые обеспечивают надежное соединение. Для оптоволоконных кабелей необходимо использовать соответствующие коннекторы и коммутационные панели. Важно также учитывать поддерживаемые стандарты (например, 1000BASE-T для гигабитной сети или 10GBASE-T для 10-гигабитной сети), чтобы оборудование соответствовало потребностям в скорости передачи данных.

Как проводится тестирование системы после прокладки кабелей ЛВС?

После завершения прокладки кабелей ЛВС обязательно проводится тестирование системы для проверки ее работоспособности. Основной целью тестирования является удостовериться в том, что все кабели правильно подключены и обеспечивают стабильное соединение. Для этого используется специальное оборудование, такое как тестеры кабелей, которые проверяют целостность соединений и соответствие стандартам. Также тестируются параметры передачи данных, такие как скорость и потери сигнала. Если в процессе тестирования выявляются проблемы, они устраняются, и система повторно проверяется.

Какие требования предъявляются к прокладке кабелей ЛВС (локальных вычислительных сетей)?

Прокладка кабелей ЛВС должна учитывать несколько важных аспектов. Во-первых, необходимо выбирать кабели, соответствующие требованиям по скорости передачи данных и соответствующие стандартам. Также важно правильно распределять кабели, чтобы избежать их перекрытия и повреждения. Кабели должны укладываться в защитные каналы или трубки, чтобы минимизировать воздействие внешних факторов, таких как механические повреждения или перепады температуры. Необходимо также учитывать длину кабеля, так как его превышение может повлиять на качество сигнала и скорость сети. При проектировании прокладки следует учитывать особенности помещения, например, наличие высоких или низких температур, влажности, а также электромагнитные помехи, которые могут повлиять на работу сети.

Как правильно выбрать кабель для ЛВС и какие факторы при этом следует учитывать?

При выборе кабеля для ЛВС стоит учитывать несколько факторов. В первую очередь, важно учитывать тип кабеля: витая пара, коаксиальный кабель или оптоволоконный кабель. Для большинства офисных и домашних сетей чаще всего используется витая пара (например, категория 5e или 6), так как она предоставляет оптимальное соотношение стоимости и производительности для передачи данных на средние расстояния. Коаксиальные кабели применяются реже, а оптоволокно используется для больших расстояний и требует более высокой стоимости, но при этом обладает высокой пропускной способностью и защищенностью от помех. Также необходимо обращать внимание на толщину и материал изоляции кабеля, так как от этого зависит его долговечность и защита от внешних воздействий. Не менее важным параметром является класс защиты кабеля от помех (например, экранированный или неэкранированный). Важным фактором является и рабочая температура кабеля, особенно в условиях низких или высоких температур в помещении или на улице. Прежде чем прокладывать кабель, важно составить план расположения сети, чтобы минимизировать длину кабелей и снизить их стоимость.
