Монтаж волоконно-оптических линий связи: этапы, технологии и особенности
Содержание:
- Этапы монтажа ВОЛС
- Выбор типа оптоволоконного кабеля для различных условий
- Подготовка трассы перед прокладкой волоконно-оптической линии
- Методы прокладки ВОЛС: подземный, воздушный, внутренний
- Сварка оптических волокон: настройка оборудования и технологии соединения
- Тестирование и измерения после монтажа ВОЛС
- Типовые ошибки при установке ВОЛС и способы их устранения
- Вопрос-ответ
Перед началом работ важно определить тип оптоволокна, подходящий для условий эксплуатации. Внутренние магистрали прокладываются с учетом требований пожарной безопасности, а наружные линии должны выдерживать температурные перепады и механические нагрузки. Также учитываются способы укладки – воздушный, подземный или комбинированный.
Ключевой этап – подготовка трассы. Необходимо расчистить маршрут, обеспечить защиту кабеля от повреждений и определить оптимальные точки соединений. Ошибки на этом этапе приводят к увеличению затухания сигнала и сокращению срока службы системы.
Соединение волокон выполняется методом сварки или механическими соединителями. Сварка снижает потери на стыках и повышает долговечность магистрали. Для механических разъемов требуется точное совмещение торцов и использование специальных гелей, уменьшающих отражение сигнала.
Финальный этап – тестирование. Проверяются затухание, отражение сигнала и целостность соединений. Используются рефлектометры, измерители мощности и источники оптического излучения. Качественная диагностика позволяет выявить дефекты и избежать проблем при эксплуатации сети.
Этапы монтажа ВОЛС
Прежде чем приступить к развертыванию оптической линии, необходимо выполнить детальную подготовку. Анализ маршрута, выбор кабельной продукции и согласование технических решений позволят избежать проблем на этапе прокладки.
Разметка трассы – ключевой этап. Определяются точки прохода, места установки коммутационного оборудования, учитываются особенности рельефа, наличие инженерных коммуникаций. Важно соблюдать минимальные радиусы изгиба кабеля, избегать механических нагрузок.
Способы укладки зависят от условий местности. В грунт кабель помещается с учетом глубины промерзания, защиты от повреждений и нормативных требований. При воздушной прокладке учитывается натяжение, ветровая нагрузка, расстояние до объектов. Внутри зданий используются лотки, трубы или специальные короба.

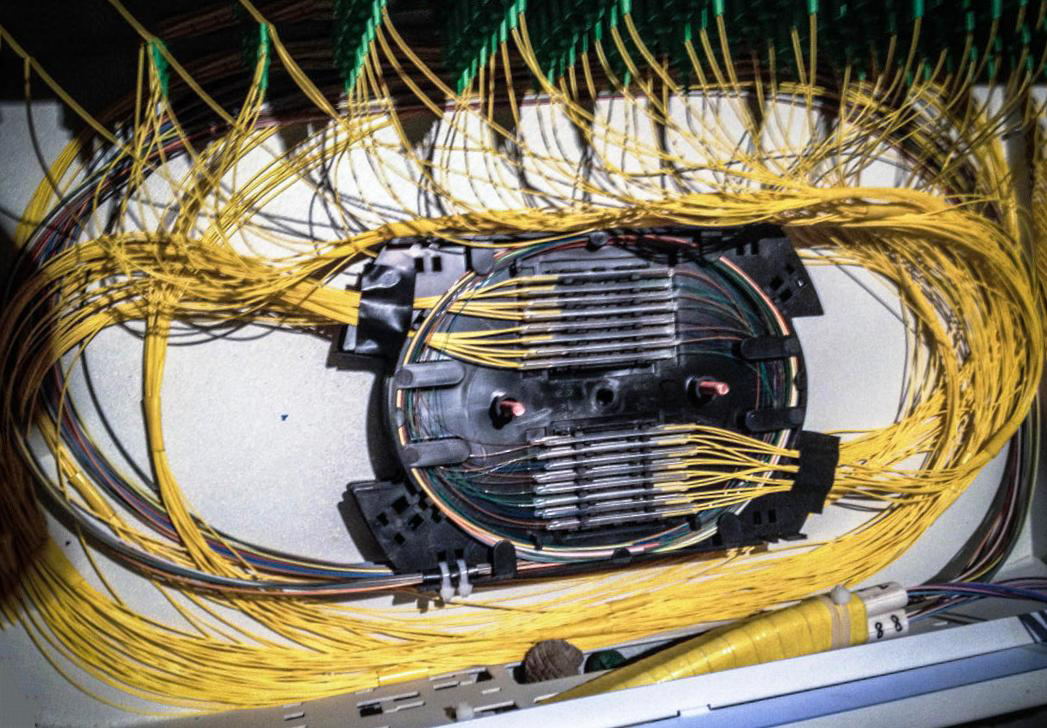

Сварка и коммутация требуют высокой точности. Перед соединением волокна очищаются, торцы подготавливаются с помощью скалывателя. После сварки каждый стык проверяется рефлектометром. Оптические боксы и кроссы обеспечивают надежное крепление и защиту.
Тестирование завершает работы. Контроль параметров осуществляется измерительными приборами. Анализируются затухание, целостность волокон, корректность схемы подключения. Только после успешных испытаний линия вводится в эксплуатацию.
Выбор типа оптоволоконного кабеля для различных условий

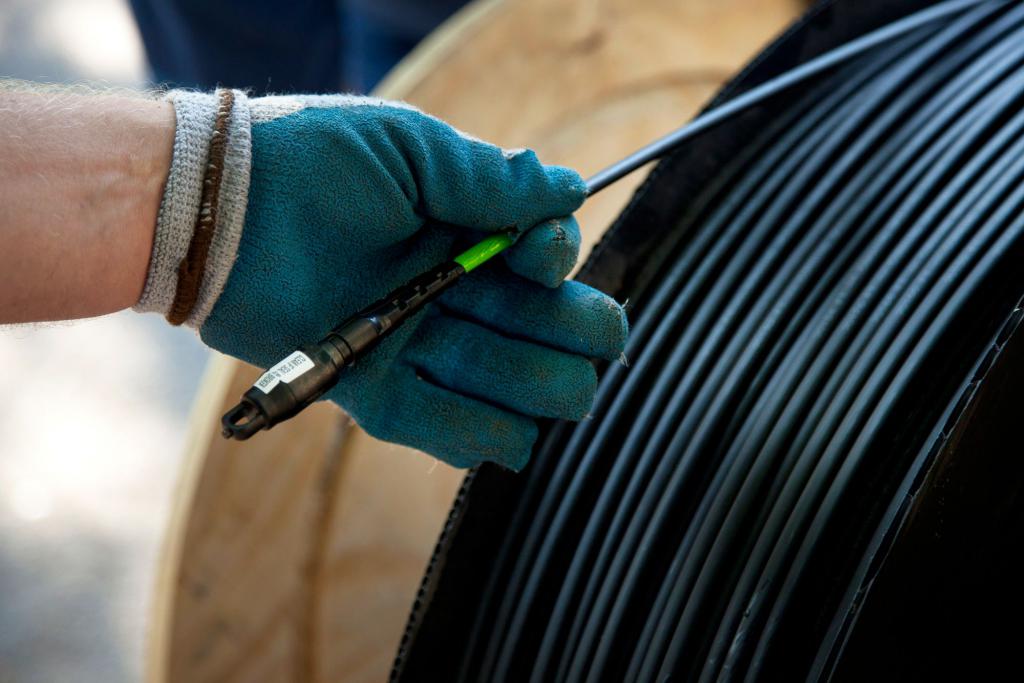

Правильный выбор кабеля зависит от среды эксплуатации, требований к пропускной способности и способа прокладки. Ошибки на этом этапе приводят к снижению надежности связи и дополнительным затратам.
Для подземных линий подходят модели с броней из стальных или диэлектрических элементов. Они защищают от механических повреждений, влаги, грызунов. В затопляемых зонах используют герметичные конструкции с заполнением гидрофобным гелем.
Для воздушного подвеса применяют самонесущие варианты с встроенным силовым элементом из стеклопластика или металла. Они выдерживают ветровые нагрузки, перепады температур и воздействие ультрафиолета. При использовании троса выбирают варианты без усиленного сердечника.
Для прокладки внутри зданий выбирают легкие, гибкие конструкции с малым радиусом изгиба. В пожаробезопасных зонах предпочтительны оболочки из негорючих материалов, соответствующие классу LSZH.
Для подводных линий требуются усиленные конструкции с многослойной защитой. Внешний слой из полиэтилена или стальной брони предотвращает разрушение от воды и давления грунта.
Грамотно подобранный кабель обеспечивает стабильную работу сети в любых условиях.
Подготовка трассы перед прокладкой волоконно-оптической линии
Перед прокладыванием кабельной линии необходимо тщательно подготовить маршрут. Это снижает риск повреждений, упрощает установку и продлевает срок эксплуатации сети.
- Анализ местности: определяются рельеф, тип грунта, наличие подземных и наземных коммуникаций. Для сложных участков разрабатываются альтернативные решения.
- Разрешительная документация: запрашиваются согласования от собственников земли, коммунальных служб, дорожных организаций.
- Разметка трассы: на местности обозначаются места укладки, точки поворотов, участки переходов через дороги, водоемы и другие препятствия.
- Расчистка полосы: удаляются деревья, кустарники, мусор, выравниваются неровности. При необходимости проводится дренаж.
- Подготовка грунта: при закладке в землю роются траншеи с соблюдением норм глубины и ширины. В сложных условиях применяются песчаные или гравийные подсыпки.
- Организация защиты: в местах с высоким риском повреждений применяются защитные трубы, бетонные короба, сигнальные ленты.
- Обеспечение безопасности: устанавливаются предупреждающие знаки, временные ограждения, при необходимости организуется объезд или обход рабочей зоны.
Грамотная подготовка маршрута сокращает время прокладки и минимизирует риск аварийных ситуаций.
Методы прокладки ВОЛС: подземный, воздушный, внутренний
Выбор способа размещения оптического кабеля определяется окружающими условиями, требованиями к защите линий и особенностями маршрута. Основные методы укладки включают подземный, воздушный и внутренний.

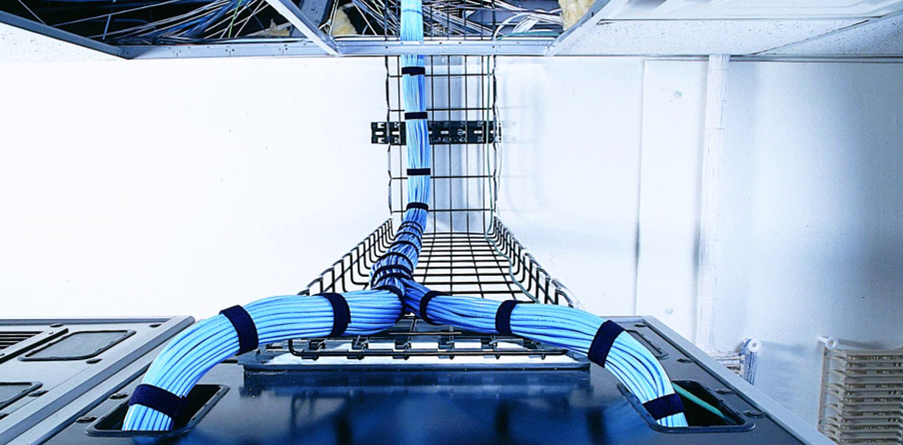

Метод | Описание | Преимущества | |
Подземный | Кабель размещается в траншеях, защитных трубах или канализации связи. Возможно применение метода горизонтального бурения. | Высокая защищенность от внешних воздействий, долговечность. | Сложность в ремонте, высокая стоимость работ. |
Воздушный | Оптика подвешивается на опорах ЛЭП, столбах связи или между зданиями. | Быстрая установка, доступность обслуживания. | Уязвимость к погодным условиям, необходимость в согласовании трассы. |
Внутренний | Прокладка внутри зданий, туннелей и коллекторов с использованием лотков, коробов или скрытой проводки. | Безопасность, защита от внешних факторов. | Ограничения по длине, необходимость учета архитектурных особенностей. |
Для выбора подходящего способа следует учитывать особенности рельефа, климат, требования к защите и технические нормы. В городских условиях чаще применяют подземный вариант, в сельской местности – воздушный. Внутренний способ актуален для офисов, дата-центров и жилых объектов.
Сварка оптических волокон: настройка оборудования и технологии соединения

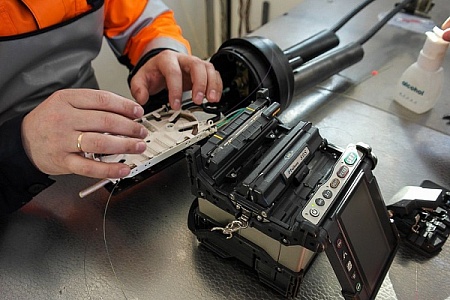

Перед началом работы необходимо подготовить сварочный аппарат и очистить его от пыли. Проверяют калибровку электродов, состояние линз и корректность параметров дуги. Используемые режущие элементы должны быть без повреждений, поскольку качество торцевания влияет на последующую стыковку.
Оптические волокна зачищают от защитного покрытия с помощью стриппера, избегая повреждения стеклянной сердцевины. Затем их промывают спиртовыми салфетками и проверяют на наличие микротрещин под микроскопом. После этого выполняется резка кливером, обеспечивающим минимальный угол скола.
Вставляют подготовленные концы в держатели сварочного аппарата и запускают процесс автоматического выравнивания. Важно контролировать параметры сварки: силу тока, продолжительность дуги и компенсацию смещения. Современные аппараты автоматически подбирают оптимальные режимы, но в сложных условиях требуется ручная корректировка.
После соединения волокна проходят тест на прочность – легким натяжением проверяют отсутствие механических дефектов. Затем место стыка помещают в термоусадочную гильзу и помещают в печь для герметизации. Окончательная проверка производится с использованием рефлектометра, анализируются потери и качество сварного шва.
Тестирование и измерения после монтажа ВОЛС
После завершения прокладки оптического кабеля необходимо провести контрольные проверки, чтобы убедиться в исправности соединений и качестве передачи данных. Это включает анализ параметров затухания, рефлектометрические исследования и проверку полярности волокон.
Первым этапом измерений является проверка затухания с использованием оптического тестера и источника излучения. Допустимые потери зависят от типа линии, но в среднем для одномодовых волокон на длине 1310 нм не должны превышать 0,35 дБ/км, а на 1550 нм – 0,22 дБ/км. Повышенные значения свидетельствуют о плохом стыке или повреждении.
Для выявления дефектов применяется оптический рефлектометр. Он позволяет определить расстояние до проблемных участков, оценить величину отраженного сигнала и выявить микроизгибы, заломы или некачественные сварные соединения. При анализе полученных графиков необходимо учитывать пороговые значения обратного рассеяния и отражения.
Дополнительно проверяется полярность соединений, особенно при использовании MPO-коннекторов. Ошибки в расположении волокон приводят к нарушению передачи сигналов в многоволоконных линиях.
После устранения возможных проблем составляется отчет с указанием всех измеренных параметров, их соответствия нормам и списка проведенных корректировок. Этот документ фиксирует состояние трассы и служит основой для последующих технических проверок.
Типовые ошибки при установке ВОЛС и способы их устранения
Нарушение технологии сварки оптических волокон
- Ошибка: Загрязнение торцов перед сваркой приводит к увеличению затухания и нестабильности соединения.
- Решение: Используйте спиртовые салфетки и безворсовые материалы для очистки. Применяйте проверенные методы центрирования волокон и контролируйте параметры дуги сварочного аппарата.
Неправильная прокладка кабеля
- Ошибка: Превышение минимального радиуса изгиба вызывает механические повреждения сердцевины, что приводит к потере сигнала.
- Решение: Соблюдайте рекомендации производителя по изгибу. Используйте кабельные лотки и гофрированные трубы для защиты от чрезмерных нагрузок.
Ошибки при разделке
- Ошибка: Чрезмерное снятие оболочки или неаккуратная работа с волокнами приводит к механическим повреждениям.
- Решение: Применяйте специализированные инструменты с регулируемой глубиной надреза. Следите за целостностью защитного покрытия во время работы.
Нарушение герметизации муфт
- Ошибка: Попадание влаги в соединительные элементы ускоряет деградацию компонентов и снижает долговечность линии.
- Решение: Используйте качественные герметики, следите за плотностью стыков, проверяйте муфты на герметичность перед закапыванием.
Некорректное тестирование
- Ошибка: Пропуск проверки соединений приводит к обнаружению проблем уже после завершения работ.
- Решение: Выполняйте измерения рефлектометром и оптическим тестером на каждом этапе. Сравнивайте результаты с расчетными параметрами.
Вопрос-ответ
Что такое монтаж волоконно-оптических систем (ВОС)?
Монтаж волоконно-оптических систем (ВОС) — это процесс установки и подключения волоконно-оптических кабелей, оборудования и компонентов, которые обеспечивают передачу данных с использованием света. Включает в себя прокладку кабелей, установку соединителей, спайку оптических волокон и настройку всей системы для обеспечения качественного сигнала.
Какие этапы включает в себя монтаж ВОЛС?
Процесс монтажа волоконно-оптической линии делится на несколько этапов. На первом этапе производится проектирование маршрута прокладки кабеля с учетом рельефа и особенностей здания или территории. Затем происходит подготовка и монтаж самого кабеля, установка необходимых креплений и защиты. В следующем шаге выполняется спайка волокон и проверка качества связи. Заключительный этап включает в себя настройку оборудования и тестирование системы на работоспособность.
Каковы требования к качеству монтажа волоконно-оптической сети?
Монтаж ВОЛС должен проводиться с учетом строгих стандартов и технических норм. Важно, чтобы кабель не подвергался механическим повреждениям, а соединения волокон были выполнены качественно, без потерь сигнала. Также необходимо учесть защиту от внешних факторов (влага, перепады температуры), а также правильную маркировку всех элементов системы для удобства обслуживания в будущем.
Что такое спайка волокон и почему она важна в процессе монтажа?
Спайка волокон — это процесс соединения двух оптических волокон с помощью специального оборудования, чтобы обеспечить минимальные потери сигнала. Этот этап критичен, так как от качества спайки зависит стабильность и скорость передачи данных в сети. Используются высокоточные инструменты, которые позволяют спаивать волокна с точностью до нескольких микрон.
Какие проблемы могут возникнуть при монтаже волоконно-оптической сети?
Во время монтажа ВОЛС могут возникнуть различные проблемы. Одна из них — неправильная укладка кабелей, что может привести к перегибам или механическим повреждениям. Также частыми являются ошибки в процессе спайки, которые могут вызвать сильные потери сигнала. Важно соблюдать все технологические нормы и использовать качественные материалы для предотвращения подобных проблем.
Какие этапы включает в себя процесс монтажа ВОЛС (волоконно-оптической связи)?
Процесс монтажа ВОЛС включает несколько ключевых этапов. Во-первых, проводится проектирование сети, где определяются маршруты прокладки кабеля и места установки оборудования. Затем начинается подготовка трассы: прокладываются каналы для кабелей, очищаются рабочие зоны. После этого идет монтаж самих оптических кабелей и соединение волокон с помощью сварки или использования коннекторов. На следующем этапе производится настройка оборудования и тестирование всей системы на соответствие заданным характеристикам. Заключительный этап — запуск системы в эксплуатацию и проверка работы на полной мощности.
Что нужно учитывать при монтаже ВОЛС в жилых и офисных зданиях?
При монтаже ВОЛС в жилых и офисных зданиях важно учитывать несколько факторов. Во-первых, следует соблюдать требования безопасности, особенно при прокладке кабелей через стены и перекрытия. Необходимо заранее согласовать с местными властями разрешения на установку, если это требуется. Также стоит продумать расположение оборудования и точек подключения, чтобы обеспечить удобство доступа к ним. Важно учитывать и характеристики самого здания: старые конструкции могут требовать дополнительных укреплений для монтажа. Тщательно проверяется качество материалов и оборудования, чтобы избежать возможных проблем в будущем. В случае с офисами особое внимание уделяется удобству для пользователей и быстродействию сети.
