Монтаж СКС и видеонаблюдения: основные этапы и особенности



Содержание:





Создание надежной инфраструктуры для передачи данных с камер требует точного планирования и выбора качественных материалов. Ошибки на этапе подготовки могут привести к помехам, задержке сигнала и снижению общей производительности системы. Оптимальная схема прокладки учитывает архитектурные особенности здания, источники возможных помех и требования к скорости передачи информации.



Выбор кабеля зависит от типа используемого оборудования и условий эксплуатации. Для небольших объектов часто применяют витую пару категории 5e или 6, способную передавать данные на расстояние до 100 метров без усилителей. В масштабных проектах предпочтение отдается оптоволоконным линиям, обеспечивающим высокую пропускную способность и устойчивость к электромагнитным помехам.



Важно учитывать способ прокладки: скрытый, открытый или комбинированный. В офисных зданиях и жилых комплексах коммуникации чаще прокладывают в кабель-каналах или за подвесными потолками. На промышленных объектах и складах возможен вариант крепления к несущим конструкциям с использованием гофрированных труб или металлорукавов для дополнительной защиты.



Размещение коммутационных узлов играет ключевую роль в стабильности работы системы. Шкафы и боксы с оборудованием устанавливают в технических помещениях с контролируемыми условиями температуры и влажности. Для крупных объектов применяют централизованные серверные комнаты, где обеспечивается бесперебойное питание и защита от перегрузок.



Корректный расчет нагрузки и резервирование каналов связи позволяют избежать перебоев в передаче данных. При проектировании крупных систем используется кольцевая топология или выделенные резервные линии. В сетях с большим количеством устройств рекомендуется разнести питание и передачу данных по разным магистралям, чтобы исключить влияние скачков напряжения.



Выбор кабеля и разъемов для СКС в системе видеонаблюдения



Правильный выбор кабеля и разъемов определяет стабильность работы системы. Ошибки на этом этапе ведут к потере сигнала, помехам и сокращению срока службы оборудования.





  • Коаксиальный кабель– подходит для аналоговых систем. Рекомендуется использовать RG-6 с медной центральной жилой и двойным экранированием.
  • Витая пара – оптимальный вариант для цифровых решений. Кабель категории 5e подходит для стандартных условий, а Cat 6 и выше предпочтительны при наличии помех.
  • Оптоволоконный кабель – используется при передаче данных на большие расстояния. Многомодовый вариант подойдет для средних дистанций, одномодовый – для значительных.



Материал жилы играет ключевую роль. Обмедненный алюминий дешевле, но хуже проводит сигнал и быстрее выходит из строя. Чистая медь гарантирует минимальные потери и долгий срок службы.



Изоляция должна соответствовать условиям эксплуатации. Для прокладки на улице выбирайте оболочку с защитой от ультрафиолета и влаги. Внутри помещений допустимо использование стандартных ПВХ-оболочек.



Выбор разъемов зависит от типа кабеля:



  • BNC– для коаксиального соединения. Байонетный механизм обеспечивает надежную фиксацию.
  • RJ-45 – для витой пары. Лучше использовать экранированные разъемы с позолоченными контактами.
  • SC, LC – для оптоволокна. LC удобнее для компактных распределительных узлов.



При выборе компонентов учитывайте соответствие стандартам, качество материалов и условия эксплуатации. Это позволит избежать сбоев и продлить срок службы системы.



Проектирование трасс кабельной системы с учетом видеокамер



Разработка маршрутов прокладки линий связи требует точного расчета и учета множества факторов. В первую очередь необходимо определить оптимальные пути для соединения устройств с центром обработки данных. Следует избегать длинных участков без технических узлов, что снижает риск потерь сигнала и упрощает дальнейшее обслуживание.





При прокладке линий внутри помещений важно учитывать архитектурные особенности здания. Кабели должны проходить по существующим кабель-каналам, а в случае их отсутствия – крепиться вдоль конструктивных элементов, обеспечивая минимальную длину трассы и удобный доступ для осмотра. Следует исключить пересечение с линиями электропитания во избежание помех.



На открытых территориях линии прокладываются с учетом рельефа местности и возможных механических воздействий. Для защиты от влаги и ультрафиолетового излучения используются герметичные кожухи и специальные короба. В местах с высокой проходимостью следует предусмотреть усиленные защитные конструкции, предотвращающие повреждения.



При выборе маршрута необходимо учитывать ограничения по радиусу изгиба проводников. Слишком резкие повороты увеличивают вероятность механических повреждений и ухудшают параметры сигнала. Оптимальные углы изгиба зависят от типа используемых материалов и указываются в технической документации.



Для наружных трасс важно предусмотреть систему молниезащиты и заземления. Это особенно актуально при прокладке линий вдоль металлических конструкций или на высоких опорах. Применение экранированных кабелей снижает влияние внешних электромагнитных помех.



Продуманное размещение распределительных узлов сокращает протяженность соединений и уменьшает количество соединительных элементов. Чем меньше точек коммутации, тем выше надежность всей системы.



Этап проектирования включает в себя детальную схему прокладки с указанием всех критически важных участков. Правильный расчет параметров линии позволяет обеспечить стабильную передачу данных и исключить необходимость частых доработок.



Монтаж распределительных шкафов и коммутационных панелей



Выбор места установки распределительного шкафа влияет на удобство эксплуатации и надёжность системы. Оптимально размещать его в центре кабельной инфраструктуры, учитывая вентиляцию, удобство доступа и защиту от внешних воздействий.





Перед фиксацией конструкции проверяют уровень поверхности. Допустимые отклонения не превышают 2 мм на метр длины. Для крепления применяют анкерные болты или стойки с регулировкой по высоте.

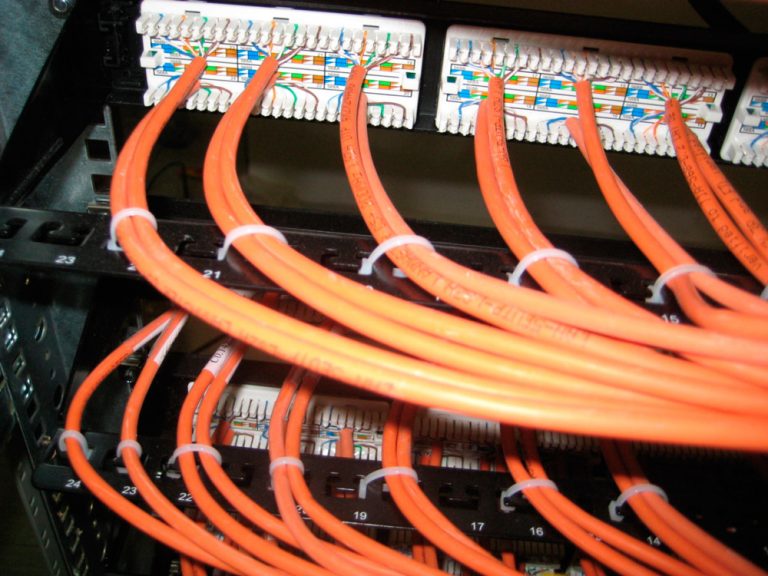

Размещение коммутационных панелей выполняется с учётом минимизации изгибов проводников. Максимальный радиус изгиба витой пары – не менее четырех диаметров кабеля, для оптоволокна – не менее 30 мм. Панели крепятся в верхней части шкафа, если предусмотрен пассивный обдув, или в нижней, если используется активная вентиляция.



Этап

Действие

Технические параметры

Подготовка

Проверка поверхности и разметка точек крепления

Отклонение не более 2 мм на 1 м

Крепление шкафа

Фиксация с использованием анкерных болтов

Диаметр анкеров от 10 мм

Установка панелей

Размещение с учётом маршрутизации кабелей

Радиус изгиба не менее 4D

Организация вентиляции

Распределение активных и пассивных зон охлаждения

Температура внутри не выше +35°C



После монтажа выполняется маркировка портов и проверка соединений. Кабели фиксируются нейлоновыми стяжками с шагом 30–40 см, исключая натяжение и перегибы.



Заключительный этап – тестирование соединений. Применяется кабельный анализатор с поддержкой измерения NEXT, RL и затухания сигнала. Результаты вносятся в техническую документацию.



Подключение и настройка активного оборудования для передачи видеосигнала



Для стабильной работы системы передачи изображения важно правильно подключить и настроить активные устройства. В основе лежат коммутаторы, медиаконвертеры и усилители сигнала, обеспечивающие передачу данных без потерь.





Выбор и подключение коммутаторов. Перед выбором сетевого коммутатора определите объем передаваемых данных. Для высококачественного изображения требуется гигабитный канал. Подключение выполняется по схеме звезды, где центральное устройство соединяет все точки. Включите питание, подключите кабели в соответствующие порты, проверьте индикаторы активности.



Настройка коммутаторов. Перейдите в интерфейс управления через веб-браузер. Включите поддержку протокола IGMP Snooping для оптимизации трафика. При необходимости настройте VLAN, чтобы разделить потоки и избежать перегрузки.



Использование медиаконвертеров. Если требуется передача сигнала на значительное расстояние, применяются медиаконвертеры, преобразующие данные из электрического в оптический формат. Подключите кабель к входному разъему, соедините оптоволоконную линию, проверьте индикаторы. Убедитесь, что скорость передачи совпадает с характеристиками остальных компонентов.



Усиление сигнала. При потере качества на длинных линиях применяют ретрансляторы. Они усиливают сигнал, предотвращая искажения. Установите их в местах с максимальными потерями, подключите питание и входной кабель, затем соедините выход с дальнейшей линией.



Финальное тестирование. После подключения всех элементов проверьте корректность работы: запустите передачу изображения, убедитесь в отсутствии задержек и потерь. При обнаружении проблем проверьте конфигурацию сети, исправность кабелей и активных устройств.



Организация защиты СКС от помех и внешних воздействий



Для минимизации электромагнитных наводок применяется экранированная витая пара с фольговым или медным плетёным слоем. В зонах с высоким уровнем индустриальных помех используют кабели категории F/FTP или S/FTP, где каждая пара экранирована отдельно.





Трассы следует прокладывать вдали от силовых линий, особенно от кабелей, работающих с напряжением выше 220 В. Пересечения выполняются под прямым углом, чтобы снизить индуктивные влияния. Оптимальное расстояние до высоковольтных проводников – не менее 30 см.



Дополнительную защиту обеспечивает металлический лоток с заземлением, который экранирует сигнальные цепи. Если используются пластиковые короба, рекомендуется укладка медной ленты с подключением к шине заземления.



Во избежание деградации сигнала при внешних механических воздействиях кабель прокладывается в гибких металлорукавах или жёстких трубах. В местах поворотов важно соблюдать радиус изгиба, указанный производителем.



Для защиты от атмосферных разрядов наружные участки оснащаются грозозащитными разрядниками и экранирующими элементами. Внутренние линии подключаются через фильтры, гасящие импульсные скачки напряжения.



Оборудование соединяется через патч-панели с заземляющими шинами, обеспечивающими отводу наведённых токов. Коммутационные шкафы подключаются к контуру молниезащиты здания, предотвращая повреждения электроникой при грозовых разрядах.



Тестирование и проверка работоспособности системы после монтажа



После завершения установки необходимо провести комплексную диагностику, чтобы убедиться в стабильности и надежности соединений. Это позволит исключить ошибки, влияющие на передачу данных и корректность работы оборудования.





  • Проверка кабельных линий: используйте специализированные тестеры для оценки целостности проводников, уровня затухания сигнала и отсутствия коротких замыканий. Для оптоволоконных каналов применяются рефлектометры и источники лазерного излучения.
  • Анализ качества сигнала: замерьте уровень потерь на каждом участке, особенно на разъемах и соединительных элементах. Для коаксиальных трасс и витой пары важно учитывать паразитные наводки и перекрестные помехи.
  • Тестирование электропитания: проверьте стабильность напряжения на всех узлах. Перепады или просадки могут приводить к сбоям в передаче данных.
  • Настройка и проверка активного оборудования:оцените корректность конфигурации коммутаторов, маршрутизаторов и серверных узлов. Убедитесь, что все устройства обмениваются данными без задержек и потерь пакетов.
  • Испытание нагрузки: смоделируйте пиковую нагрузку с помощью генераторов трафика и симуляторов многопоточных соединений. Это поможет выявить узкие места.
  • Контроль резервных каналов:отключите основной источник сигнала и убедитесь, что система корректно переключается на дублирующую линию.
  • Оценка качества изображения и записи: проверьте параметры видеопотока – разрешение, частоту кадров, битрейт. Убедитесь, что архивное хранилище фиксирует данные без потерь.



После выполнения всех тестов составьте отчет с результатами измерений, выявленными проблемами и рекомендациями по их устранению. Это поможет избежать непредвиденных сбоев и повысит надежность работы оборудования.



Вопрос-ответ



Какие этапы включает монтаж СКС для системы видеонаблюдения?

Монтаж структурированной кабельной системы (СКС) для видеонаблюдения проходит несколько основных этапов. Сначала выполняется проектирование, включающее выбор оборудования, трассировку кабелей и расчет нагрузки на сеть. Затем осуществляется прокладка кабеля – в стенах, кабельных лотках или гофре. После этого устанавливаются коммутационные элементы: патч-панели, розетки, кроссы. Далее выполняется подключение оборудования, настройка коммутаторов и тестирование системы. Завершается процесс документированием схемы подключения и проверкой работоспособности всех узлов.



Какой тип кабеля лучше использовать для СКС в системе видеонаблюдения?

Выбор кабеля зависит от требований системы. Для IP-камер чаще всего используют витую пару категории 5e или 6, обеспечивающую передачу данных и питание по технологии PoE. Для аналоговых систем применяют коаксиальный кабель с медной жилой, например, RG-59 или RG-6. В условиях агрессивной среды или при необходимости защиты от электромагнитных помех целесообразно использовать экранированный кабель (FTP, STP). Также важны огнестойкость и соответствие стандартам безопасности.



Можно ли интегрировать систему видеонаблюдения в уже существующую СКС?

Да, но необходимо учитывать несколько факторов. Во-первых, пропускной способности сети должно быть достаточно для передачи видеопотоков без перегрузки других сервисов. Во-вторых, если используется PoE, коммутаторы и кабельная разводка должны поддерживать требуемый уровень мощности. В-третьих, возможны проблемы с задержками в передаче данных, если сеть перегружена. Перед интеграцией рекомендуется провести аудит СКС и при необходимости модернизировать оборудование.



Какие ошибки чаще всего допускаются при монтаже СКС для видеонаблюдения?

Распространенные ошибки включают в себя неправильный выбор кабеля и коннекторов, превышение допустимой длины трассы без усилителей сигнала, слабую защиту от внешних помех, неправильное заземление и отсутствие резерва по емкости сети. Также встречаются проблемы с небрежной прокладкой кабелей, что приводит к их повреждению, а в дальнейшем — к перебоям в работе системы. Все эти недочеты можно избежать при грамотном проектировании и соблюдении технологических норм монтажа.



Какие основные этапы включает монтаж СКС для системы видеонаблюдения?

Процесс монтажа структурированной кабельной системы (СКС) для видеонаблюдения включает несколько ключевых этапов. Сначала проводится проектирование, где определяется необходимая схема кабельных трасс, учитываются требования к передаче данных и электропитанию камер. Затем выполняется прокладка кабелей – для этого используются кабельные каналы, лотки или скрытые проводки. После прокладки производится коммутация, то есть подключение кабелей к патч-панелям, коммутаторам и другим сетевым устройствам. Завершающий этап – тестирование системы: проверяется целостность соединений, качество передачи данных и работоспособность всех устройств. Важно также учитывать защиту от помех и резервирование каналов, чтобы обеспечить стабильную работу видеонаблюдения.
