Монтаж локальной сети
Содержание:
- Монтаж локальной вычислительной сети: пошаговое руководство
- Выбор кабелей и коннекторов для локальной сети
- Правила прокладки кабельных трасс внутри помещений
- Установка коммутационного оборудования и сетевых узлов
- Настройка сетевых параметров после физического монтажа
- Методы тестирования соединений и устранение неполадок
- Документирование структуры сети и схем подключения
- Вопрос-ответ
Перед началом работ проводится детальный анализ: составляется схема расположения точек доступа, определяется маршрут кабелей, учитываются возможные препятствия. Ошибки на этом этапе приводят к сложностям в эксплуатации, снижению скорости передачи данных и увеличению затрат на обслуживание.
Для соединения оборудования применяются экранированные и неэкранированные витые пары, оптоволоконные линии или коаксиальные кабели. Выбор зависит от требуемой пропускной способности и условий эксплуатации. Например, в офисах часто используют медные провода категории 5e или 6, а для высокоскоростных соединений на больших расстояниях – оптоволокно.
Ключевое значение имеет правильная укладка: провода не должны пересекаться с силовыми линиями, изгибы выполняются с учетом минимального радиуса, исключается натяжение. При необходимости используются кабель-каналы, гофротрубы или лотки.
После прокладки проводится тестирование – проверяется целостность соединений, уровень затухания сигнала, соответствие требованиям стандарта. Без этого этапа возможны перебои в работе оборудования и снижение скорости передачи данных.
Грамотно выполненные работы обеспечивают стабильную связь, высокую пропускную способность и долгий срок службы инфраструктуры. При необходимости модернизации или расширения заранее продуманная схема значительно упрощает процесс.

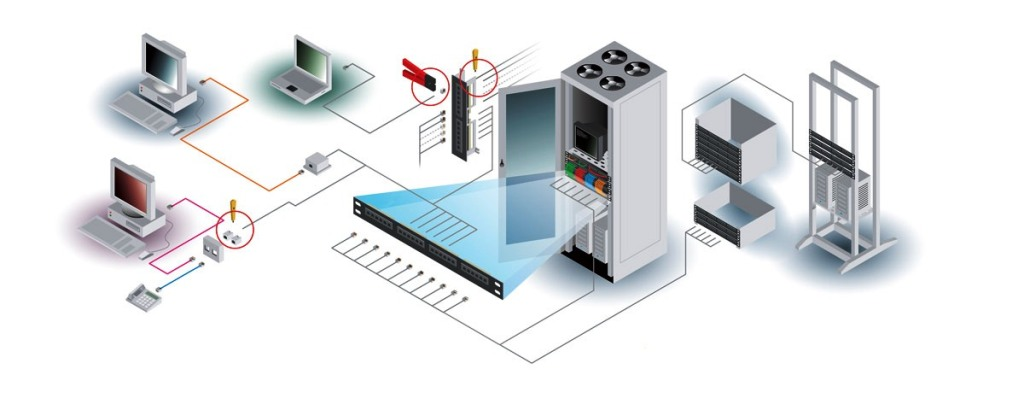

Монтаж локальной вычислительной сети: пошаговое руководство
Перед началом работ необходимо составить детальную схему с указанием точек подключения, длины кабелей и размещения активных элементов.
Подготовка
- Выбор типа кабеля (витая пара, оптоволокно) с учетом пропускной способности и условий прокладки.
- Приобретение разъемов, коммутационных панелей, маршрутизаторов, коммутаторов и прочего оснащения.
- Разметка трассы с учетом электромагнитных помех, препятствий и удобства дальнейшего обслуживания.
Прокладка и соединение
- Фиксация кабельных трасс с применением лотков, гофры или кабель-каналов.
- Обжим коннекторов RJ-45 с тестированием каждого соединения.

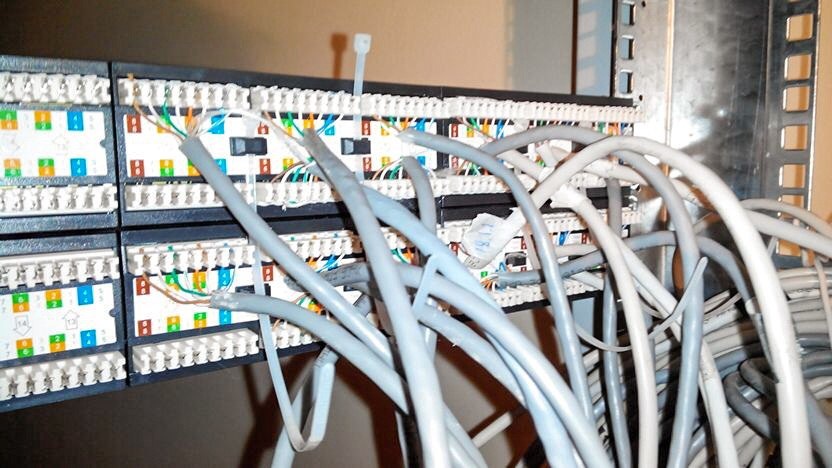

- Установка коммутационных панелей, распределительных шкафов, настройка кабельной организации.
Настройка и тестирование
- Подключение активного оснащения, настройка IP-адресов, VLAN, безопасности.
- Проверка пропускной способности, стабильности соединений, устранение выявленных неисправностей.
- Документирование схемы соединений, параметров конфигурации и расположения элементов.
Грамотно организованная система обеспечит бесперебойную работу устройств и возможность быстрого расширения без серьезных изменений.
Выбор кабелей и коннекторов для локальной сети
Правильный подбор проводников и разъемов определяет надежность вычислительной инфраструктуры. Для передачи данных применяются витая пара, оптоволокно и коаксиальный кабель, каждый из которых подходит для разных условий.
Категории витой пары
Медные кабели с витыми жилами остаются основным решением для большинства рабочих станций и серверных комнат. Чаще всего используются:
- Cat5e – бюджетный вариант с пропускной способностью до 1 Гбит/с на расстоянии до 100 метров.
- Cat6 – снижает уровень помех, поддерживает 10 Гбит/с на расстоянии до 55 метров.
- Cat6a – экранированный аналог, позволяющий передавать 10 Гбит/с на 100 метров.
- Cat7 и Cat8 – предназначены для дата-центров, обеспечивая сверхвысокую скорость.
Оптоволоконные линии
При необходимости протяженных соединений или минимального уровня помех выбирается оптический кабель. Он бывает одномодовым (дальние расстояния, высокая скорость) и многомодовым (короткие трассы, дешевле в установке).
Коннекторы и их особенности
Для соединения медных линий применяются разъемы RJ-45, различающиеся по типу оболочки (неэкранированные UTP или экранированные STP/FTP). Оптические линии используют SC, LC и ST коннекторы, выбираемые по характеристикам используемых трансиверов и оборудования.
Качественные комплектующие предотвращают потери сигнала и обеспечивают стабильную передачу данных. Выбирая проводники и разъемы, учитывайте длину трассы, уровень электромагнитных помех и требования к скорости соединения.
Правила прокладки кабельных трасс внутри помещений
Корректное выполнение укладки проводников влияет на стабильность работы вычислительной инфраструктуры и безопасность эксплуатации оборудования. Ошибки в размещении могут привести к повреждению линий и возникновению помех. Рассмотрим ключевые требования к организации трассировки.
Соблюдение этих принципов обеспечит стабильную работу вычислительных систем и продлит срок эксплуатации оборудования.

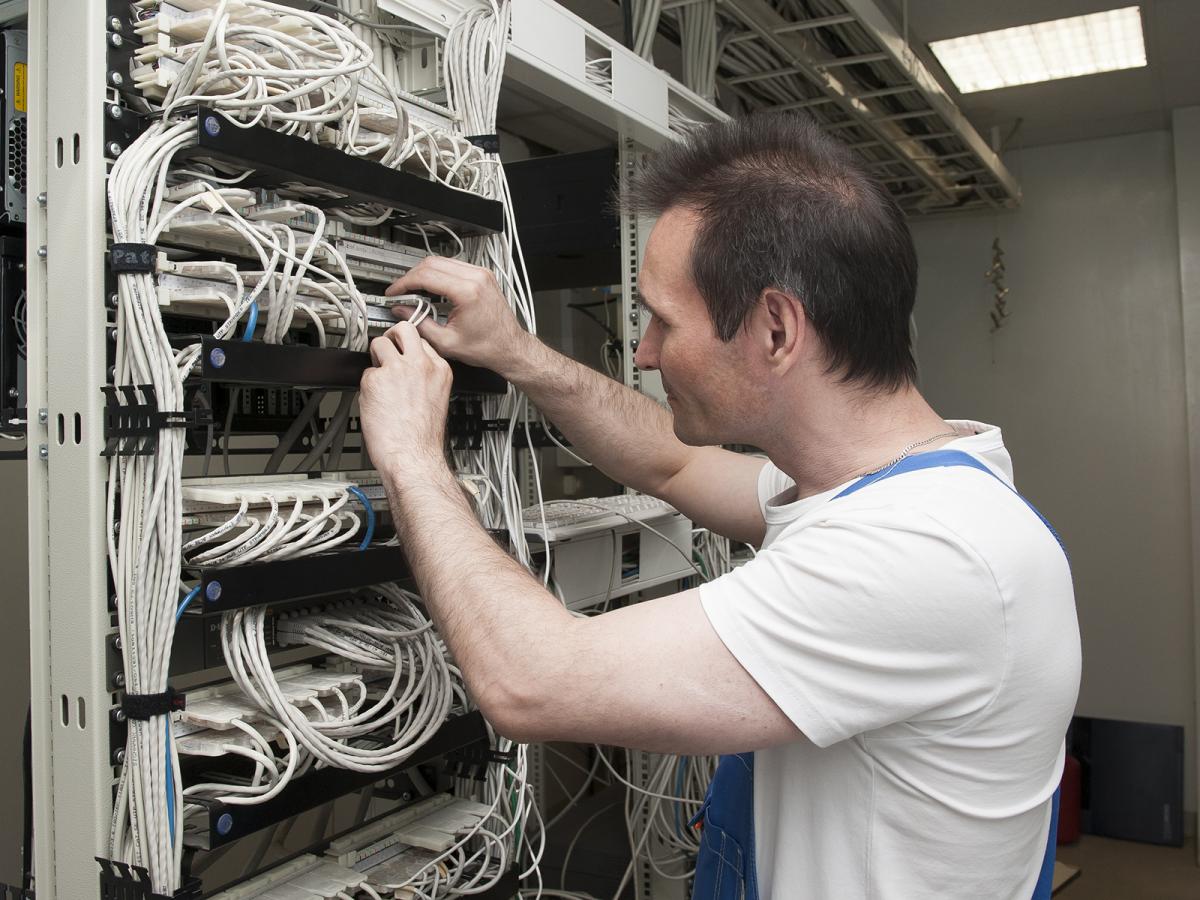

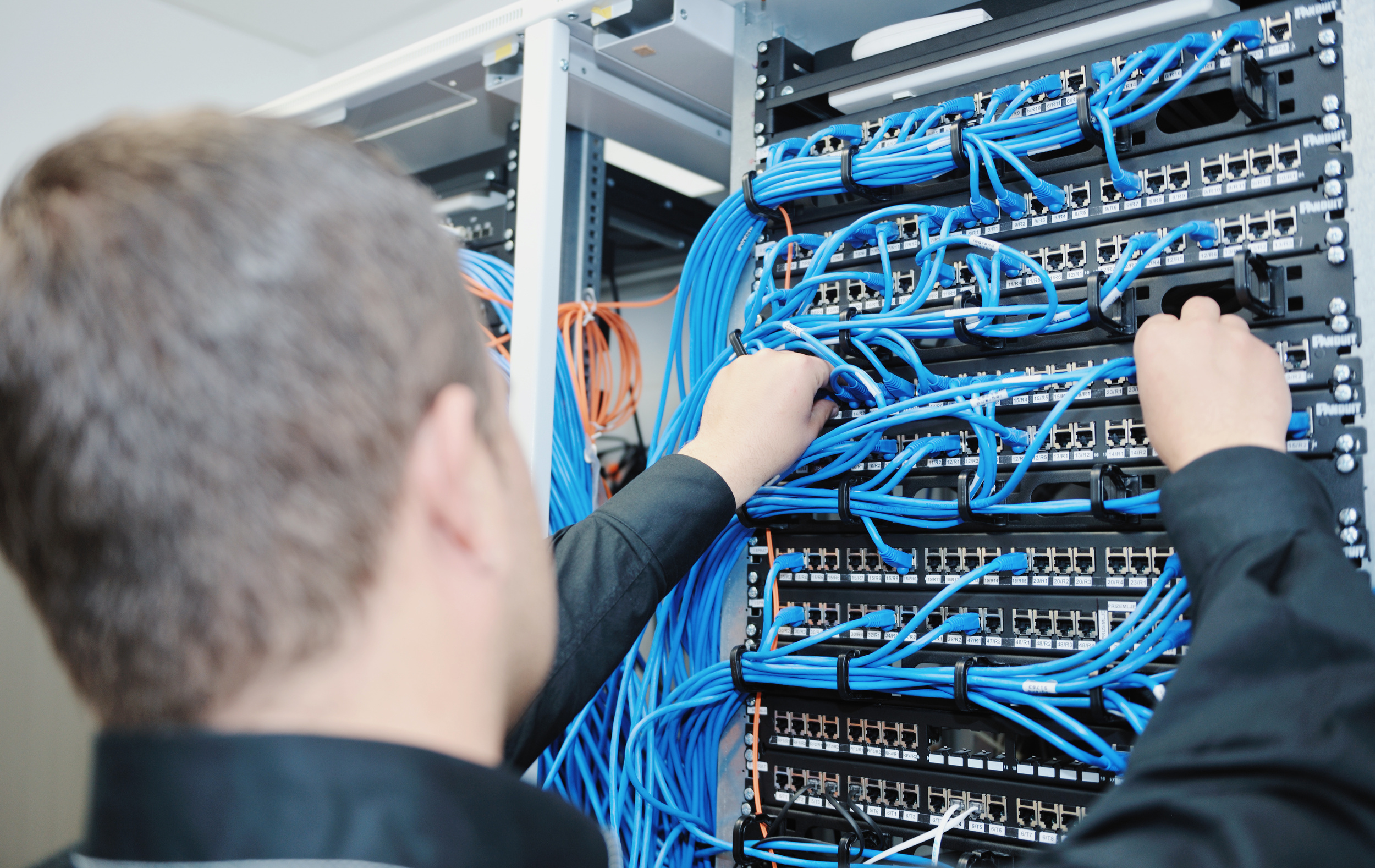

Установка коммутационного оборудования и сетевых узлов
Перед началом работ важно определить оптимальное расположение активных элементов инфраструктуры. Ошибки на этом этапе приводят к снижению пропускной способности и усложняют обслуживание.
Выбор места и фиксация оборудования.Коммутаторы, маршрутизаторы и другие узлы устанавливаются в серверные шкафы или стойки. Следует учитывать тепловыделение устройств: между корпусами оставляют зазоры, обеспечивают вентиляцию и при необходимости применяют принудительное охлаждение. Крепление выполняют на направляющие или полки с учетом веса оборудования. Коммутационные панели располагают выше активных компонентов для удобства управления соединениями.

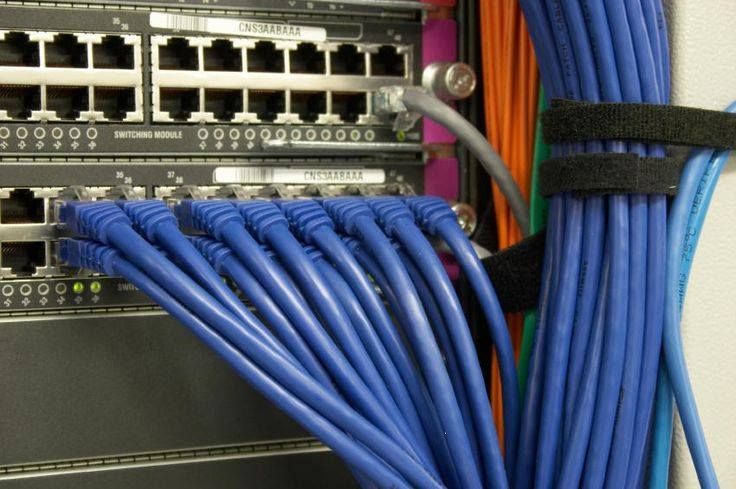

Подключение и организация кабельных трасс.Соединения прокладывают с учетом минимизации перекрестных помех. Кабели фиксируют слаботочными стяжками, группируют в лотки и маркируют. Для снижения потерь на длинных трассах применяют оптические решения.
Питание и резервирование.Для защиты от сбоев используется бесперебойное питание с расчетом нагрузки. Отдельные линии электропитания обеспечивают автономность критически важных узлов. При необходимости применяются управляемые PDU для мониторинга энергопотребления.
Тестирование и ввод в эксплуатацию. После физического размещения выполняют проверку работы узлов. Диагностируют порты, измеряют параметры соединений, тестируют резервные схемы. Завершающий этап – документирование конфигурации и топологии.
Настройка сетевых параметров после физического монтажа
Первым шагом является присвоение уникальных IP-адресов каждому элементу, подключённому к сети. Это можно сделать вручную для каждого устройства или использовать DHCP-сервер для автоматической раздачи адресов. Важно, чтобы диапазон адресов не пересекался с другими подсетями, а также чтобы они были логично распределены в пределах подключённых вычислительных ресурсов.
Следующий этап включает настройку маски подсети, которая определяет, какие устройства могут взаимодействовать между собой внутри данной группы. Определив маску, можно настроить маршруты для обеспечения связи между различными подсетями, если это необходимо.
Особое внимание стоит уделить настройке шлюзов. Они являются точками выхода на внешние ресурсы, и их корректная конфигурация влияет на стабильность обмена данными с другими сетями, включая интернет. Установка правильного шлюза позволяет наладить внешнюю связь, а также обеспечить маршрутизацию между различными частями системы.
Для обеспечения безопасности и управления доступом необходимо настроить правила брандмауэра. Это позволит ограничить или разрешить определённые виды трафика, исходя из политики безопасности организации. Брандмауэр может фильтровать данные по IP-адресам, портам и протоколам.
После настройки основных параметров следует проверить стабильность соединения между всеми устройствами. Для этого можно использовать инструменты типа ping для диагностики связи и определения возможных проблем на уровне подключения.
Не менее важным этапом является проверка пропускной способности сети, что обеспечит возможность мониторинга и предотвращения перегрузок. Регулярные тесты помогут своевременно выявлять слабые места в инфраструктуре и вносить корректировки в настройки для повышения производительности.
Методы тестирования соединений и устранение неполадок
Для обеспечения стабильности и надежности передачи данных в вычислительной инфраструктуре важно правильно проводить диагностику подключений и устранять возможные неисправности. Этап проверки и устранения проблем часто начинается с анализа оборудования и завершения настройки после установки.
- Проверка физического подключения: перед тем как перейти к сложным тестам, стоит убедиться, что все устройства подключены должным образом. Важно проверить состояние кабелей, коннекторов и разъемов. Кабели должны быть правильно вставлены, а на контактах не должно быть следов повреждений или износа.
- Использование тестера кабелей: этот инструмент позволяет проверить целостность кабелей и правильность их проводки. Также он помогает быстро выявить проблемы с соединением, такие как обрывы или короткие замыкания.
- Тестирование с помощью пинга:для проверки связи между двумя устройствами используется утилита ping. Она позволяет убедиться, что пакеты данных проходят от одного устройства к другому, и вовремя обнаружить проблемы с маршрутизацией или с отказом в сети.
- Проверка конфигурации устройств: программное обеспечение устройств, таких как маршрутизаторы или коммутаторы, должно быть настроено корректно. Необходимо проверить IP-адресацию, маршруты, параметры безопасности и настройки фаерволов.
- Анализ пропускной способности: для диагностики производительности соединений стоит использовать инструменты для измерения скорости передачи данных, такие как iPerf или другие утилиты. Низкая скорость может свидетельствовать о перегрузке канала или неправильной настройке оборудования.
- Проверка на помехи и переизлучение: источники электромагнитных помех могут снижать качество передачи данных. Для исключения подобных проблем важно учитывать расположение оборудования и проводить тесты на наличие помех, особенно при использовании беспроводных технологий.
Каждая проверка направлена на выявление конкретной проблемы. Если тестирование не дает результатов, стоит провести детальный анализ сетевых устройств, обновить их прошивку или произвести замену компонентов, если это необходимо. Применение этих методов позволяет значительно ускорить поиск и устранение неисправностей, обеспечив стабильную работу всей системы.
Документирование структуры сети и схем подключения
При организации вычислительной инфраструктуры выполнение правильной документации играет важную роль. Создание четких схем подключений помогает избежать ошибок и упрощает обслуживание в будущем. Это необходимо для каждого этапа проектирования и реализации, от определения необходимого оборудования до составления планов расположения компонентов.
Правильное документирование включает в себя создание подробных схем для каждого элемента подключения. На этих схемах отображаются ключевые узлы, их взаимодействие и способы соединений. Важно указать типы и маршруты проводки, местоположение активных устройств и информацию о них. Особенно это актуально при подключении серверов, маршрутизаторов, коммутаторов и других компонентов, отвечающих за управление трафиком.
Не стоит забывать об идентификации каждого элемента инфраструктуры. Использование уникальных меток и подписей для каждого устройства позволяет сократить время на диагностику и замену при необходимости. Например, серверы могут быть подписаны по номеру или функции, а коммутаторы – по порту подключения. Это облегчает как оперативное исправление неполадок, так и планирование расширений.
Технические данные, такие как адреса, порты и типы подключения, должны быть записаны с точностью. Это упростит процесс интеграции новых элементов и устранение неполадок. Важно документировать все конфигурации, настройки и версии программного обеспечения, которые использовались в процессе создания соединений. Регулярное обновление этих данных поможет сохранить актуальность информации и избежать ошибок при работе с инфраструктурой в будущем.
Для эффективного выполнения всех этих задач рекомендуется использовать специализированные программы и инструменты для создания схем и планов. Программы позволяют моделировать различные сценарии подключений и визуализировать структуру, что повышает точность выполнения задач и снижает риск ошибок.
Вопрос-ответ
Что включает в себя процесс монтажа локальной сети?
Процесс монтажа локальной сети включает несколько этапов. На первом этапе необходимо составить проект, который определяет топологию сети, место размещения оборудования и соединений. После этого производится прокладка кабелей, установка розеток и других элементов, которые обеспечат подключение устройств. Важным этапом является настройка оборудования: маршрутизаторов, свитчей, серверов. Затем проводится тестирование работоспособности сети, проверка скорости и стабильности соединения, а также устранение возможных неисправностей.
Какие требования предъявляются к монтажу локально вычислительной сети?
При монтаже локально вычислительной сети важными аспектами являются правильный выбор кабельных и сетевых технологий, соответствующих требованиям безопасности и производительности. Необходимо учитывать количество пользователей, которые будут подключены к сети, а также типы данных, которые будут передаваться. Требуется правильно разместить оборудование, чтобы обеспечить минимальное количество помех и высокую пропускную способность. К тому же важно предусмотреть запас по мощности и возможность расширения сети в будущем.
Что включает в себя выполнение монтажа локальной сети в офисе?
Выполнение монтажа локальной сети в офисе включает прокладку кабелей, установку сетевых устройств, таких как маршрутизаторы, свитчи, а также монтаж рабочих мест для сотрудников с подключением к сети. Важно правильно распределить оборудование для обеспечения равномерной загрузки сети и бесперебойной работы. Процесс также включает настройку безопасности, чтобы предотвратить несанкционированный доступ к информации, а также тестирование сети на предмет стабильности и производительности.
Какие факторы нужно учитывать при монтаже оборудования для локальной сети?
При монтаже оборудования для локальной сети важно учитывать несколько факторов. Во-первых, необходимо подобрать оборудование, которое соответствует требованиям производительности и безопасности. Во-вторых, нужно разместить оборудование в таких местах, чтобы оно было доступно для обслуживания и не мешало функционированию других систем. Также следует учесть электроснабжение и вентиляцию, чтобы оборудование работало стабильно. Важно предусмотреть защиту от перегрева и помех, а также учесть возможность расширения сети в будущем.
Какие инструменты и материалы нужны для монтажа локальной сети?
Для монтажа локальной сети требуется набор специализированных инструментов и материалов. Среди них — кабели (например, витая пара, оптоволокно), разъемы, монтажные коробки, инструменты для зачистки проводов, крimpеры для соединений и тестеры для проверки кабелей. Также необходимы устройства для управления сетью, такие как маршрутизаторы и свитчи, а также системы для организации проводки и монтажа оборудования. Важно выбрать качественные материалы, чтобы обеспечить надежную работу сети и минимизировать необходимость в обслуживании.
Какие этапы включает в себя монтаж локальной сети?
Монтаж локальной сети включает несколько ключевых этапов. Во-первых, необходимо разработать проект, учитывая особенности помещения и требования к скорости передачи данных. Затем производится прокладка кабелей, установка розеток и монтаж коммутаторов. После этого настраиваются устройства, подключаются к сети, и проводится тестирование работы всей системы. Важным шагом является проверка работы сети с различными устройствами и устранение возможных ошибок в подключении.
Как выбрать оборудование для монтажа локальной вычислительной сети?
Выбор оборудования для локальной вычислительной сети зависит от множества факторов, таких как площадь помещения, количество подключаемых устройств, требуемая скорость передачи данных и бюджет. Основное оборудование включает в себя маршрутизаторы, коммутаторы, кабели и точки доступа. При выборе маршрутизатора важно учитывать поддерживаемые скорости и количество портов. Коммутаторы следует выбирать с учетом нагрузки на сеть и типов подключаемых устройств. Кабели должны соответствовать стандартам для обеспечения стабильной работы сети. Если планируется использование беспроводных устройств, стоит подумать о мощных точках доступа, обеспечивающих надежное покрытие.
