Монтаж и тестирование кабельных локальных сетей
Содержание:
- Подбор кабеля и разъемов для локальной сети
- Прокладка кабеля: методы и нормы установки
- Обжим кабеля: инструменты и техника выполнения
- Подключение к сетевому оборудованию: правила и ошибки
- Тестирование работоспособности соединений
- Поиск и устранение неисправностей в кабельной сети
- Вопрос-ответ
Для создания эффективной инфраструктуры необходимо учитывать длину линий, совместимость оборудования, а также соблюдение норм электромагнитной совместимости. Правильное размещение соединительных элементов и распределительных точек позволяет минимизировать потери сигнала и избежать наводок от внешних источников электромагнитного излучения.
После укладки важно убедиться в отсутствии повреждений и дефектов. Применение профессиональных измерительных приборов помогает выявить потенциальные проблемы, такие как превышение уровня затухания или отражение сигнала. Особое внимание следует уделить местам соединений, так как они часто становятся источником потерь.
Продуманная стратегия развертывания инфраструктуры связи значительно снижает вероятность простоев и сбоев в работе оборудования. Инвестиции в качественные компоненты и строгое соблюдение технологических норм позволяют создать устойчивую и долговечную систему передачи данных.
Подбор кабеля и разъемов для локальной сети
При выборе разъемов важно учитывать совместимость с категорией используемого кабеля. Разъемы RJ-45 категории 5e подойдут для кабеля той же категории, однако для категорий 6 и 6a следует использовать более качественные разъемы с улучшенной защитой от перекрестных помех. При подключении экранированных кабелей необходимо использовать разъемы с заземлением.
При обжимке витой пары важно соблюдать порядок проводников согласно стандартам T568A или T568B. Эти схемы различаются лишь расположением оранжевых и зеленых пар, поэтому нужно выбрать один стандарт для всей инфраструктуры. Нарушение порядка проводников может привести к снижению скорости передачи данных и появлению ошибок в соединении.
Для подключения в условиях повышенной влажности или на открытом воздухе следует выбирать кабели с внешней оболочкой из полиэтилена (PE) или ПВХ с защитой от ультрафиолета. В таких случаях также используются герметичные разъемы и вводы с защитой от пыли и влаги по стандарту IP67 или выше.
Оптимальный выбор компонентов позволяет обеспечить стабильную и быструю передачу данных, минимизируя количество ошибок и влияния внешних помех. При проектировании рекомендуется учитывать возможное расширение сети в будущем, чтобы избежать необходимости замены кабельной инфраструктуры.
Прокладка кабеля: методы и нормы установки
Правильная прокладка проводов требует соблюдения ряда стандартов и рекомендаций, чтобы обеспечить стабильную работу и минимизировать риск повреждений. Важно учитывать особенности помещения, тип маршрута и способы крепления.
Выбор маршрута
Оптимальный путь должен исключать пересечения с силовыми линиями и источниками электромагнитных помех. Расстояние до таких объектов должно составлять не менее 30 см. Это предотвращает влияние помех на передачу данных.
Способы укладки
Существуют следующие методы укладки проводов:
- В кабель-каналах – защищает от механических повреждений и обеспечивает аккуратный вид.
- В лотках – удобно для маршрутов с большим числом проводов, облегчает обслуживание и модернизацию.
- В гофротрубе – используется в условиях высокой влажности или при необходимости гибкой прокладки.
При выборе метода следует учитывать условия эксплуатации и требования к безопасности.
Крепление и фиксация
Крепление выполняется с использованием хомутов, скоб или специальных клипс. Расстояние между точками фиксации не должно превышать 40 см для горизонтальных участков и 30 см – для вертикальных. Это предотвращает провисание и деформацию.
Важно соблюдать минимальный радиус изгиба, чтобы избежать повреждения жил и ухудшения параметров передачи. Для витой пары он должен быть не менее четырех диаметров провода.
Маркировка и учет
Каждый провод должен быть промаркирован в начале и конце маршрута. Это облегчает последующее обслуживание и исключает ошибки при подключении. Рекомендуется использовать стойкие к выцветанию и стиранию бирки.
Соблюдение данных рекомендаций обеспечивает надежную работу и продлевает срок службы проложенных линий.
Обжим кабеля: инструменты и техника выполнения
Правильное подключение разъемов требует точности и использования подходящих инструментов. Ошибки при обжиме могут привести к нестабильности соединения и снижению скорости передачи данных.
Необходимые инструменты
- Кримпер (обжимной инструмент)– используется для фиксации разъема на проводниках. Выбирайте модели с встроенным лезвием для резки и зачистки.
- Кабелерез– обеспечивает ровный срез, предотвращая повреждение жил.
- Зачистной инструмент– аккуратно снимает внешнюю оболочку, не повреждая внутренние проводники.
- Коннекторы RJ-45– подходят для подключения к сетевому оборудованию. Важно использовать разъемы, совместимые с типом используемых проводов (медь, алюминий).
- Тестер – проверяет целостность подключения, выявляет замыкания и обрывы в парах.
Техника выполнения обжима
- Отмерьте нужную длину и ровно отрежьте конец провода с помощью кабелереза.
- Зачистите внешний слой изоляции на 2-3 см, чтобы оголить витые пары.
- Аккуратно расплетите пары и выпрямите проводники. Это облегчит их укладку в нужной последовательности.
- Разместите жилы в соответствии с выбранной схемой обжима (T568A или T568B). Важно соблюдать порядок цветов для корректной работы соединения.
- Подровняйте концы проводников, оставив около 1-1,5 см длины для вставки в разъем.
- Вставьте провода в коннектор, убедившись, что каждая жила дошла до конца гнезда. Оболочка кабеля должна войти в разъем для надежной фиксации.
- Разместите разъем в кримпере и сожмите до упора. Это зафиксирует проводники и обеспечит электрический контакт.
- Проверьте подключение с помощью тестера, чтобы убедиться в правильности соединений и отсутствии обрывов.
Рекомендации по выбору инструментов и расходников
- Используйте кримперы с регулировкой силы обжима – это предотвратит повреждение разъема.
- Выбирайте качественные разъемы с позолоченными контактами – это повысит долговечность соединения.
- Предпочтительно использовать тестеры с функцией индикации перепутанных пар и коротких замыканий.
- Работайте в хорошо освещенном месте, чтобы точно соблюдать порядок цветов.
Правильно выполненный обжим обеспечивает надежное и стабильное соединение, исключая помехи и потери сигнала. Точное соблюдение техники и использование качественных инструментов минимизируют вероятность ошибок.

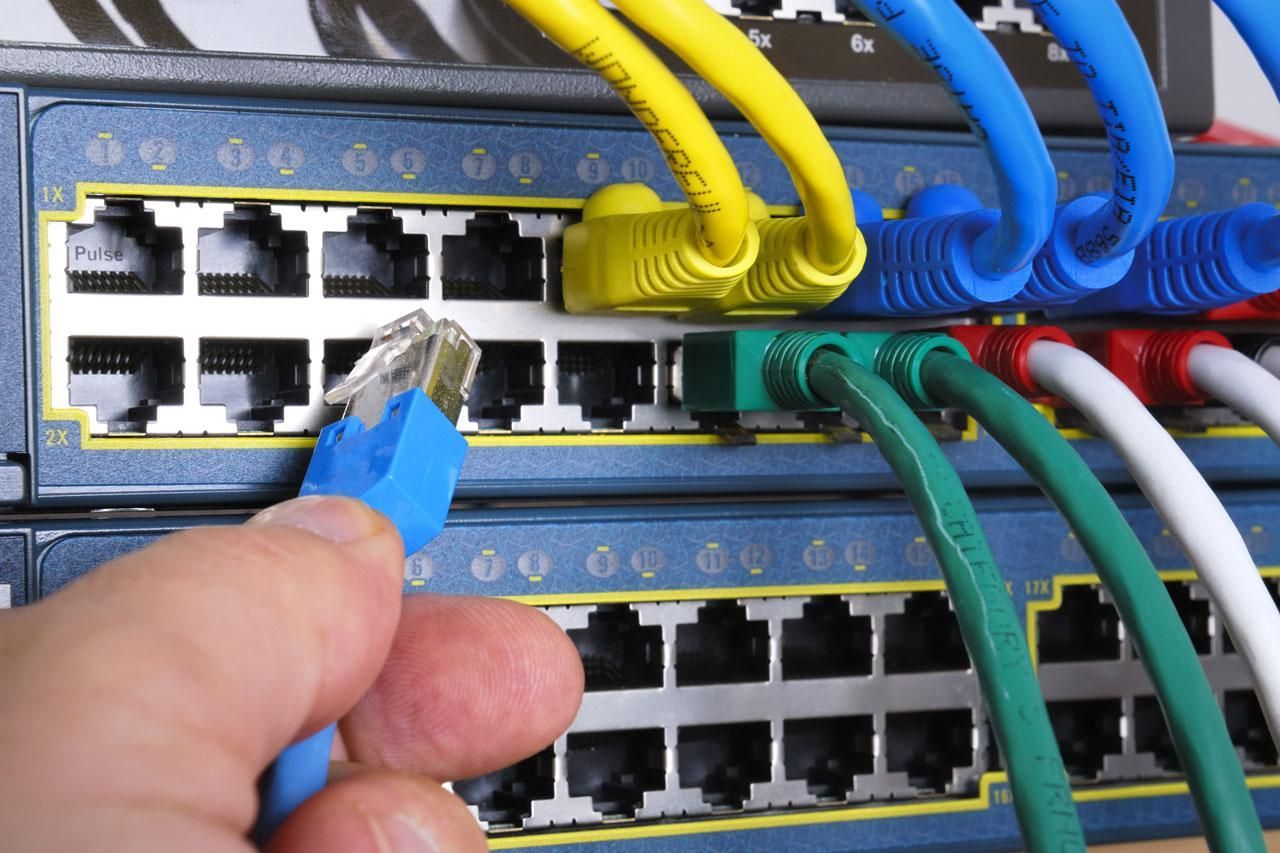

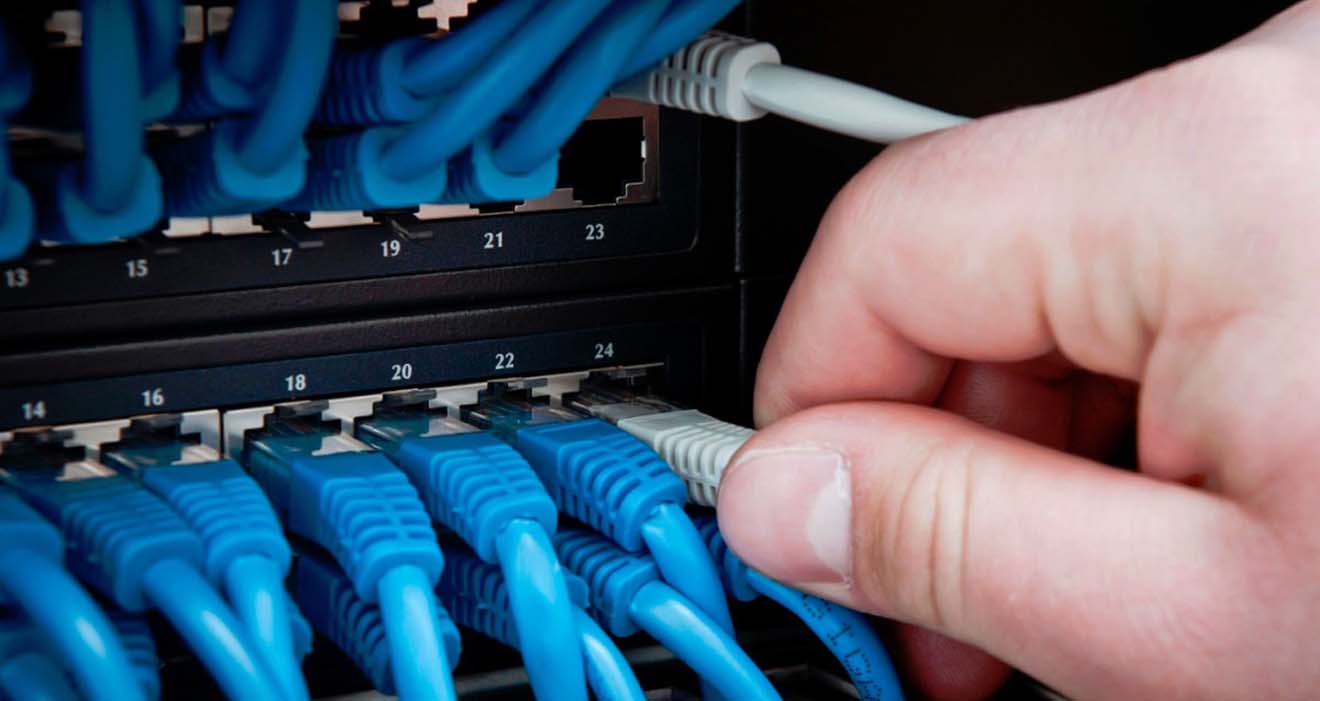

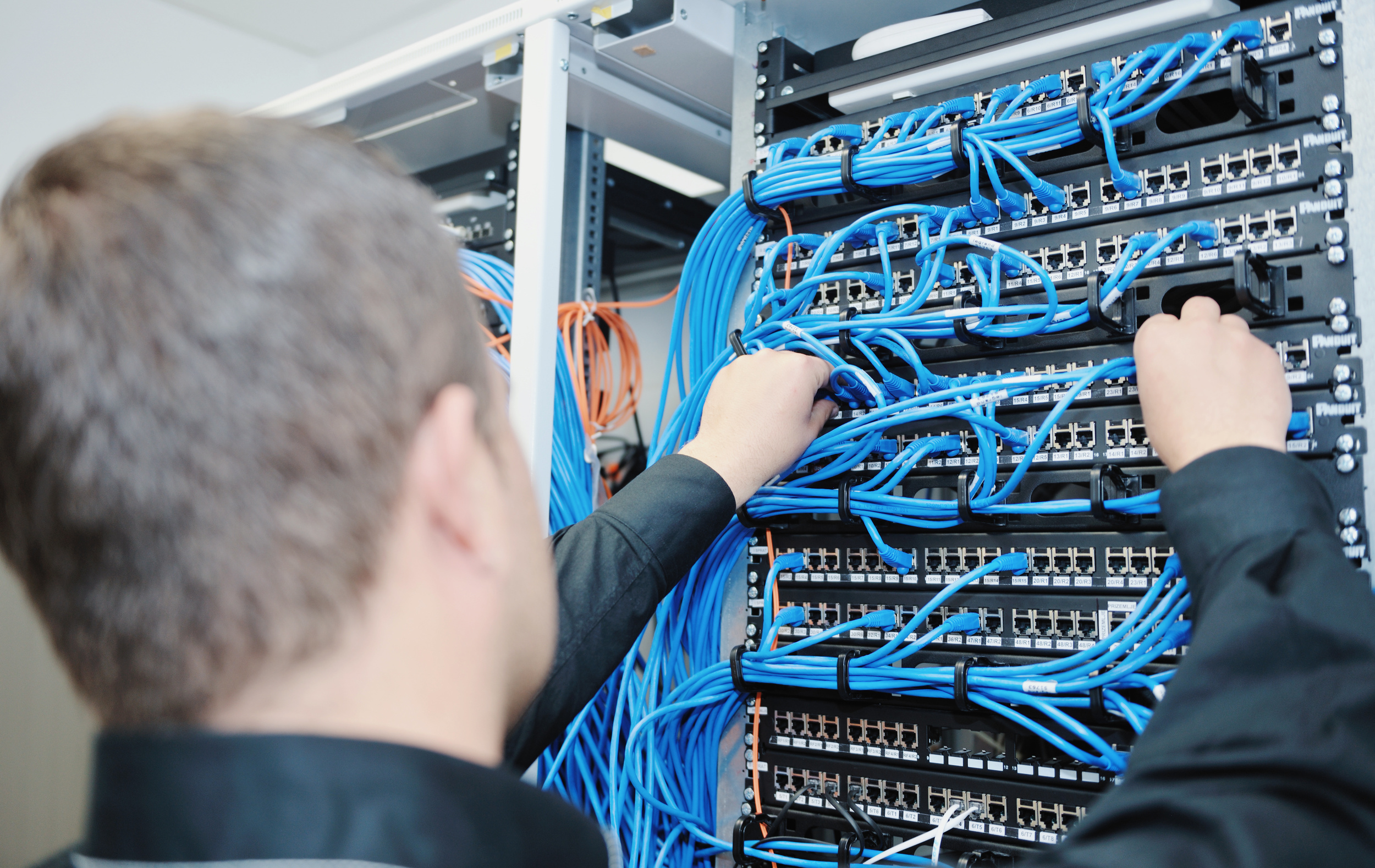

Подключение к сетевому оборудованию: правила и ошибки
Для надежного подключения следует использовать только сертифицированные патч-корды, соответствующие стандартам категории оборудования. Важно избегать излишнего натяжения кабелей и их перегибов под острыми углами, так как это может вызвать повреждение жил и нарушение целостности передачи данных.
Расположение устройств также играет ключевую роль. Не следует размещать маршрутизаторы и коммутаторы вблизи мощных источников электромагнитного излучения, таких как блоки питания и электродвигатели. Это может вызвать помехи и ухудшение сигнала. Кроме того, необходимо учитывать вентиляцию для предотвращения перегрева оборудования.
Некорректная настройка портов коммутаторов часто приводит к конфликтам IP-адресов и проблемам с доступом к ресурсам сети. Важно заранее планировать схему подключения с учетом пропускной способности каналов и предотвращения петель. Настоятельно рекомендуется использовать функции управления трафиком, такие как VLAN и QoS, чтобы оптимизировать распределение ресурсов.
Также часто встречается ошибка неправильного заземления сетевых устройств. Это может привести к статическому разряду и выходу оборудования из строя. Следует убедиться, что все элементы подключены к общей системе заземления в соответствии с нормативами электробезопасности.
Пренебрежение обновлением прошивок оборудования повышает риск кибератак и нестабильной работы сети. Регулярное обновление ПО и использование встроенных механизмов безопасности, таких как контроль доступа по MAC-адресам и шифрование данных, значительно увеличивают защиту сети от несанкционированного доступа.
Правильное подключение к сетевому оборудованию – это не только соблюдение физических требований, но и грамотная настройка логической структуры сети. Избегая распространенных ошибок, можно значительно повысить производительность и надежность всей системы.
Тестирование работоспособности соединений
Одним из важных показателей является величина затухания сигнала. Она измеряется в децибелах (дБ) и показывает уровень потерь при передаче. Чем больше расстояние, тем выше затухание. Оптимальное значение для большинства современных линий – не более 20 дБ. Превышение этого порога может свидетельствовать о повреждении жилы или неправильном соединении.
Перекрестные наводки (NEXT и FEXT) влияют на качество передачи данных, особенно на высоких скоростях. NEXT (Near-End Crosstalk) измеряется на передающем конце, а FEXT (Far-End Crosstalk) – на принимающем. Для минимизации этих помех следует соблюдать правильный порядок скруток в жилах и использовать экранированные пары при необходимости.
Параметр | Оптимальное значение | Описание |
Затухание (Attenuation) | ≤ 20 дБ | Потери сигнала на всём протяжении линии |
Перекрестные наводки (NEXT) | ≥ 35 дБ | Помехи от соседних пар на передающем конце |
Перекрестные наводки (FEXT) | ≥ 30 дБ | |
Задержка распространения (Delay) | ≤ 500 нс | Время прохождения сигнала от передатчика к приёмнику |
Для анализа используются тестеры с функцией измерения параметров линии. Рекомендуется проводить проверку по каждому каналу, чтобы обнаружить возможные неисправности в отдельных парах. При выявлении отклонений от нормы следует проверить целостность контактов в разъёмах и качество обжима. Также необходимо учитывать совместимость оборудования с категориями линий и применяемыми протоколами передачи данных.
Применение рефлектометров позволяет точно определить место разрыва или повреждения, используя отражённый сигнал. Это особенно полезно при длительных линиях, где визуальный осмотр невозможен. Для снижения количества ошибок в передаче важно соблюдать стандарты при соединении проводов и избегать сильных изгибов, которые могут повредить жилы или экранирование.
Поиск и устранение неисправностей в кабельной сети
Для эффективного поиска неполадок в соединениях важно последовательно исключать возможные причины. Начните с проверки физических подключений: убедитесь в надёжности разъёмов, отсутствии повреждений изоляции и изломов проводов. Визуальный осмотр помогает выявить явные дефекты, такие как перегибы или следы коррозии.
Использование тестера позволяет определить обрывы, замыкания и перепутанные пары. При отсутствии сигнала на одном из концов проверьте наличие питания на активном оборудовании и правильность конфигурации портов. Особое внимание уделите состоянию контактных групп в разъёмах – окисление и загрязнение могут приводить к непостоянным соединениям.
При выявлении нестабильной передачи данных рекомендуется проверить уровень помех с помощью анализатора. Электромагнитные наводки от близко расположенных силовых кабелей могут снижать качество сигнала. В таких случаях потребуется изменить трассировку проводов или использовать экранированные варианты.
Если проблема сохраняется, выполните замеры длины линий и коэффициента затухания. Превышение допустимых значений указывает на использование некачественных материалов или нарушение технологии укладки. В таких случаях необходима замена участков с превышением допустимой длины или усиление сигнала с помощью репитеров.
Для ускорения поиска неисправностей используйте метод последовательного исключения участков цепи. Начинайте с центрального оборудования, постепенно проверяя каждую ветвь. Такой подход позволяет локализовать проблему с минимальными затратами времени.
Регулярное профилактическое обслуживание, включая проверку соединений, очистку разъёмов и контроль уровня сигнала, снижает риск возникновения неполадок. Внедрение процедур документирования изменений в схеме подключения облегчает последующий анализ и устранение неисправностей.
Вопрос-ответ
Какие этапы включает монтаж кабельной локальной сети?
Монтаж кабельной локальной сети обычно включает несколько этапов: проектирование сети, выбор оборудования и материалов, прокладку кабелей, установку коммутационных узлов и розеток, подключение оборудования и настройку сети. После завершения монтажа проводится тестирование для проверки работоспособности и соответствия стандартам. Важно учитывать расположение рабочих мест, длину кабелей и защиту от помех, чтобы сеть работала стабильно и надёжно.
Какие инструменты и оборудование необходимы для монтажа локальной сети?
Для монтажа локальной сети требуются различные инструменты и оборудование. Основные из них включают: кабели (витая пара, оптоволоконные), разъёмы (RJ-45), коммутационные панели, маршрутизаторы, коммутаторы, а также инструменты для обжима (кримперы), тестеры кабелей, стяжки и кабельные каналы для аккуратной укладки проводов. Также могут понадобиться дрели и крепежные элементы для фиксации кабелей и оборудования на стенах или в шкафах.
Как проводится тестирование кабельной локальной сети?
Тестирование кабельной локальной сети выполняется с использованием специальных тестеров, которые проверяют целостность соединений, правильность обжима разъёмов, наличие обрывов или коротких замыканий. Также проверяются параметры передачи данных, такие как затухание сигнала и перекрёстные помехи. Это помогает убедиться в качестве монтажа и работоспособности сети. При выявлении неисправностей выполняется исправление или замена повреждённых участков кабеля.
Какой тип кабеля лучше выбрать для локальной сети: медный или оптоволоконный?
Выбор типа кабеля зависит от задач и требований сети. Медные кабели (витая пара) проще в установке и дешевле, они подходят для небольших офисов или домашних сетей с умеренной нагрузкой. Оптоволоконные кабели обеспечивают более высокую скорость передачи данных и устойчивость к помехам, что актуально для крупных организаций с высоким трафиком и длинными расстояниями между узлами. Оптоволокно также обеспечивает лучшую защиту от перехвата данных.
Какие ошибки часто допускаются при монтаже локальных сетей и как их избежать?
К распространённым ошибкам при монтаже локальных сетей относятся: использование некачественных материалов, неправильный обжим разъёмов, чрезмерное натяжение кабелей, недостаточная защита от электромагнитных помех, а также несоответствие стандартам длины кабеля. Чтобы избежать этих ошибок, важно использовать сертифицированные компоненты, соблюдать технологию монтажа, проводить тестирование на всех этапах и придерживаться рекомендаций производителей оборудования.
