Основные методы прокладки волоконно-оптических линий связи: обзор и сравнение

Содержание:

• Методы прокладки ВОЛС
• Выбор трассы и подготовка территории
• Наземная прокладка: использование опор и крепежных систем
• Подземная прокладка: кабельные каналы, трубы и бестраншейные технологии
• Подводная прокладка: защита кабеля в водной среде
• Монтаж в зданиях: прокладка через стены, шахты и кабель-каналы
• Диагностика и контроль после прокладки
• Вопрос-ответ

Выбор технологии размещения оптического кабеля зависит от множества факторов: рельефа местности, плотности застройки, условий эксплуатации и требуемой пропускной способности сети. Ошибки на этом этапе могут привести к серьезным затратам на ремонт и модернизацию, поэтому важно учитывать не только первичные вложения, но и долгосрочную надежность.

Один из распространенных способов – заглубление в грунт. Этот вариант обеспечивает высокую степень защиты от механических повреждений, но требует тщательной подготовки: анализа почвы, выбора глубины траншеи и типа защитного кожуха. В сложных условиях, например, в скалистых районах или на территориях с высоким уровнем грунтовых вод, могут понадобиться бурение или использование кабельных каналов.

Альтернативный вариант – подвес на опорах. Такой метод часто применяется в городской среде, где прокладка под землей затруднена. Выбор конструкции крепления зависит от расстояния между столбами, массы кабеля и климатических условий. Важно учитывать допустимые механические нагрузки, особенно в регионах с частыми снегопадами и сильным ветром.

В зданиях и технических сооружениях используются внутренние каналы и короба. Здесь приоритетом является удобство обслуживания и защита от постороннего доступа. В помещениях с высокой влажностью или риском возгорания применяются специальные негорючие оболочки и герметизация соединений.

Каждый из этих подходов имеет свои преимущества и ограничения, поэтому при проектировании необходимо учитывать не только текущие потребности, но и возможные изменения нагрузки на сеть в будущем.

Методы прокладки ВОЛС

Выбор способа размещения волоконно-оптических линий связи зависит от условий эксплуатации, рельефа, плотности застройки и требований к надежности. Рассмотрим основные технологии.

При выборе технологии необходимо учитывать климатические условия, доступность обслуживания, срок службы и возможность модернизации. Например, подвесной вариант экономичен, но подвержен ветровым и ледовым нагрузкам. Подземный более надежен, но требует затрат на строительные работы.

Выбор трассы и подготовка территории

Перед прокладкой кабеля необходимо определить оптимальный маршрут. Анализируют рельеф, плотность застройки, наличие подземных и наземных коммуникаций. Используют топографические карты, инженерные изыскания и согласования с владельцами земельных участков.

В городских условиях избегают зон с высокой плотностью коммуникаций, участков с интенсивным движением и мест с повышенным риском повреждения. В сельской местности учитывают заболоченные участки, водоёмы, лесополосы и возможные сельскохозяйственные работы.

При пересечении дорог, железнодорожных путей и рек предусматривают защитные конструкции: трубы, футляры, подвесные или подземные переходы. Если маршрут проходит по территориям с высоким уровнем грунтовых вод, выбирают дренажные решения.

Перед началом работ расчищают территорию: убирают мусор, проводят вырубку кустарника, снимают верхний слой почвы на сложных участках. Если местность сложная, могут потребоваться дополнительные укрепления склонов и защита от эрозии.

После подготовки проверяют согласование всех этапов с местными органами, чтобы избежать срыва сроков и штрафных санкций.

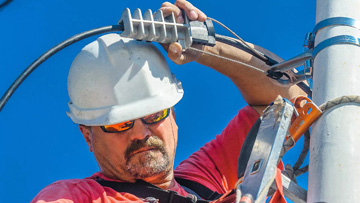

Наземная прокладка: использование опор и крепежных систем

Для подвеса кабеля на воздушных линиях применяют специальные опоры, которые подбираются в зависимости от ландшафта, климатических условий и характеристик кабельной продукции. Расстояние между столбами рассчитывается с учетом допустимого провисания, нагрузки от ветра и веса конструкции.

Опорыизготавливаются из бетона, металла или композитных материалов. Железобетонные стойки выдерживают значительные нагрузки и устойчивы к коррозии. Металлические аналоги легче в установке, но требуют защиты от ржавчины. Композитные конструкции обладают высокой прочностью при небольшом весе, что упрощает транспортировку и монтаж.

Крепежные элементы выбираются с учетом типа подвеса. На промежуточных опорах применяют подвесные зажимы, фиксирующие трос или диэлектрический самонесущий кабель. Для угловых и анкерных точек устанавливают натяжные устройства, компенсирующие механические нагрузки. Фурнитура должна быть рассчитана на длительный срок службы и устойчивость к внешним воздействиям.

Дополнительные мерызащиты включают установку молниеотводов в районах с высокой грозовой активностью, использование виброгасителей для снижения колебаний при сильном ветре и обработку крепежа антикоррозийными составами. В местах пересечения с транспортными путями необходимо соблюдать нормативные требования к минимальной высоте подвеса.

Выбор материалов и монтажных решений должен учитывать особенности местности, условия эксплуатации и технические характеристики используемого оборудования.

Подземная прокладка: кабельные каналы, трубы и бестраншейные технологии

Закрытая укладка коммуникационных линий обеспечивает защиту от механических повреждений, климатических факторов и вандализма. Применяются различные способы размещения магистралей под землёй, включая использование кабельных каналов, специальных труб и технологий, не требующих вскрытия грунта.

Кабельные каналыпредставляют собой бетонные или пластиковые короба с крышками, расположенные на определённой глубине. Они удобны для технического обслуживания и ремонта, но требуют значительных затрат на строительство и подготовку трассы.

Трубы из полиэтилена, ПВХ или металла защищают коммуникации от влаги, агрессивных сред и механических воздействий. Оптимальный вариант – двухслойные конструкции с гладкой внутренней поверхностью, обеспечивающие минимальное трение при протяжке.

Бестраншейные технологиивключают прокол, горизонтально-направленное бурение и продавливание. Методика выбирается с учётом грунтовых условий, глубины заложения и окружающей застройки. Такие способы минимизируют нарушение ландшафта и сокращают сроки работ.

Выбор способа зависит от нагрузки на трассу, особенностей грунта и требований к сроку эксплуатации. При проектировании учитываются нормативные требования, условия прокладки и возможности последующего обслуживания.

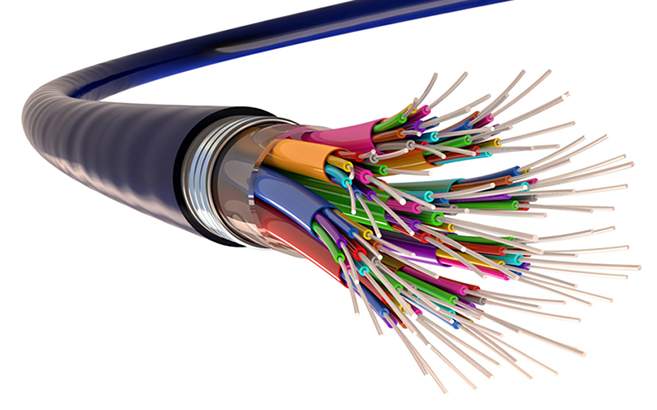

Подводная прокладка: защита кабеля в водной среде

Укладка магистральных линий в водоемах требует надежной защиты от внешних воздействий. Вода создает агрессивную среду, провоцируя коррозию, механические повреждения и разрывы при подводных течениях.

• Бронирование. Для защиты от физического воздействия применяется металлическая оплетка. Она предотвращает разрывы при контакте с камнями, донным грунтом и рыболовными снастями.
• Герметизация. Внешняя оболочка должна выдерживать длительное нахождение в воде. Используются полимерные материалы с высокой устойчивостью к влаге и ультрафиолету.
• Дополнительные покрытия. При укладке на дно океанов или глубоких рек применяются многослойные оболочки с битумными или полиуретановыми прослойками для предотвращения разгерметизации.

В местах с интенсивными течениями и подводной активностью используются специализированные защитные конструкции:

• Каналы и трубы. Вблизи береговой линии кабель помещают в бетонные или полиэтиленовые короба, чтобы избежать размывания грунта и сдвига конструкции.
• Заглубление в грунт. При наличии мягкого дна линии заглубляют в слой песка или ила, снижая риск повреждений от якорей и подводных объектов.
• Дополнительные утяжелители. Используются балластные конструкции, фиксирующие линию на дне и предотвращающие её перемещение.

Выбор конкретного способа защиты зависит от глубины, характеристик водоема и нагрузки на линию. Грамотное сочетание нескольких мер позволяет обеспечить долговечность конструкции и стабильную работу сети даже в сложных условиях.

Монтаж в зданиях: прокладка через стены, шахты и кабель-каналы

При установке оптических линий внутри помещений важно учитывать конструктивные особенности зданий, требования к пожарной безопасности и удобство дальнейшего обслуживания. Рассмотрим основные способы прокладки сквозь стены, технические шахты и специализированные каналы.

Преодоление стен

• Бурение отверстий. Для прохода кабеля через капитальные стены используют корончатые сверла или алмазное бурение. Диаметр выбирают с учетом защитных гофротруб и уплотнителей.
• Гильзы. В местах прохода монтируют пластиковые или металлические трубки, защищающие оболочку от механических повреждений.
• Герметизация. Для предотвращения проникновения влаги и пыли щели заделывают монтажной пеной, силиконом или специальными манжетами.

Использование шахт

• Крепление внутри лифтовых и вентиляционных каналов.Допустимо при наличии свободного пространства и отсутствии риска перегрева.
• Лотки и кронштейны. Оптические линии фиксируют на металлических конструкциях, избегая контакта с инженерными коммуникациями.
• Отдельные каналы. В многоэтажных зданиях предусматривают выделенные трассы для слаботочных систем, что облегчает монтаж и обслуживание.

Прокладка в кабель-каналах

• Выбор подходящего сечения. Размер рассчитывают с запасом, чтобы избежать чрезмерного изгиба волокон.
• Раздельная укладка. Внутри пластиковых коробов оптические линии размещают отдельно от силовых кабелей во избежание электромагнитных наводок.
• Стыковка секций.Соединения герметизируют и фиксируют крышки, предотвращая выпадение кабелей при вибрации.

При проектировании учитывают радиусы изгиба, возможность доступа к трассе и требования регламентов, чтобы обеспечить надежную и безопасную эксплуатацию.

Диагностика и контроль после прокладки

После завершения всех этапов монтажа необходимо провести детальную проверку работоспособности оптической линии. Это позволяет выявить дефекты, снизить риски повреждений и гарантировать стабильную передачу данных.

Рефлектометрия – основной метод контроля. Оптический рефлектометр анализирует потери сигнала, определяет места разрывов, неоднородностей и перегибов. Особое внимание уделяется стыкам, сварным соединениям и местам изгибов кабеля.

Измерение затухания с помощью оптического тестера проводится на рабочих длинах волн 1310 нм и 1550 нм. Разница между полученными значениями не должна превышать нормативных пределов. Отклонения указывают на проблемы в соединениях или механические повреждения.

Визуальный контроль включает в себя проверку герметичности муфт, состояния защитных элементов и механической целостности. Любые видимые повреждения могут повлиять на срок службы кабеля.

При эксплуатации важно учитывать температурный режим и механические нагрузки. Регулярные профилактические измерения и проверка соединений позволяют избежать аварийных ситуаций.

Вопрос-ответ

Какие методы прокладки волоконно-оптических линий связи (ВОЛС) используются в городской застройке?

Для прокладки ВОЛС в городской среде чаще всего применяются методы, включающие использование кабелей, которые прокладываются по воздуху вдоль опор уличного освещения, а также подземное размещение в трубах и каналах. В условиях плотной застройки важно учитывать возможности прокладки в уже существующих коммуникационных сетях, таких как канализационные и кабельные каналы, чтобы минимизировать стоимость и время работы.

Какой метод прокладки ВОЛС наиболее экономичен для загородных объектов?

Для загородных объектов, где нет сложных инфраструктурных ограничений, наиболее выгодным методом является прокладка ВОЛС в земле с использованием защищённых кабелей. Это позволяет минимизировать расходы на монтаж, особенно если участок не требует сложных дополнительных работ, таких как пересечение дорог или водоёмов. Важно правильно выбрать тип кабеля, который будет устойчив к внешним воздействиям, таким как низкие температуры или возможные механические повреждения.

Что важнее при прокладке ВОЛС: соблюдение норм безопасности или скорость работы?

Соблюдение норм безопасности всегда должно быть на первом месте. Даже при высоких требованиях к скорости работ, важно удостовериться, что кабель укладывается с учётом всех стандартов, что позволяет избежать опасных ситуаций и продлить срок службы системы. Это включает в себя правильное заземление, защиту от перегрева и правильное размещение кабелей, чтобы минимизировать риск коротких замыканий или повреждений.

Как прокладываются ВОЛС в условиях плохого грунта или сложных природных условий?

В сложных природных условиях, таких как болота, гористые местности или районы с плохими грунтами, часто применяют методы, включающие горизонтальное бурение или использование защитных труб, которые позволяют избежать воздействия внешней среды на кабель. Этот способ помогает минимизировать рытьё, сохраняя при этом целостность и безопасность волоконно-оптической линии. В таких условиях также важно учитывать долгосрочные факторы, такие как возможные осадки или изменения в структуре грунта.

Какие меры принимаются для предотвращения повреждения ВОЛС при прокладке вблизи других инженерных сетей?

При прокладке ВОЛС вблизи других инженерных сетей, например, водопроводных или газовых труб, проводятся тщательные исследования грунта и проверка наличия других коммуникаций. Для предотвращения повреждений используется многослойная защита кабелей, включая защитные оболочки, которые способны выдерживать механические воздействия. В местах пересечений с другими сетями часто применяют метод прокладки через защитные трубы, чтобы снизить риски повреждения.

Какие способы прокладки волоконно-оптических линий существуют для городской застройки?

Для городской застройки часто используют несколько методов прокладки волоконно-оптических линий. Один из них — это прокладка через существующие коммуникационные каналы, такие как трубы водоснабжения или канализации. Этот способ позволяет избежать масштабных раскопок. Также используются методы, такие как воздушная прокладка с помощью опор линий электропередач или прокладка в подземных кабельных каналах, что актуально в плотной городской застройке.

Какие существуют особенности прокладки ВОЛС в условиях плотной застройки?

При прокладке волоконно-оптических линий в условиях плотной застройки необходимо учитывать множество факторов. Это и необходимость согласования с местными властями для проведения работ, и потенциальные сложности с доступом к участкам для раскопок. Иногда приходится использовать методы, позволяющие обойтись без значительных нарушений в инфраструктуре, например, прокладка через уже существующие трубопроводы. Также важно предусмотреть защиту кабелей от внешних повреждений, так как в городской среде возрастает вероятность механических повреждений.
