Как выбрать правильные розетки и патч-панели для СКС

Содержание:

• Роль розеток и патч-панелей в структурированной кабельной системе
• Виды и категории телекоммуникационных розеток для СКС
• Как выбрать патч-панели для офисной и корпоративной сети
• Совместимость компонентов СКС и требования стандартов
• Ошибки при выборе розеток и патч-панелей и как их избежать

Розетки и патч-панели являются важными элементами структурированной кабельной системы, от которых напрямую зависит стабильность работы сети, удобство обслуживания и возможность масштабирования инфраструктуры. Несмотря на относительно простую конструкцию, неправильный выбор этих компонентов может привести к потерям сигнала, нестабильному соединению и сложностям при эксплуатации сети.

Современные корпоративные сети предъявляют высокие требования к качеству передачи данных, поэтому все элементы СКС должны соответствовать необходимым стандартам и категориям кабельной инфраструктуры. Особенно важно учитывать совместимость розеток, патч-панелей, кабелей и активного оборудования.

При выборе компонентов необходимо учитывать условия эксплуатации, плотность рабочих мест, требования к скорости передачи данных и перспективы модернизации сети. В этой статье рассмотрим, как правильно выбрать розетки и патч-панели для СКС, чтобы обеспечить надёжную и долговечную работу корпоративной сети.

Роль розеток и патч-панелей в структурированной кабельной системе

Розетки и патч-панели являются ключевыми элементами структурированной кабельной системы, обеспечивающими физическое соединение кабельной инфраструктуры с сетевым оборудованием и пользовательскими устройствами. Они выступают точками коммутации, через которые осуществляется передача данных между рабочими местами, серверным оборудованием и активными сетевыми устройствами. От их качества и правильной установки напрямую зависит стабильность работы всей сети.

Телекоммуникационные розетки устанавливаются в рабочих зонах и служат конечной точкой подключения пользовательских устройств — компьютеров, IP-телефонов, точек доступа Wi-Fi и другого оборудования. Они должны обеспечивать стабильный контакт, минимальные потери сигнала и соответствовать категории используемого кабеля. Несоответствие категории розетки и кабеля может привести к снижению скорости передачи данных.

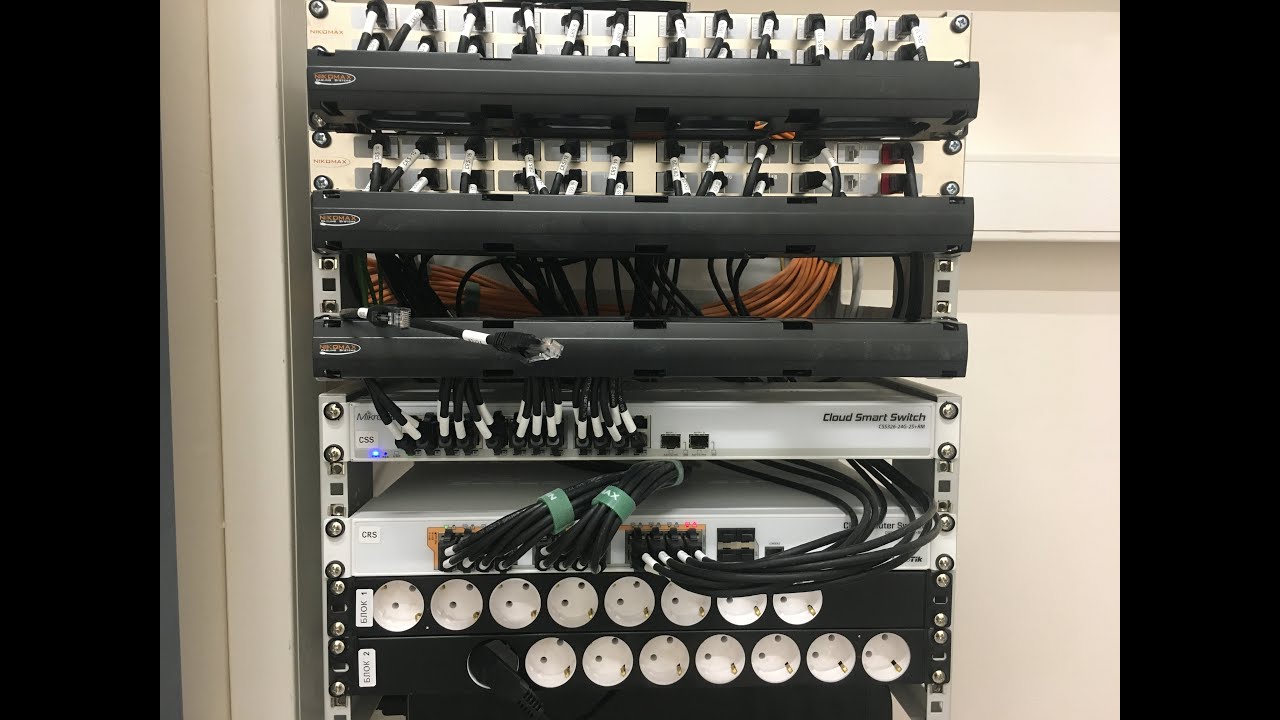

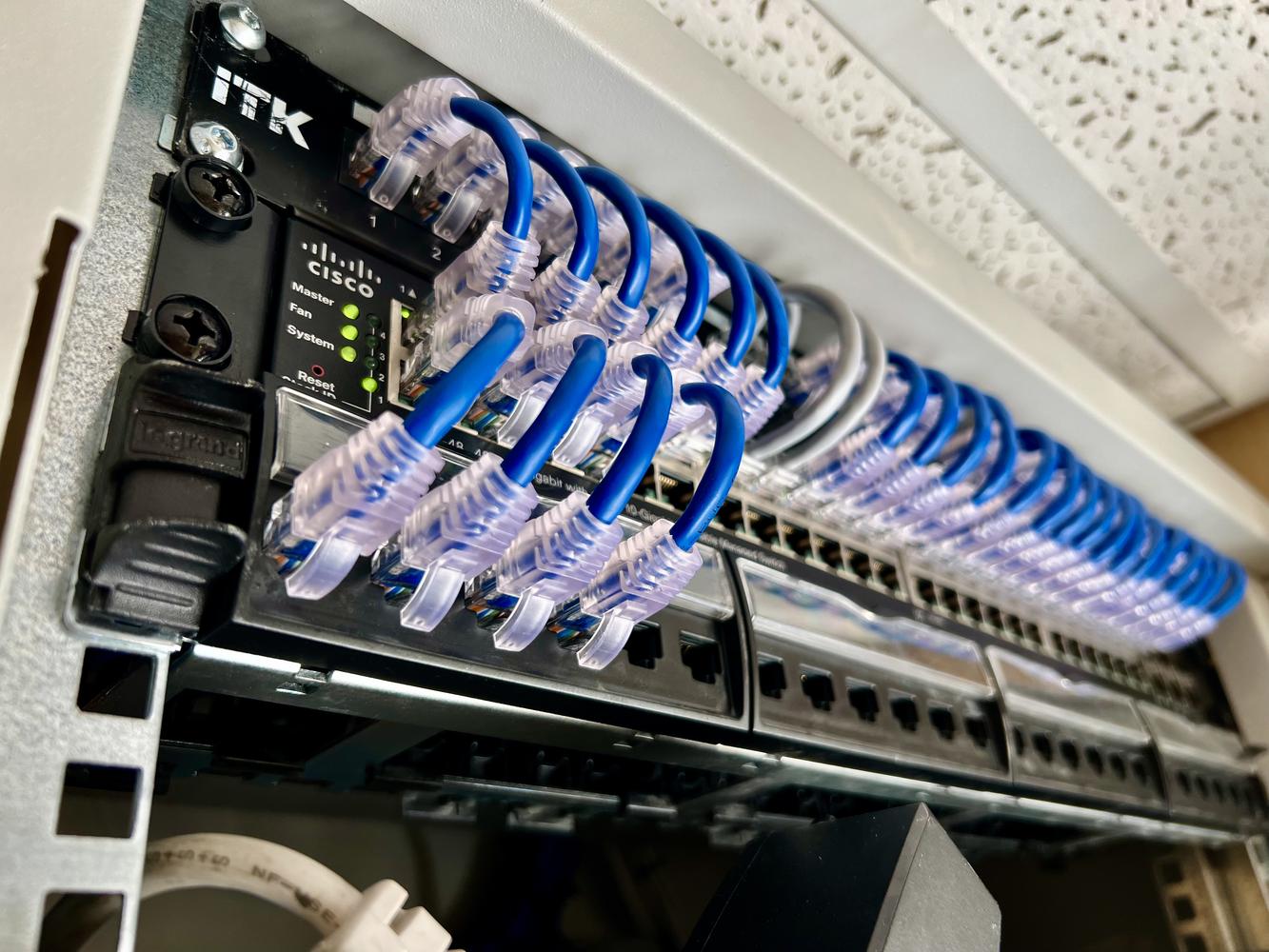

Патч-панели, в свою очередь, используются в серверных помещениях и распределительных шкафах для организации коммутации кабельных линий. Они позволяют структурировать кабельную систему, упростить управление подключениями и ускорить обслуживание сети. Благодаря патч-панелям можно быстро перенастраивать соединения без необходимости изменения стационарной кабельной разводки.

Важной функцией патч-панелей является защита кабельной инфраструктуры от механических нагрузок. Основные кабельные линии фиксируются в панели, а подключение к активному оборудованию выполняется через патч-корды. Это снижает износ магистральных кабелей и повышает долговечность всей системы.

Кроме того, розетки и патч-панели играют важную роль в стандартизации и масштабировании сети. При правильном проектировании СКС они обеспечивают удобное расширение инфраструктуры, подключение новых рабочих мест и модернизацию оборудования без серьёзных изменений в кабельной системе. Это делает их важным элементом долгосрочной стратегии развития корпоративной сети.

Виды и категории телекоммуникационных розеток для СКС

Телекоммуникационные розетки для СКС различаются по категории передачи данных, конструкции, типу установки и области применения. Правильный выбор розетки должен соответствовать категории кабеля и требованиям сети по скорости передачи данных. Несоответствие компонентов может привести к снижению пропускной способности и появлению ошибок передачи.

При выборе розеток важно учитывать не только текущие требования сети, но и перспективы модернизации. Использование розеток более высокой категории позволяет увеличить срок службы кабельной инфраструктуры и избежать преждевременной замены компонентов при переходе на более высокие скорости передачи данных.

Основные виды и категории телекоммуникационных розеток, используемых в СКС:

Выбор категории розетки должен всегда соответствовать категории кабеля и требованиям сетевого оборудования. Такой подход обеспечивает стабильную работу сети и максимальную эффективность передачи данных.

Как выбрать патч-панели для офисной и корпоративной сети

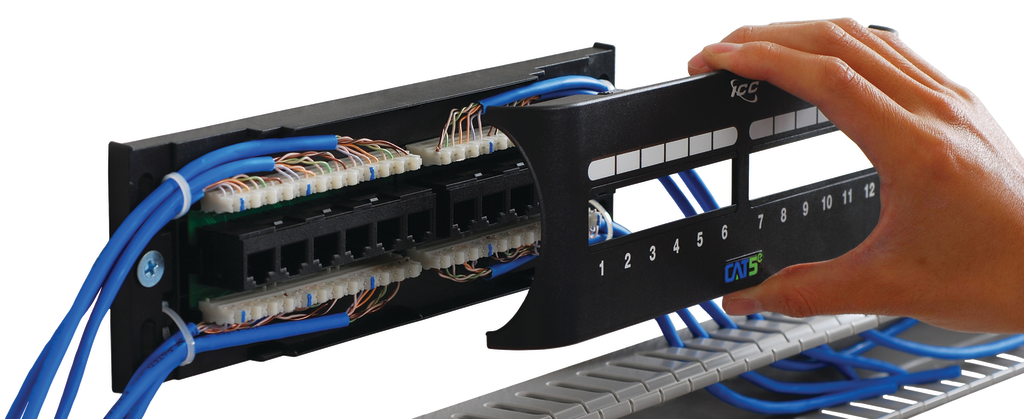

Выбор патч-панелей для СКС напрямую влияет на удобство управления кабельной системой, стабильность соединений и возможность масштабирования сети. Патч-панель должна соответствовать категории кабельной системы, обеспечивать удобство коммутации и быть рассчитана на текущие и будущие потребности компании.

Ключевые критерии выбора патч-панелей:

• Соответствие категории кабельной системы. Патч-панель должна поддерживать ту же категорию, что и используемый кабель (Cat5e, Cat6, Cat6A, оптоволокно и др.), чтобы не снижать пропускную способность сети.
• Количество портов. Выбирается с учётом текущего числа подключений и запаса для расширения сети. Часто используются панели на 24 или 48 портов.
• Тип конструкции (экранированные / неэкранированные).Экранированные панели применяются в условиях повышенных электромагнитных помех и при использовании STP/FTP кабелей.

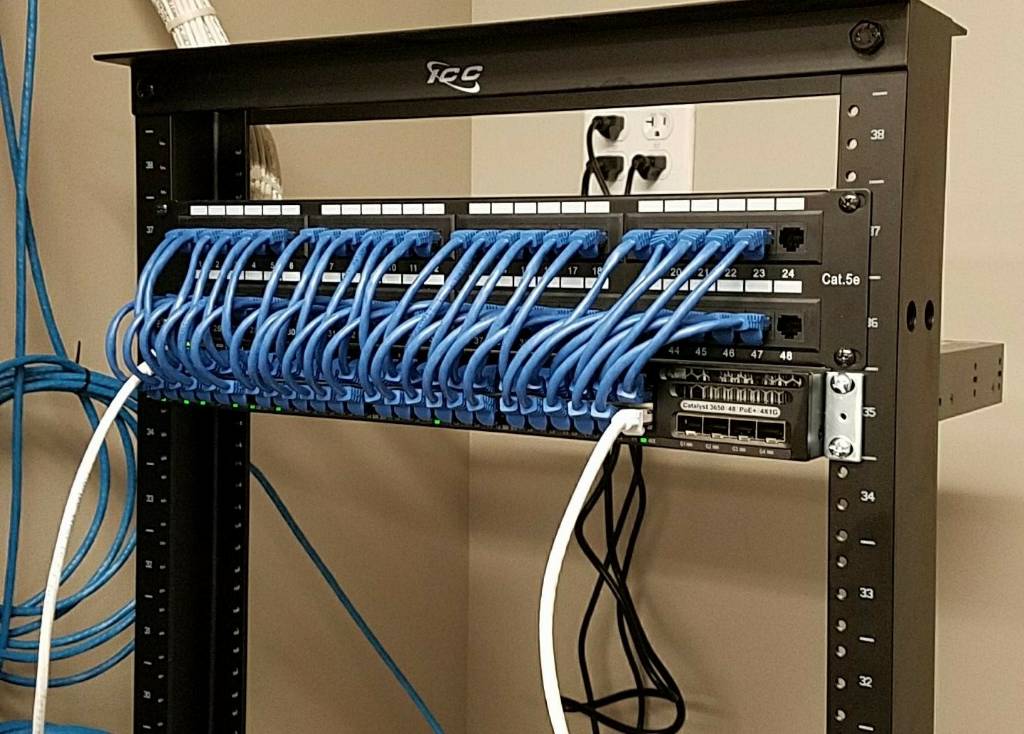

• Тип монтажа и совместимость со стойками. Важно учитывать стандарт установки (обычно 19-дюймовые стойки) и глубину шкафа.
• Качество контактных групп. Надёжные контакты снижают риск потери сигнала, перегрева и деградации соединений.
• Удобство обслуживания и маркировки.Наличие маркировочных полей, кабельных органайзеров и удобного доступа к портам упрощает эксплуатацию.
• Наличие сертификации и соответствие стандартам. Соответствие стандартам ISO/IEC, TIA/EIA гарантирует стабильную работу и совместимость с другими компонентами СКС.

Правильно выбранная патч-панель обеспечивает удобное управление кабельной системой, снижает риск ошибок при коммутации и повышает надёжность корпоративной сети.

Совместимость компонентов СКС и требования стандартов

Совместимость компонентов структурированной кабельной системы является одним из ключевых факторов её надёжной работы. Все элементы сети — кабели, розетки, патч-панели, коммутационные панели и активное оборудование — должны соответствовать одной категории и стандартам передачи данных. Несоответствие даже одного компонента может снизить скорость передачи, вызвать ошибки пакетов и ухудшить общую производительность сети.

На практике это означает, что кабель категории Cat6A должен подключаться к розеткам и патч-панелям той же категории. Аналогично, при использовании оптоволоконных линий необходимо применять соответствующие коннекторы, адаптеры и патч-панели, соответствующие типу волокна (многомодовое или одномодовое) и стандарту передачи данных.

Международные стандарты, такие как ISO/IEC 11801, TIA/EIA-568 и EN 50173, регламентируют требования к характеристикам кабелей, розеток, патч-панелей и методам измерения параметров линии. Соблюдение этих стандартов обеспечивает совместимость оборудования разных производителей, минимальные потери сигнала и возможность масштабирования сети без переделки существующей инфраструктуры.

Кроме того, стандарты включают рекомендации по экранированию, длине кабельных сегментов, радиусам изгиба и качеству монтажа. Их соблюдение снижает риск возникновения помех, деградации сигнала и упрощает последующее обслуживание сети. Следование международным и локальным нормам позволяет строить долговечную и стабильную СКС, готовую к высоким скоростям передачи данных и росту требований бизнеса.

Ошибки при выборе розеток и патч-панелей и как их избежать

Неправильный выбор розеток и патч-панелей может привести к снижению скорости передачи данных, частым перебоям сети и сложностям в обслуживании СКС. Зачастую ошибки происходят из-за недостаточного анализа потребностей сети, несоответствия компонентов стандартам или экономии на качестве материалов.

Основные ошибки и способы их предотвращения:

• Несоответствие категории компонентов. Использование розеток или патч-панелей более низкой категории, чем кабель, снижает пропускную способность сети.
  Как избежать: всегда подбирать компоненты одной категории и проверять совместимость с кабелем и оборудованием.
• Недостаточное количество портов на патч-панели. Отсутствие запаса портов ограничивает возможности расширения сети.
  Как избежать: выбирать панели с резервом портов на 20–30% больше текущих потребностей.
• Игнорирование экранирования. Использование неэкранированных компонентов в зонах с высокими помехами приводит к потере сигнала.
  Как избежать:применять экранированные розетки и панели при использовании STP/FTP кабелей и в помещениях с большим количеством электрооборудования.
• Низкое качество контактов и сборки.Дешёвые или некачественно собранные панели и розетки могут со временем вызывать обрывы и деградацию соединений.
  Как избежать:использовать сертифицированные компоненты известных производителей.
• Отсутствие маркировки и организации кабельной разводки.Это затрудняет обслуживание и диагностику сети.
  Как избежать: выбирать панели с удобной маркировкой и организовывать кабельные трассы аккуратно с использованием кабель-органайзеров.

Избежание ошибок при выборе розеток и патч-панелей позволяет создать надёжную и стабильную кабельную инфраструктуру, способную выдерживать высокие нагрузки и поддерживать современные скорости передачи данных.

Комплексный подход к выбору компонентов, соблюдение стандартов и планирование резервов обеспечивает долгосрочную эксплуатацию СКС, упрощает обслуживание и позволяет безболезненно расширять корпоративную сеть по мере роста компании.
