Как интегрировать СКС с беспроводными сетями Wi-Fi

Содержание:

• Роль СКС в поддержке корпоративных Wi-Fi сетей
• Планирование точек доступа и кабельных трасс
• Выбор оборудования для интеграции проводной и беспроводной сети
• Экранирование, защита и управление помехами
• Документация и тестирование при интеграции СКС и Wi-Fi

Интеграция структурированной кабельной системы (СКС) с беспроводными сетями Wi-Fi является ключевым шагом для построения современной корпоративной инфраструктуры. СКС обеспечивает надёжную физическую основу для передачи данных, а Wi-Fi расширяет мобильность сотрудников и клиентов, позволяя использовать сеть без проводов. Грамотно спроектированная интеграция этих технологий обеспечивает высокую производительность, стабильность и удобство эксплуатации сети.

Одной из главных задач при интеграции СКС и Wi-Fi является обеспечение достаточной пропускной способности и минимальных задержек на всех сегментах сети. Неправильная прокладка кабельных трасс, недостаточный выбор оборудования или отсутствие учёта плотности пользователей могут привести к перегрузкам, снижению скорости передачи данных и нестабильной работе беспроводных сервисов.

В этой статье мы рассмотрим, как правильно интегрировать СКС с Wi-Fi, включая планирование точек доступа, выбор оборудования, защиту от помех, а также методы документации и тестирования. Это поможет создать надёжную и масштабируемую сеть, готовую к современным требованиям бизнеса.

Роль СКС в поддержке корпоративных Wi-Fi сетей

Структурированная кабельная система (СКС) является физической основой любой корпоративной сети, включая беспроводные сегменты. Даже самые современные точки доступа Wi-Fi требуют надёжного подключения к сети через кабель, чтобы обеспечивать высокую скорость передачи данных и стабильное соединение для всех пользователей. Качество СКС напрямую влияет на эффективность работы беспроводной инфраструктуры.

СКС обеспечивает стабильную пропускную способность и минимальные задержки между точками доступа и коммутаторами. В бизнес-центрах и крупных офисах, где подключены десятки или сотни точек доступа, недостаточная производительность кабельной линии приводит к перегрузкам, снижению скорости Wi-Fi и нестабильной работе сетевых сервисов.

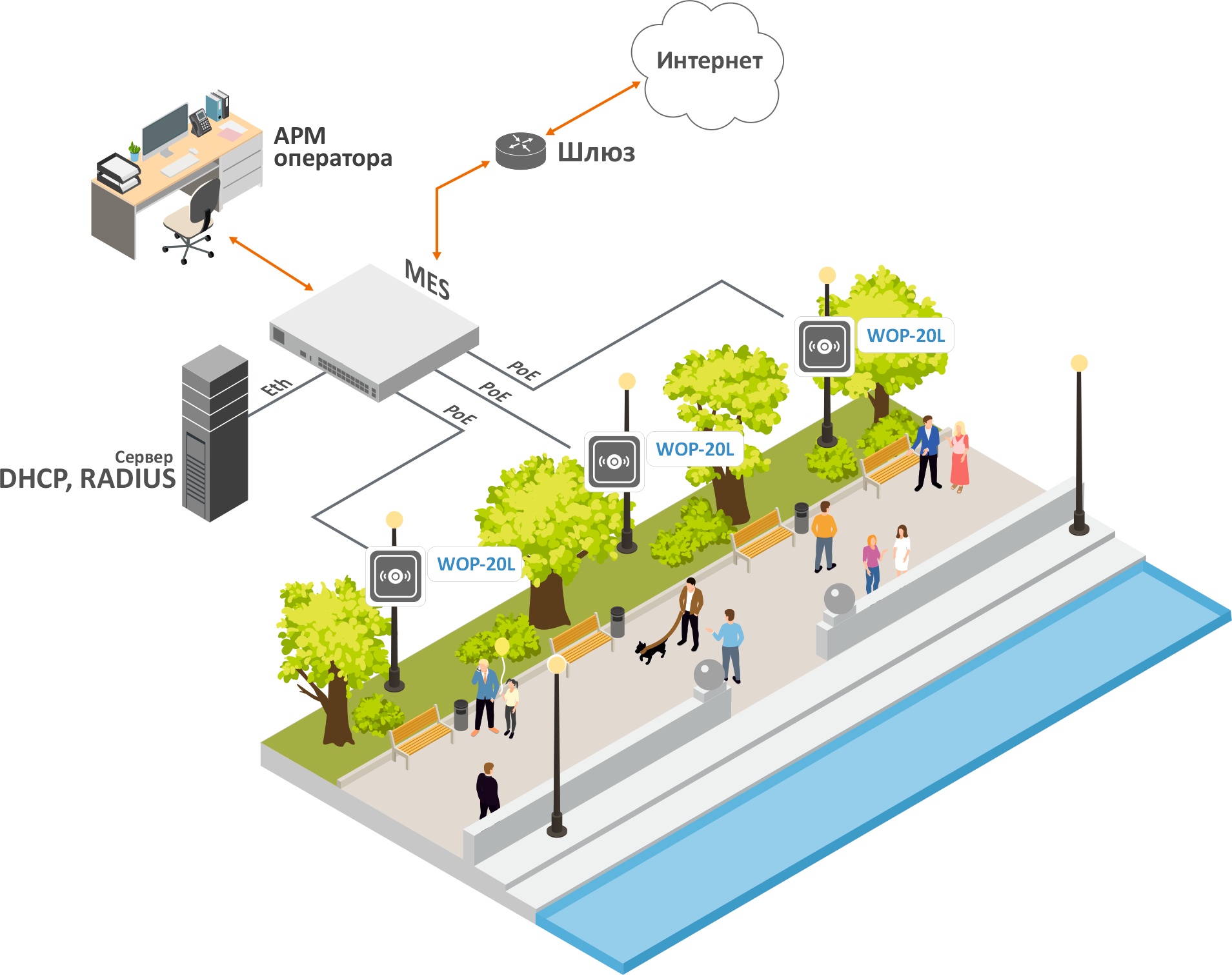

Кроме передачи данных, СКС обеспечивает централизованное питание для точек доступа, если используется технология PoE (Power over Ethernet). Это упрощает монтаж и управление сетью, снижает количество дополнительных кабелей питания и позволяет гибко размещать точки доступа в оптимальных местах для покрытия офисных помещений.

Также правильно спроектированная СКС облегчает масштабирование беспроводной сети. При добавлении новых точек доступа или расширении офисного пространства достаточно подключить их к существующей кабельной инфраструктуре, что сокращает время развертывания и снижает затраты на модернизацию сети. Надёжная СКС становится гарантией стабильной работы Wi-Fi даже при высокой плотности пользователей и интенсивном использовании сетевых сервисов.

Планирование точек доступа и кабельных трасс

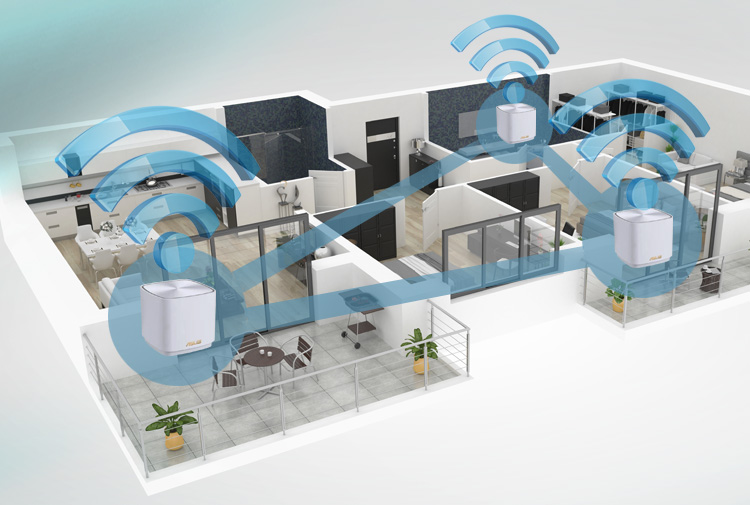

Правильное планирование точек доступа Wi-Fi и кабельных трасс является ключевым этапом интеграции СКС с беспроводной сетью. Ошибки на этом этапе могут привести к слабому покрытию, перегрузкам сети и снижению скорости передачи данных. При проектировании важно учитывать плотность пользователей, архитектуру помещения и возможности существующей кабельной инфраструктуры.

Основные рекомендации по планированию точек доступа и кабельных трасс:

• Определение зон покрытия и плотности пользователей. Планируйте размещение точек доступа с учётом количества пользователей в каждой зоне, чтобы избежать перегрузки отдельных устройств и обеспечить равномерное покрытие Wi-Fi.
• Оптимизация длины и маршрута кабельных трасс. Кабельные линии от СКС до точек доступа должны быть проложены с минимальной длиной и без лишних перегибов. Это снижает потери сигнала и повышает стабильность соединения.

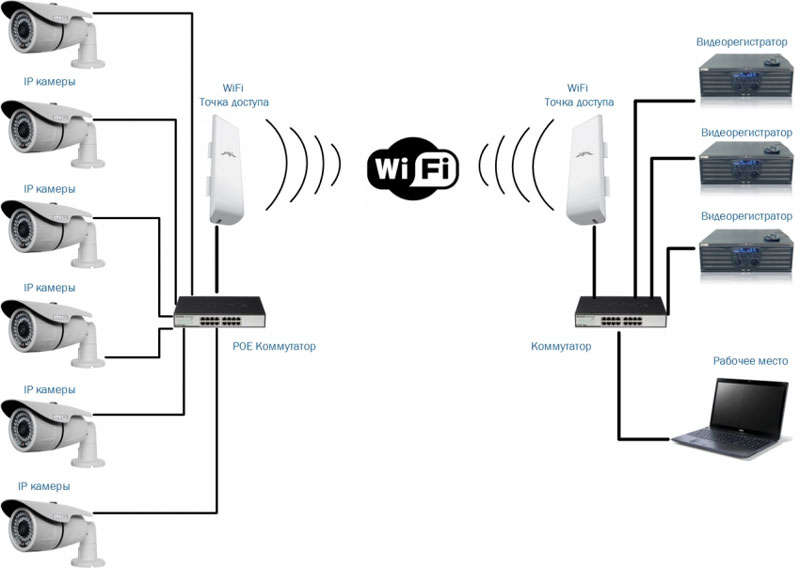

• Использование PoE и соответствующих кабелей. Если точки доступа питаются через Ethernet, убедитесь, что кабели и коммутаторы поддерживают необходимую мощность PoE, чтобы избежать недостатка питания и нестабильной работы устройств.
• Разделение магистральных и локальных линий. Разделяйте магистральные линии, соединяющие коммутаторы, и линии к точкам доступа, чтобы снизить взаимные помехи и обеспечить более стабильное соединение.
• Учёт архитектурных особенностей помещения. При прокладке учитывайте перегородки, фальш-потолки, лифтовые шахты и другие препятствия, которые могут влиять на расположение точек доступа и кабельных трасс.

Следуя этим рекомендациям, можно создать равномерное покрытие Wi-Fi и обеспечить стабильную работу беспроводной сети без перегрузок и потери сигнала.

Выбор оборудования для интеграции проводной и беспроводной сети

Для успешной интеграции СКС и Wi-Fi необходимо правильно подобрать оборудование, которое обеспечит стабильную работу сети, достаточную пропускную способность и удобство управления. Важно учитывать совместимость проводной и беспроводной инфраструктуры, поддержку современных стандартов и возможности масштабирования сети.

Ключевым элементом является выбор коммутаторов с поддержкой PoE для питания точек доступа, маршрутизаторов с высокой пропускной способностью и точек доступа, соответствующих современным стандартам Wi-Fi 6 или Wi-Fi 6E. Использование качественных компонентов СКС обеспечивает надёжное подключение и минимальные потери сигнала, что критично для стабильной работы беспроводной сети.

Основные типы оборудования для интеграции СКС с Wi-Fi и их назначением:

Правильный выбор оборудования позволяет обеспечить высокую производительность сети, стабильность беспроводного соединения и упрощает управление инфраструктурой при её расширении или модернизации.

Экранирование, защита и управление помехами

 Экранирование и защита от помех играют ключевую роль при интеграции СКС с Wi-Fi в коммерческих и офисных зданиях. Беспроводные точки доступа чувствительны к электромагнитным наводкам, которые могут исходить от силовых кабелей, серверного оборудования или другого электрооборудования. Неправильное размещение кабелей и отсутствие экранирования приводит к снижению скорости передачи данных, нестабильной работе Wi-Fi и потерям пакетов.

Использование экранированных кабелей (FTP, STP, S/FTP) позволяет снизить перекрёстные наводки и повысить качество соединения между коммутаторами и точками доступа. Особенно важно экранирование в серверных помещениях, плотной прокладке кабельных трасс и при наличии источников сильных электромагнитных излучений. Кроме того, экранированные кабели лучше защищены от внешних повреждений и механического воздействия.

Правильное размещение точек доступа и трасс также помогает снизить влияние помех. Рекомендуется держать кабели и устройства на безопасном расстоянии от силовых линий, избегать пересечений и пересылать кабели параллельно только при использовании экранированных решений. Это обеспечивает стабильное покрытие и минимизирует снижение скорости беспроводного сегмента.

Наконец, управление помехами включает настройку каналов Wi-Fi и использование современных технологий, таких как MIMO и динамическое распределение частот. Совмещение грамотного экранирования СКС и правильной конфигурации Wi-Fi позволяет создать стабильную, высокопроизводительную сеть с минимальными потерями данных и равномерным покрытием по всему офису или бизнес-центру.

Документация и тестирование при интеграции СКС и Wi-Fi

Документация и тестирование играют ключевую роль при интеграции СКС и беспроводной сети Wi-Fi. Без точных схем кабельной инфраструктуры и учёта точек доступа трудно отслеживать линии, выявлять неисправности и планировать расширение сети. Полная документация позволяет создавать карту покрытия Wi-Fi, фиксировать характеристики кабелей и оборудование, а также упрощает обслуживание и модернизацию.

Тестирование обеспечивает объективную оценку работы сети после монтажа. Оно помогает проверить пропускную способность кабельных линий, целостность соединений, корректность питания PoE для точек доступа и стабильность Wi-Fi. Это позволяет выявить дефекты и несоответствия стандартам до ввода системы в эксплуатацию, снижая риски простоев и ошибок.

Основные рекомендации по документации и тестированию:

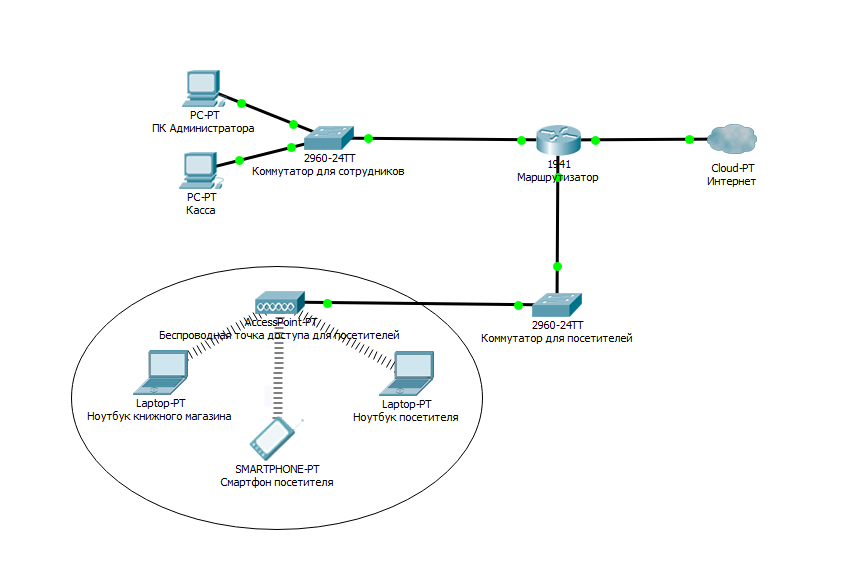

• Создание схем СКС и расположения точек доступа— фиксируйте трассы кабелей, местоположение коммутаторов и точек доступа для удобства обслуживания.
• Маркировка кабелей и портов — используйте систему уникальных обозначений, чтобы быстро идентифицировать линии и подключение.
• Тестирование кабелей — проверка на целостность, затухание, перекрёстные наводки и соответствие категории кабеля.
• Тестирование Wi-Fi— измерение уровня сигнала, скорости передачи данных, стабильности соединения и покрытия зон.
• Документирование результатов тестирования — хранение отчётов и данных в единой системе для последующего анализа и планирования модернизации.

Грамотно организованная документация и тестирование позволяют интегрировать СКС и Wi-Fi с минимальными рисками и обеспечивают долгосрочную стабильность сети. Они упрощают диагностику, обслуживание и модернизацию инфраструктуры.

Создание единой системы документации и регулярное тестирование сетевых линий и беспроводного покрытия повышает надёжность сети, оптимизирует её работу и позволяет бизнесу уверенно масштабировать IT-инфраструктуру под растущие потребности.
