Использование медных и оптоволоконных кабелей в структурированных системах

Содержание:

• Роль кабельной среды в структурированных кабельных системах
• Медные кабели: особенности, преимущества и ограничения
• Оптоволоконные кабели: виды и области применения
• Сравнение медных и оптоволоконных решений в СКС
• Рекомендации по выбору кабелей для корпоративных сетей

Структурированная кабельная система является основой любой современной локальной сети, обеспечивая надёжную передачу данных между всеми элементами IT-инфраструктуры. Выбор кабельной среды напрямую влияет на производительность, стабильность и масштабируемость сети, поэтому к этому вопросу необходимо подходить комплексно.

В СКС чаще всего используются два типа кабелей — медные и оптоволоконные. Каждый из них имеет свои технические характеристики, преимущества и ограничения, которые определяют область применения в корпоративных и промышленных сетях.

Грамотное сочетание медных и оптоволоконных кабелей позволяет создать гибкую и эффективную инфраструктуру, способную поддерживать текущие задачи бизнеса и обеспечивать запас для будущего развития сети.

Роль кабельной среды в структурированных кабельных системах

Кабельная среда является фундаментом структурированной кабельной системы, определяя физический уровень передачи данных и общую надёжность сети. От качества и типа используемых кабелей зависит стабильность соединений, скорость передачи информации и устойчивость к внешним воздействиям. Именно кабельная инфраструктура связывает между собой активное сетевое оборудование, рабочие места и серверные ресурсы.

Правильно подобранная кабельная среда обеспечивает соответствие СКС действующим стандартам и требованиям по пропускной способности. Она должна поддерживать необходимые скорости передачи данных, минимизировать потери сигнала и обеспечивать стабильную работу сети на протяжении всего срока эксплуатации. Ошибки на этом этапе приводят к ограничению возможностей всей инфраструктуры.

Кабельная среда также напрямую влияет на масштабируемость СКС. Использование современных типов кабелей позволяет без серьёзных затрат модернизировать сеть, увеличивать скорость передачи данных и подключать новые устройства без полной замены кабельных трасс. Это особенно важно для компаний с динамично развивающейся IT-инфраструктурой.

Кроме того, кабельная инфраструктура определяет уровень отказоустойчивости и удобство обслуживания сети. Грамотная организация кабельных трасс, правильная маркировка и соблюдение стандартов монтажа упрощают диагностику неисправностей, сокращают время простоя и повышают общую управляемость структурированной кабельной системы.

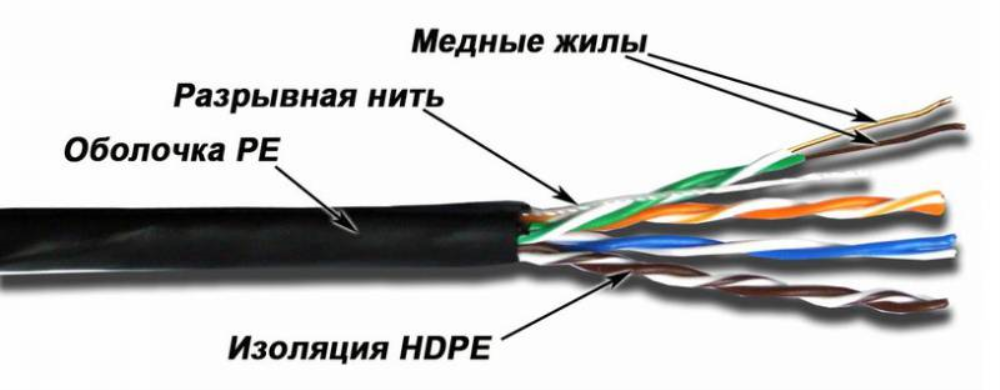

Медные кабели: особенности, преимущества и ограничения

Медные кабели остаются одним из самых распространённых элементов структурированных кабельных систем, особенно в офисных и корпоративных сетях. Они широко применяются для подключения рабочих мест, сетевого оборудования и периферийных устройств благодаря своей универсальности и доступности.

Ключевые особенности и преимущества медных кабелей:

• Широкая распространённость и совместимость. Поддерживаются большинством сетевых устройств и стандартов Ethernet, что упрощает проектирование и модернизацию сети.
• Доступная стоимость. Медные кабели и компоненты для их монтажа, как правило, дешевле оптоволоконных решений, что снижает первоначальные затраты на СКС.
• Простота монтажа и обслуживания. Оконцовка, коммутация и диагностика медных линий не требуют сложного оборудования и могут выполняться стандартными инструментами.
• Поддержка питания по кабелю (PoE). Возможность передачи питания вместе с данными делает медные кабели удобными для подключения IP-телефонов, камер и точек доступа Wi-Fi.

Основные ограничения медных кабелей:

• Ограниченная длина сегмента. Максимальная длина линии обычно не превышает 100 метров без использования дополнительного оборудования.
• Чувствительность к электромагнитным помехам. При неправильном экранировании качество сигнала может снижаться из-за внешних воздействий.
• Ограничения по скорости передачи данных. По сравнению с оптоволокном медные кабели имеют меньший потенциал для высокоскоростных магистральных соединений.

Использование медных кабелей в СКС оптимально для рабочих зон и распределительных сегментов сети, где важны экономичность, универсальность и простота эксплуатации.

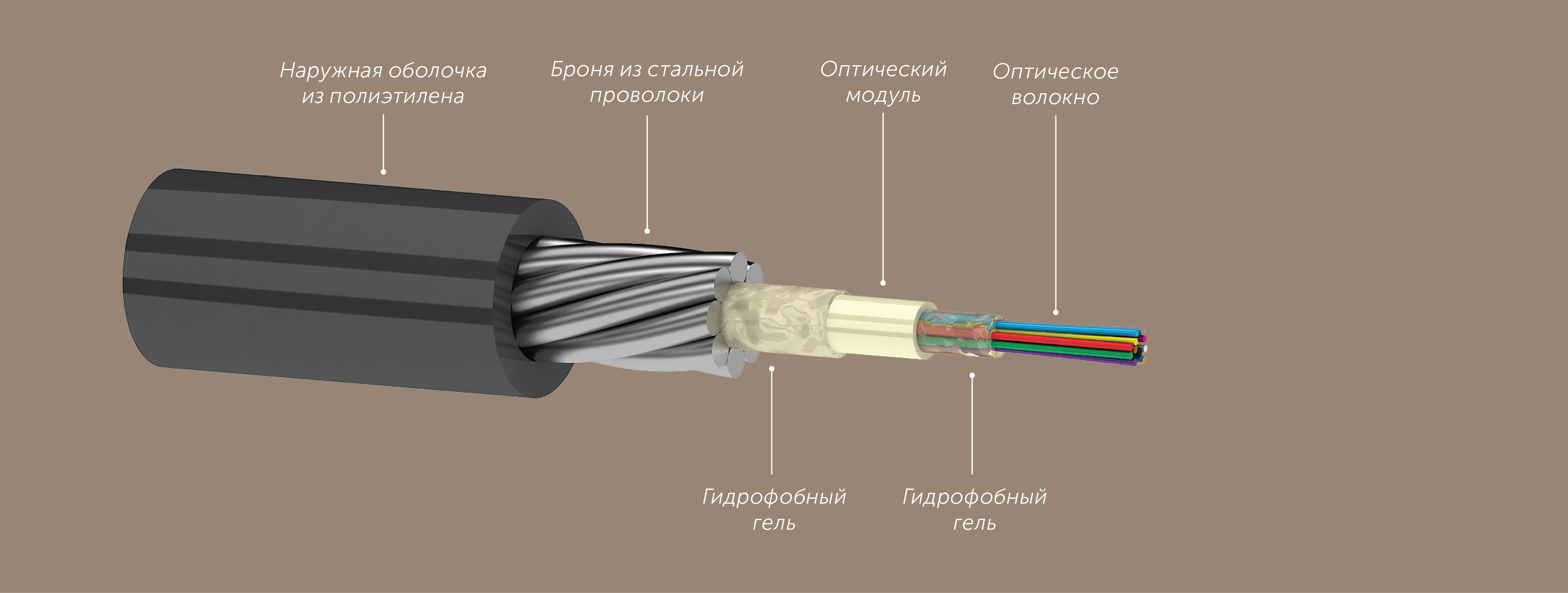

Оптоволоконные кабели: виды и области применения

Оптоволоконные кабели являются ключевым элементом современных структурированных кабельных систем, особенно в сетях с высокими требованиями к скорости, дальности и помехозащищённости. Они обеспечивают передачу данных в виде светового сигнала, что позволяет достигать высокой пропускной способности и минимальных потерь на больших расстояниях.

Основные виды оптоволоконных кабелей:

• Многомодовое волокно (OM1, OM2, OM3, OM4, OM5). Используется для передачи данных на короткие и средние расстояния. Наиболее востребовано в дата-центрах, серверных и внутри зданий, где требуется высокая скорость при относительно небольшой длине линий.
• Одномодовое волокно (OS1, OS2). Предназначено для передачи данных на большие расстояния с минимальным затуханием. Применяется для магистральных соединений, связи между зданиями и в крупных корпоративных сетях.

Основные области применения оптоволоконных кабелей:

• Магистральные линии СКС.Обеспечивают соединение этажных и серверных узлов, а также ядра сети с высокой пропускной способностью.

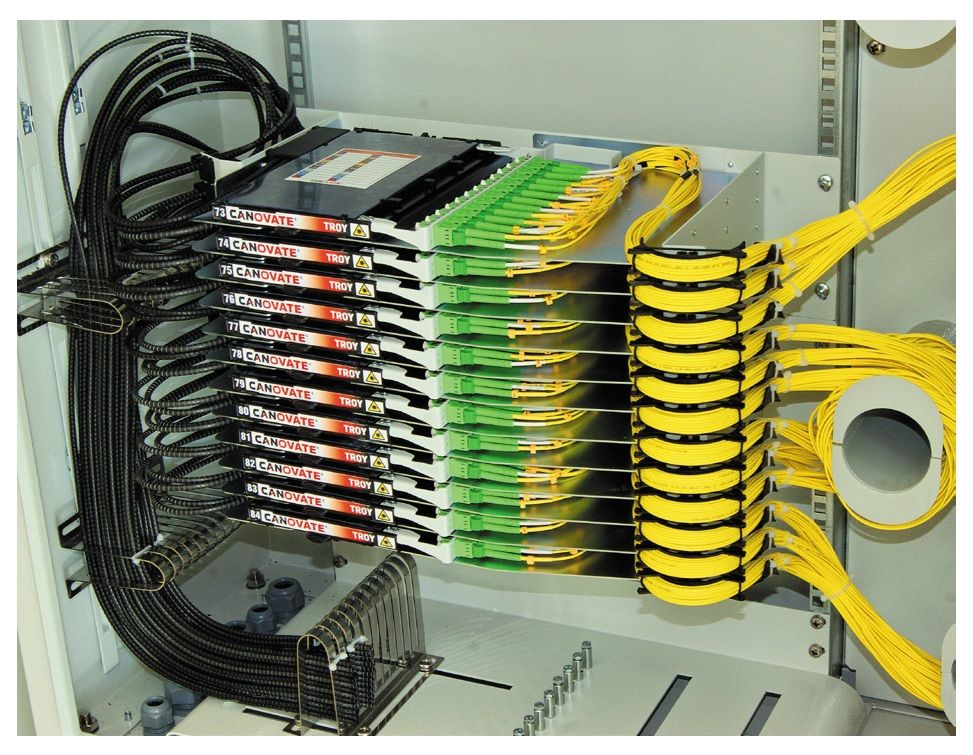

• Дата-центры и серверные помещения. Используются для соединения серверов, систем хранения данных и коммутаторов высокой плотности.
• Соединения между зданиями. Оптоволокно подходит для прокладки на большие расстояния и устойчиво к внешним электромагнитным воздействиям.
• Сети с повышенными требованиями к безопасности и надёжности. Отсутствие электромагнитного излучения делает оптоволокно устойчивым к помехам и сложным для несанкционированного перехвата данных.

Использование оптоволоконных кабелей в СКС позволяет создать высокопроизводительную и масштабируемую инфраструктуру, готовую к росту нагрузки и внедрению современных сетевых технологий.

Сравнение медных и оптоволоконных решений в СКС

При проектировании структурированной кабельной системы важно понимать различия между медными и оптоволоконными кабелями. Каждый из этих вариантов имеет свои сильные и слабые стороны, которые определяют целесообразность использования в конкретных сегментах сети. Грамотное сочетание обоих типов кабелей позволяет создать сбалансированную и эффективную СКС.

Ниже представлена сравнительная таблица медных и оптоволоконных решений по основным техническим и эксплуатационным параметрам:

Использование медных кабелей оптимально для подключения конечных устройств и офисных рабочих зон, тогда как оптоволокно является лучшим выбором для магистральных линий и высоконагруженных сегментов сети. Такой подход позволяет добиться оптимального баланса между производительностью, надёжностью и затратами.

Рекомендации по выбору кабелей для корпоративных сетей

При выборе кабелей для корпоративной сети важно исходить не только из текущих потребностей, но и учитывать перспективы развития IT-инфраструктуры. Для рабочих мест и офисных зон оптимальным решением остаётся витая пара категории Cat6 или Cat6A, обеспечивающая достаточную пропускную способность и запас для перехода на более высокие скорости в будущем.

Для магистральных сегментов сети, серверных и дата-центров рекомендуется использовать оптоволоконные кабели. Многомодовое волокно подходит для соединений внутри зданий на средние расстояния, тогда как одномодовое волокно целесообразно применять для межздановых линий и крупных корпоративных сетей с высокой нагрузкой.

Особое внимание следует уделять условиям эксплуатации кабельной системы. В помещениях с высоким уровнем электромагнитных помех или повышенными требованиями к безопасности предпочтение стоит отдавать экранированным медным кабелям или оптоволокну. Также важно учитывать требования по пожарной безопасности, выбирая кабели с соответствующими оболочками (LSZH и аналогичные).

Не менее значимым фактором является соответствие кабелей международным стандартам и совместимость с используемым сетевым оборудованием. Использование сертифицированных компонентов упрощает обслуживание, повышает надёжность сети и снижает риски при её модернизации.

Медные и оптоволоконные кабели играют ключевую роль в построении надёжных и производительных структурированных кабельных систем. Каждый тип кабеля имеет свою область применения и должен выбираться с учётом задач конкретного сегмента сети.

Грамотное сочетание различных кабельных решений позволяет создать масштабируемую и устойчивую корпоративную сеть, способную поддерживать современные сервисы и обеспечивать стабильную работу бизнеса на долгосрочную перспективу.
